QBLP631-IW

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 140° 3.1V 20mA 带平顶,矩形 扩散 白色,黄色 0805 标准安装,贴片安装 2mm*1.25mm*900μm
供应商型号: 4469695
供应商: 海外现货
标准整包数: 5

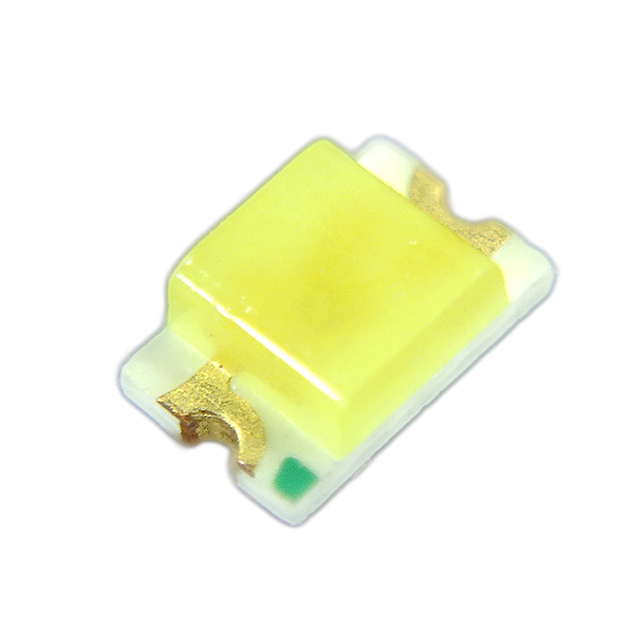

QT-BRIGHTEK 发光二极管 QBLP631-IW

QBLP631-IW概述

    QBLP631 Series 0805 LED:高品质0805系列LED

    产品简介


    QBLP631 系列 0805 LED 是由QT-Brightek公司生产的表面贴装型LED(SMD)。这款超亮LED具有高度为0.8毫米的小巧封装,适用于键盘背光和状态指示等应用。QBLP631系列采用InGaN技术(对于蓝光、真绿光、白色)和AllnGaP技术(对于红光、深红光、黄绿光、黄色和橙色),能够提供高亮度输出,且具备防水透镜设计(除白色外)。这款LED以胶带和卷轴形式包装,便于安装和运输。产品已通过TS16949、ISO9001和RoHS认证,确保了可靠性和环保要求。

    技术参数


    - 电气和光学特性(T=25℃)

    | 颜色 | IF (mA) | VF (V) | λD (nm) | IV (mcd) |

    | 白色 | 20 | 3.1 | - | 160 (270) |
    | 蓝色 | 20 | 3.1 | 465-475 | 63 (125) |
    | 真绿色 | 20 | 3.1 | 520-530 | 250 (400) |
    | 红色 | 20 | 2.0 | 615-630 | 63 (100) |
    | 深红色 | 20 | 2.0 | 630-650 | 32 (50) |
    | 黄绿色 | 20 | 2.0 | 565-576 | 32 (50) |
    | 黄色 | 20 | 2.0 | 585-595 | 80 (150) |
    | 橙色 | 20 | 2.0 | 600-610 | 100 (160) |
    - 绝对最大额定值
    | 材料 | Pd (mW) | IF (mA) | IFP (mA) | VR (V) | TOP (°C) | TST (°C) | TSOL (°C) |

    | AlInGaP | 75 | 30 | 125 | 5 | -40~+80 | -40~+85 | 260 |
    | InGaN | 111 | 30 | 125 | 5 | -40~+80 | -40~+85 | 260 |

    产品特点和优势


    QBLP631系列0805 LED凭借其超高的亮度、小型化设计和高可靠性,在多种应用中表现出色。其采用的InGaN和AllnGaP技术保证了出色的色彩饱和度和长寿命。同时,这些LED具有高抗热性和抗冲击性,能在恶劣环境下稳定工作。此外,防水透镜设计进一步提升了产品的耐用性和适用范围。这些特点使QBLP631系列在汽车、工业自动化、消费电子等多个领域中成为首选产品。

    应用案例和使用建议


    - 应用案例
    - 状态指示:如家用电器的电源指示灯,可显示设备的工作状态。
    - 背光应用:如键盘背光,增强夜间使用时的可见度。

    - 使用建议
    - 在选择具体颜色时,考虑应用场景的需求。例如,在背光应用中,选用亮度较高的型号(如黄色或橙色)可以提供更好的视觉效果。
    - 注意焊接温度和时间,遵循推荐的焊锡曲线,避免对LED造成损坏。

    兼容性和支持


    - 兼容性
    - QBLP631系列LED与大多数标准焊接工艺和电路板布局兼容,适合批量生产和集成。

    - 支持
    - QT-Brightek提供全面的技术支持,包括安装指导、故障排查和技术文档。如有疑问,可通过技术支持热线获得帮助。

    常见问题与解决方案


    - Q:焊接过程中LED出现破裂?
    - A: 遵循推荐的焊锡曲线和焊接温度,确保焊接过程中的温度不超过推荐值。
    - Q:LED亮度不够?
    - A: 检查是否符合指定电流值(IF),并确认是否有任何电气连接问题。
    - Q:LED不发光?
    - A: 确认焊接是否完成,检查引脚是否正确连接到电路板上。

    总结和推荐


    QBLP631系列0805 LED凭借其出色的性能、可靠性和多样的颜色选项,成为电子设备中理想的光源组件。无论是状态指示还是背光应用,这款LED都能提供卓越的表现。考虑到其广泛应用领域的适应性和良好的用户反馈,强烈推荐在相关项目中使用QBLP631系列LED。

QBLP631-IW参数

参数
透镜类型 扩散
Vf-正向电压 3.1V
透镜形状 带平顶,矩形
波长 -
测试电流 20mA
显示颜色 白色,黄色
视角 140°
长*宽*高 2mm*1.25mm*900μm
通用封装 0805
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP631-IW厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP631-IW数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP631-IW QBLP631-IW数据手册

QBLP631-IW封装设计

查看详情并下载
Symbol
Footprint
3D Model
