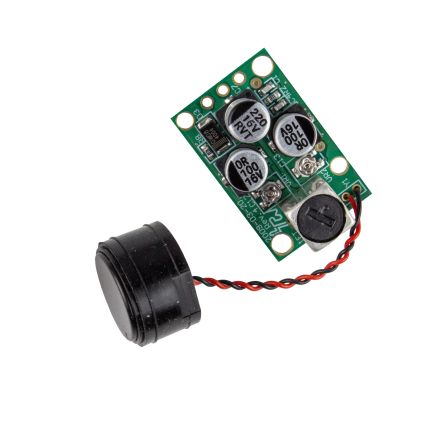

SRM400

产品分类: 喇叭/扬声器
厂牌: PRO-WAVE ELECTRONICS/台湾普崴电子
产品描述:
供应商型号: 1007370
供应商: 海外现货
标准整包数: 1
PRO-WAVE ELECTRONICS/台湾普崴电子 喇叭/扬声器 SRM400

SRM400概述

    # Sonar Ranging Module SRM400 技术手册解析

    1. 产品简介


    基本介绍
    Sonar Ranging Module SRM400 是一款利用 Pro-Wave Electronics 的新型 Sonar Ranging IC(PW-0268)开发的超声波测距模块。该模块可与所有 PT 或 EP 类型的换能器兼容,为设计工程师提供了一种快速开发汽车倒车系统或其他距离测量系统的捷径,特别是对于不熟悉模拟电路或超声换能器操作的工程师而言。通过使用该模块,工程师可以将更多精力集中在数字电路和软件设计以及机械设计方面,从而加速项目开发进程。
    应用领域
    - 汽车倒车辅助系统
    - 工业自动化控制
    - 家电设备距离检测
    - 智能家居系统

    2. 技术参数


    以下是 SRM400 的核心技术规格:
    | 参数名称 | 规格值 |

    | 工作电压 | 6-12V 直流单电源 |
    | 工作电流 | ≤30mA(@DC12V,脉宽0.5ms) |
    | 脉冲重复率 | ≥20ms |
    | 振荡频率 | 变频 RC 振荡器 |
    | 放大器增益 | 前置放大器:14dB
    第二级放大器:30dB
    主放大器:32步、最大35dB |
    | 带通滤波器 | 中心频率:38kHz
    带宽:20kHz
    插入损耗:1dB |
    | 双向 I/O 引脚 | 输入信号:开漏极拉低
    输出信号:0.05Vcc 至 0.9Vcc 数字回声信号 |
    | 测量范围 | 25-150cm |

    3. 产品特点和优势


    SRM400 的显著特点是其高度集成化设计和多功能性,使其成为快速开发和部署的理想选择:
    - 简化设计流程:模块化设计减少了对模拟电路知识的需求,让工程师专注于其他关键领域。
    - 高精度测量:内置的时间控制增益(TCG)放大器和支持宽带工作的能力确保了优异的距离测量性能。
    - 灵活性强:通过调整系统时钟,可以灵活设置脉冲数量、斜坡时间及回波频率。
    - 紧凑尺寸:模块大小仅为 27.9mm x 18mm,便于嵌入小型设备中。

    4. 应用案例和使用建议


    应用案例
    SRM400 广泛应用于汽车倒车雷达系统中。例如,在一辆典型的家用轿车上安装 SRM400 模块后,当车辆接近障碍物时,模块会实时反馈当前距离,并触发警报提醒驾驶员注意安全距离。
    使用建议
    - 确保供电稳定且符合要求的工作电压范围(6-12V)。
    - 根据具体应用场景选择合适的换能器类型(如 PT 或 EP)。
    - 在复杂环境中测试不同增益设置以获得最佳信噪比。

    5. 兼容性和支持


    SRM400 可与各种型号的 PT 和 EP 类型换能器无缝连接。此外,Pro-Wave Electronics 提供了详尽的技术文档和支持服务,帮助客户解决实际应用过程中可能遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 测量结果不稳定 | 检查电源供应是否符合要求;重新校准模块 |
    | 输出信号过弱 | 增加输入信号强度或调整增益参数 |
    | 模块无法正常工作 | 检查硬件连接是否正确;参考官方用户指南 |

    7. 总结和推荐


    综合评估
    SRM400 超声波测距模块以其强大的功能、易于使用的特性以及广泛的适用性脱颖而出。它不仅适用于汽车行业,还可以满足众多工业领域的测距需求。此外,厂商提供的详细技术资料和支持服务进一步增强了产品的市场竞争力。
    推荐意见
    强烈推荐给需要快速实现超声波测距功能的开发团队和个人用户。无论是作为原型开发工具还是最终产品的一部分,SRM400 都是一个值得信赖的选择。
