JustBoom Amp HAT

产品分类: 半导体开发工具
厂牌: PI SUPPLY
产品描述: Pi Supply 树莓派扩展板, 音频, 用于 Raspberry Pi 的 justboom 放大器 hat 音频放大器
供应商型号: 1228185
供应商: 海外现货
标准整包数: 1
PI SUPPLY 半导体开发工具 JustBoom Amp HAT

JustBoom Amp HAT概述

    # JustBoom Amp HAT 技术手册

    产品简介


    产品概述

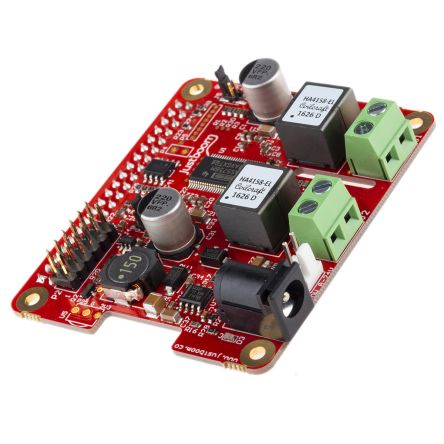

    JustBoom Amp HAT 是一款专为 Raspberry Pi 设计的高品质音频放大器。它集成了数字模拟转换(DAC)功能,因此无需外接声卡或 DAC。只需将该插拔式扩展板(HAT)叠加在 Raspberry Pi A+、B+、2B 或新的 3B 上,即可立即投入使用。
    主要功能与应用领域
    - 全高清音质:192kHz / 32位
    - 峰值输出功率:每声道 55 瓦(RMS 30 瓦)
    - 集成 DAC 和功放:直接连接被动扬声器
    - 反向供电:通过 GPIO 为 Raspberry Pi 反向供电,仅需一个电源
    - 免焊接设计:适合初学者和专业人士
    - 红外接收器:可选配,便于远程控制
    - 适用于多种用途:
    - 多房间音频流媒体/本地音频播放器
    - 音频需求互动艺术项目
    - 带有高保真沉浸式音频的游戏台项目
    - 高清音频流媒体播放器
    - 高品质立体声音频互联网广播播放器
    - 用高保真流媒体音频改造旧收音机和便携式音响

    技术参数


    - 芯片型号:Texas Instruments TAS5756M
    - 采样率:192kHz / 32位
    - 最大输出功率:每声道 55 瓦(RMS 30 瓦)
    - 供电要求:2.1mm 直流接口供电
    - 推荐电源:
    - 8 欧姆扬声器:24V 75W 电源
    - 4 欧姆扬声器:15-19V 58W 电源
    - 总谐波失真 + 噪声:0.006%
    - 信噪比:104 dB A-Wtd (参考 THD+N=1%)
    - 供电方式:可通过GPIO反向为Raspberry Pi供电
    - 输入接口:I2S
    - 体积效率:双电感板
    - 噪声抑制:超低噪声电压调节器(LDO 10uVrms)

    产品特点和优势


    - 安装简单:无需焊接,配备所有安装硬件
    - 兼容性广泛:支持 Raspberry Pi A+、B+、2B、3B 和 Zero(推荐 JustBoom Amp Zero)
    - 多功能 GPIO:保留未使用 GPIO 引脚,方便扩展其他功能
    - 完全符合 HAT 标准
    - 驱动支持:Raspbian/NOOBS 下的完整驱动支持
    - 多平台兼容:OSMC、RuneAudio、Volumio、Moode、PiCorePlayer、PiMusicBox、OpenELEC 等系统支持

    应用案例和使用建议


    - 多房间音频流媒体:利用 Raspberry Pi 的计算能力实现高效音频处理
    - 游戏台项目:结合高质量音频提升玩家体验
    - 旧设备改造:如 Roberts 收音机等老旧设备可以使用该模块进行音频升级
    使用建议:
    - 确保正确配置电源,以达到最佳输出效果
    - 为避免损坏,请遵循推荐的电源规格

    兼容性和支持


    - 兼容 Raspberry Pi 系列:A+、B+、2B、3B、Zero(但建议使用 JustBoom Amp Zero)
    - 多系统支持:如 OSMC、RuneAudio、Volumio 等
    - 技术支持:提供驱动支持文档,确保轻松上手

    常见问题与解决方案


    - 问:如何连接电源?
    - 答:使用 2.1mm 直流接口供电,建议选择推荐的电源规格
    - 问:如何进行硬件配置?
    - 答:通过 onboard 跳线进行音量控制和增益设置
    - 问:如何更改默认音量控制?
    - 答:可通过软件(如 alsamixer)或 GPIO22 进行控制

    总结和推荐


    综上所述,JustBoom Amp HAT 是一款高品质、易用且多功能的音频放大器,适用于多种 Raspberry Pi 项目。其卓越的音质表现、简单的安装过程和广泛的兼容性使其在市场上具有很高的竞争力。强烈推荐给需要高质量音频解决方案的用户。
    本文档全面介绍了 JustBoom Amp HAT 的基本功能、技术参数、特点优势及其在实际项目中的应用。希望对读者理解和使用该产品有所帮助。

JustBoom Amp HAT厂商介绍

Pi Supply是一家领先的电子元器件分销商,专注于提供广泛的电子组件和解决方案,以满足各种工业和商业应用的需求。公司主营产品分类包括:

1. 被动元件:如电阻、电容、电感等,广泛应用于电源管理、信号处理等领域。
2. 主动元件:包括各种集成电路(IC)、晶体管、二极管等,用于电路设计和信号放大。
3. 连接器和电缆:用于设备间的连接和数据传输。
4. 传感器和控制器:在自动化、监控和环境监测中发挥关键作用。
5. 电源管理:提供电源模块和电池管理解决方案。

Pi Supply的优势在于:

- 广泛的产品线:提供一站式服务,满足客户的多样化需求。
- 快速响应:高效的供应链管理确保快速交货。
- 技术支持:提供专业的技术支持和解决方案咨询。
- 质量保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:致力于提供优质的客户服务和售后支持。

Pi Supply致力于通过其高质量的产品和服务,为客户创造价值并推动技术创新。

JustBoom Amp HAT数据手册

厂牌 PDF简要描述 下载
PI SUPPLY 半导体开发工具 PI SUPPLY JustBoom Amp HAT JustBoom Amp HAT数据手册

JustBoom Amp HAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
