JH-139-PIN

产品分类: RF耦合器
厂牌: MACOM
产品描述: 标准 Quadrature 250MHz 4W 500MHz 0.5dB 15dB 0.5dB 50Ω FP-2
供应商型号: JH-139-PIN
供应商: 国内现货
标准整包数: 10

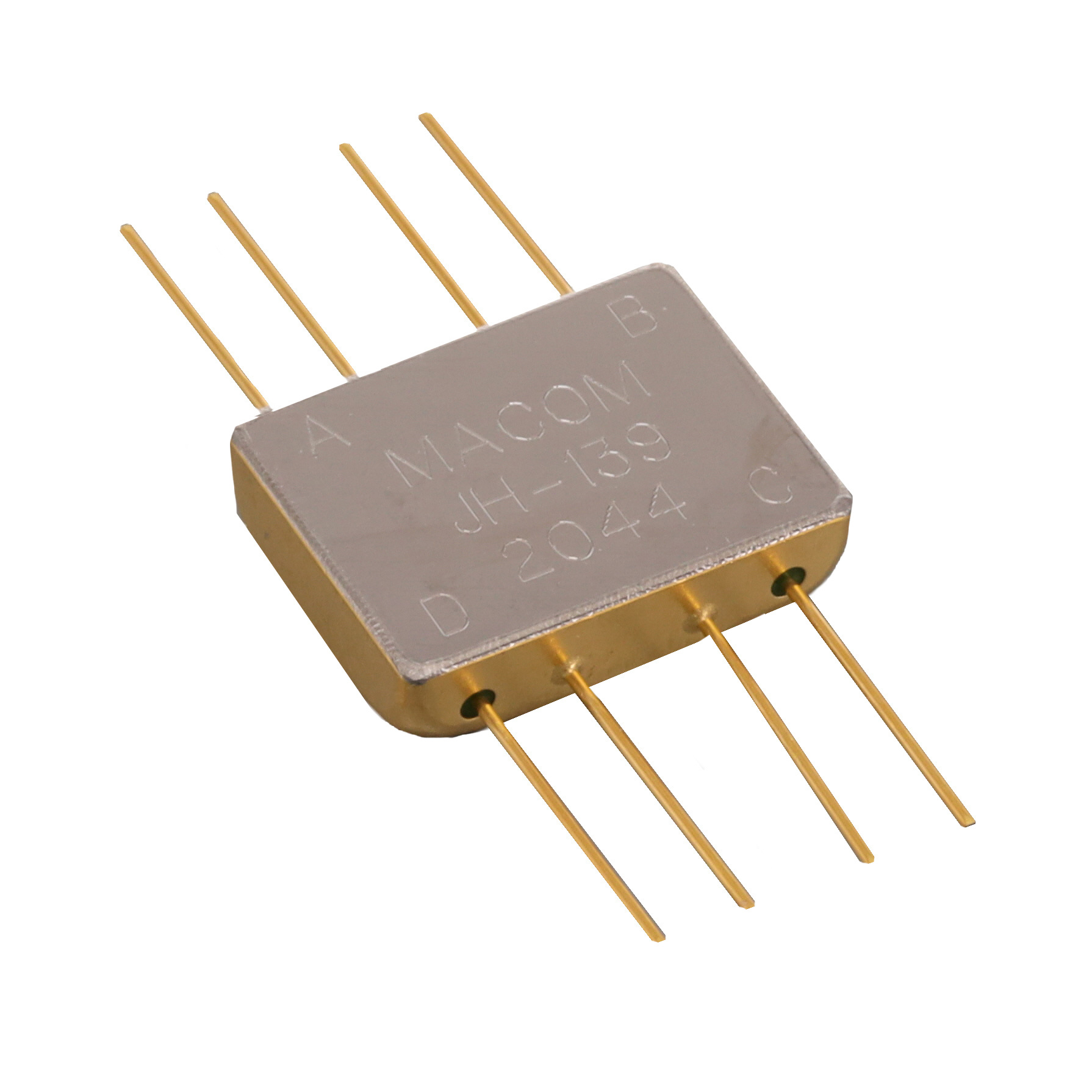

MACOM RF耦合器 JH-139-PIN

JH-139-PIN概述


    产品简介


    M/A-COM Technology Solutions Inc. 的JH-139和JHS-139产品是3 dB混合器,适用于将信号分成两个幅度相等且具有恒定90°或180°相位差的信号。这些混合器特别适用于正交组合或者执行加法/减法组合。产品的主要应用领域包括无线通信系统、雷达、卫星通信以及其他需要高精度信号处理的场合。

    技术参数


    | 参数 | 测试条件 | 频率范围 | 单位 | 最小值 | 典型值 | 最大值 |
    ||
    | 插入损耗 | 耦合 | 250 - 500 MHz | dB | - | - | 0.5 |
    | 隔离度 250 - 500 MHz | dB | 15 | - | - |
    | 幅度平衡 250 - 500 MHz | dB | - | - | 1.0 |
    | 电压驻波比(VSWR) 250 - 500 MHz | 比 | - | - | 1.5:1 |
    | 正交偏差 250 - 500 MHz | ° | - | - | 4 |

    产品特点和优势


    JH-139和JHS-139具有以下特点和优势:
    - 宽带操作:覆盖250至500 MHz的频率范围。
    - 低电压驻波比(VSWR):典型值为1.1:1,确保信号传输效率高。
    - 高隔离度:典型值为30 dB,可以有效减少信号间的相互干扰。
    - 规范阻抗:标准的50欧姆阻抗,易于集成到现有系统中。
    - 环境适应性:能够在-55°C至+85°C的温度范围内工作。
    - 可靠性:提供符合MIL-STD-202标准的质量筛选,适合军事和航天应用。

    应用案例和使用建议


    应用案例
    JH-139和JHS-139常用于无线通信系统,如蜂窝基站、Wi-Fi路由器和卫星通信设备中。它们在这些应用中用于信号的分离和合成,从而提高系统的整体性能和稳定性。
    使用建议
    为了最大化JH-139和JHS-139的性能,建议进行以下优化:
    - 确保所有连接点的阻抗匹配,以降低插入损耗。
    - 适当选择电源电压,确保在高温条件下仍能正常工作。
    - 在设计电路时考虑散热问题,特别是在输入功率达到4瓦特的情况下。

    兼容性和支持


    JH-139和JHS-139具有广泛的兼容性,可以与多种不同类型的电子设备和组件配合使用。厂商提供了详尽的技术文档和工程样品,用户可以在网站上查找更多的资料。同时,他们还提供MIL-STD-202标准的可靠性测试服务,保证产品的质量和性能。

    常见问题与解决方案


    1. 插入损耗较高
    - 解决方法:检查所有连接点的阻抗是否匹配,确保所有接口正确无误。
    2. 隔离度不足
    - 解决方法:确认工作环境温度在额定范围内,必要时使用散热装置。
    3. 信号失真
    - 解决方法:仔细检查输入信号是否在规定频率范围内,避免超出规格导致的失真。

    总结和推荐


    JH-139和JHS-139是一款高性能的3 dB混合器,具有广泛的适用性和优良的性能表现。它们在无线通信系统和其他需要高精度信号处理的应用中表现出色。我们强烈推荐这些产品给那些追求高品质和稳定性的工程师和技术人员。无论是在研发阶段还是大规模生产中,这些混合器都能提供卓越的支持和性能。

JH-139-PIN参数

参数
回波损耗 -
阻抗 50Ω
最大插入损耗 0.5dB
最大工作频率 500MHz
耦合类型 标准
最大额定功率 4W
典型供电电流 -
耦合系数 -
最小工作频率 250MHz
插入损耗 0.5dB
配置 Quadrature
隔离 15dB
通用封装 FP-2
应用等级 通用级
零件状态 在售
包装方式 托盘

JH-139-PIN厂商介绍

MACOM Technology Solutions Holdings, Inc.(简称MACOM)是一家全球领先的高性能射频、微波和毫米波产品供应商,专注于为无线和光通信、****和**市场提供创新解决方案。公司成立于1950年,总部位于美国马萨诸塞州。

MACOM的主营产品主要分为以下几类:
1. 射频和微波放大器:包括低噪声放大器、功率放大器、宽带放大器等,广泛应用于通信基站、**通信、**系统等。
2. 光通信产品:包括激光器、光电探测器、光子集成电路等,服务于数据中心、光纤通信等领域。
3. 毫米波产品:包括毫米波放大器、混频器、开关等,应用于5G通信、汽车**等高速数据传输场景。
4. 半导体材料:提供砷化镓(GaAs)、氮化镓(GaN)等高性能半导体材料,用于制造高性能射频和微波器件。

MACOM的优势在于:
1. 技术创新:拥有强大的研发团队,持续推出高性能、高可靠性的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 客户服务:提供定制化解决方案和技术支持,帮助客户实现项目成功。
4. 全球布局:在全球设有多个研发中心和生产基地,为客户提供快速响应和本地化服务。

JH-139-PIN数据手册

厂牌 PDF简要描述 下载
MACOM RF耦合器 MACOM JH-139-PIN JH-139-PIN数据手册

JH-139-PIN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2067.9
500+ ¥ 2034
1000+ ¥ 2000.1
2000+ ¥ 1966.2
库存: 17
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 20679
