CP0603A0947HNTR

产品分类: RF耦合器
厂牌: AVX
产品描述: 16.3dB 935MHz 960MHz 0.35dB 0.35dB 50Ω 0603 贴片安装,黏合安装 1.6mm(长度)*840μm(宽度)
供应商型号: 581-CP0603A0947HNTR
供应商: Mouser
标准整包数: 1

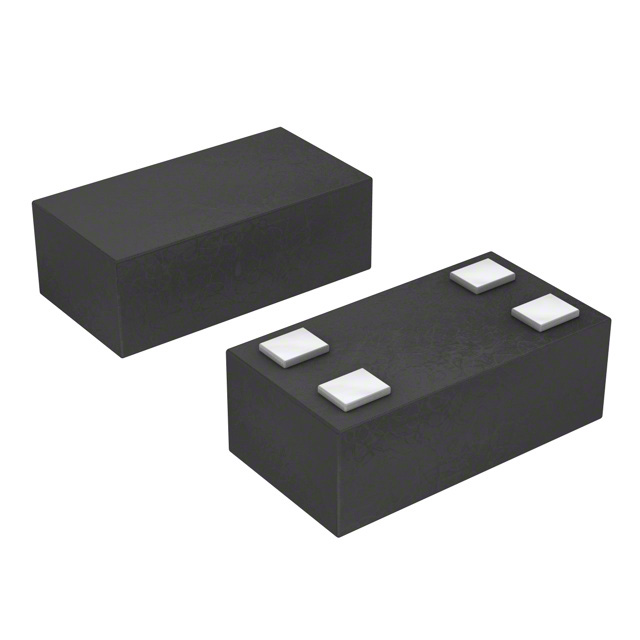

AVX RF耦合器 CP0603A0947HNTR

CP0603A0947HNTR概述


    产品简介


    ITF LGA Coupler(集成薄膜电耦合器)
    产品类型: 集成薄膜电耦合器
    主要功能: 高精度和高稳定性电耦合器,用于高频无线系统的信号处理。
    应用领域:
    - 移动通信
    - 卫星电视接收机
    - 全球定位系统 (GPS)
    - 车辆定位系统
    - 无线局域网 (WLAN)

    技术参数


    物理特性:
    - 尺寸:1.60 ± 0.10 mm (0.063 ± 0.004 英寸)
    - 工作温度范围:-40°C 至 +85°C
    - 功率等级:3 W RF 持续
    - 接触终端:LGA Sn90, Pb10 或 LGA Sn100 Nickel/Solder 涂层
    - 包装方式:Tape and Reel
    电气特性:
    - 频率范围:根据型号不同从 824 MHz 到 6050 MHz 不等
    - 耦合度:从 6.1 dB 到 34.2 dB
    - 插入损耗:从 0.20 dB 到 3.6 dB
    - 返回损耗:从 11.5 dB 到 31.9 dB
    - 隔离度:从 17.8 dB 到 41.5 dB

    产品特点和优势


    - 低剖面设计:适合现代紧凑型设备的设计要求。
    - 自对准性:在再流焊接过程中实现自动对准,确保安装精度。
    - 优异的可焊性:确保稳定可靠的焊接连接。
    - 低寄生效应:减少不必要的信号干扰。
    - 更好的热散逸:提升长期工作的稳定性。

    应用案例和使用建议


    应用案例:
    1. 移动通信:在智能手机和平板电脑中作为信号处理的关键组件,提高无线通信质量。
    2. 卫星电视接收机:提供稳定的信号传输,保证高清图像质量。
    3. 车辆定位系统:在车辆导航系统中用于增强定位精度和可靠性。
    使用建议:
    - 在使用前仔细检查产品是否符合特定的应用温度范围。
    - 使用专用的测试夹具进行精确的测量和校准。
    - 在焊接时确保使用合适的焊接技术以避免损坏设备。

    兼容性和支持


    - 兼容性:此电耦合器与常见的自动焊接技术(如回流焊接、波峰焊接、气相焊接)兼容。
    - 支持:制造商提供详细的测试报告和验证结果,帮助客户更好地理解和应用产品。

    常见问题与解决方案


    Q1: 产品是否支持 RoHS 标准?
    - A: 部分型号不支持 RoHS 标准。请确认具体型号,选择正确的产品以满足 RoHS 要求。
    Q2: 如何确保正确的安装和测试?
    - A: 使用指定的测试夹具并遵循制造商提供的测量程序进行精确的安装和测试。对于详细步骤,请参阅附带的用户手册。

    总结和推荐


    综合评估:
    - 优点:
    - 高频性能卓越
    - 极好的稳定性和可靠性
    - 广泛的应用范围
    - 易于自动组装
    推荐:
    - 强烈推荐此产品用于需要高精度和高性能信号处理的应用中。对于任何涉及高频无线通信的系统来说,这款耦合器都是不可或缺的组成部分。

CP0603A0947HNTR参数

参数
隔离 -
耦合系数 16.3dB
回波损耗 -
最大工作频率 960MHz
插入损耗 0.35dB
典型供电电流 -
耦合类型 -
配置 -
最大额定功率 -
最大插入损耗 0.35dB
阻抗 50Ω
最小工作频率 935MHz
长*宽*高 1.6mm(长度)*840μm(宽度)
通用封装 0603
安装方式 贴片安装,黏合安装
包装方式 卷带包装

CP0603A0947HNTR厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

CP0603A0947HNTR数据手册

厂牌 PDF简要描述 下载
AVX RF耦合器 AVX CP0603A0947HNTR CP0603A0947HNTR数据手册

CP0603A0947HNTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
