首页  >  产品百科  >  GN.37464

GN.37464

产品分类: 气动/液压/传动设备
厂牌: ELESA

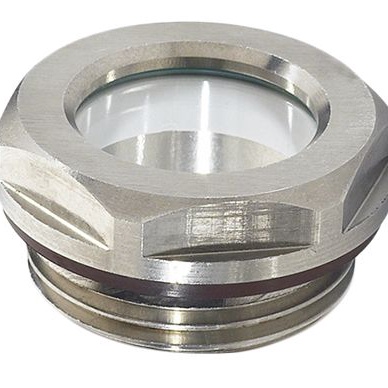

产品描述: 伊莉莎 油位观察窗, G 3/8螺纹, 最高工作温度+180°C
供应商型号: 9149589
供应商: 海外现货
标准整包数: 1
ELESA 气动/液压/传动设备 GN.37464

GN.37464概述

    油位指示器GN 743.5 技术手册

    1. 产品简介


    油位指示器GN 743.5 是一种用于液压系统的精密部件,主要用于监测油箱内的油位。它广泛应用于各种工业机械和设备中,如压铸机、注塑机、机床以及其他需要精确控制液压油位的场合。

    2. 技术参数


    - 材料:不锈钢(AISI 303)
    - 视窗材质:ESG安全玻璃
    - 最大连续工作温度:180°C
    - 密封方式:采用FKM型Viton橡胶垫圈,保证玻璃窗口与黄铜体之间的密封性
    - 接口规格:
    - 11mm至32mm的不同螺纹规格(M16x1.5, M20x1.5, M26x1.5, M33x1.5, M42x1.5, G 3/8, G 1/2, G 3/4, G 1, G 1¼)
    - 具体尺寸和规格见下表:
    | Code | Description | d1 (mm) | d2 | d3 (mm) | l1 (mm) | l2 (mm) | s (mm) |

    | GN.37462 | GN 743.5-11-M16x1.5-B | 11 | M16x1.5 | 22 | 8 | 7.5 | 20 | 19 |
    | GN.37466 | GN 743.5-14-M20x1.5-B | 14 | M20x1.5 | 26 | 8.5 | 7.5 | 23 | 23 |
    | GN.37470 | GN 743.5-18-M26x1.5-B | 18 | M26x1.5 | 32 | 9 | 8 | 30 | 41 |
    | GN.37474 | GN 743.5-24-M33x1.5-B | 24 | M33x1.5 | 40 | 11 | 8.5 | 36 | 64 |
    | GN.37478 | GN 743.5-32-M42x1.5-B | 32 | M42x1.5 | 50 | 12 | 9 | 46 | 102 |
    | GN.37464 | GN 743.5-11-G3/8-B | 11 | G 3/8 | 22 | 8 | 7.5 | 20 | 19 |
    | GN.37468 | GN 743.5-14-G1/2-B | 14 | G 1/2 | 26 | 8.5 | 7.5 | 23 | 23 |
    | GN.37472 | GN 743.5-18-G3/4-B | 18 | G 3/4 | 32 | 9 | 8 | 30 | 41 |
    | GN.37476 | GN 743.5-24-G1-B | 24 | G 1 | 40 | 11 | 8.5 | 36 | 64 |
    | GN.37479 | GN 743.5-32-G1¼-B | 32 | G 1¼ | 50 | 12 | 9 | 46 | 102 |

    3. 产品特点和优势


    - 高耐温性:最高可承受180°C的工作温度,适用于高温环境。
    - 优良的密封性能:采用高性能Viton橡胶垫圈,确保长时间的可靠密封。
    - 广泛的应用范围:适用于多种螺纹规格,满足不同应用场景的需求。
    - 精准测量:通过ESG安全玻璃窗口可以清晰观察油位,确保读数准确无误。

    4. 应用案例和使用建议


    - 应用场景:适合于液压系统中的压铸机、注塑机、机床等设备,监测油箱油位。
    - 使用建议:
    - 安装时请确保接口规格与系统匹配。
    - 定期检查密封性能,如有损坏应及时更换。
    - 安装过程中应注意避免过度拧紧导致密封失效。

    5. 兼容性和支持


    - 配件:提供黄铜螺母GH,适用于壁厚小于5mm的油箱安装。具体型号详见手册第XX页。
    - 制造商支持:厂家提供全面的技术支持和售后服务,详细信息请联系当地销售代表。

    6. 常见问题与解决方案


    - 问题1:油位指示器读数不准确。
    - 解决办法:检查是否有气泡或污物影响视窗,必要时清洁或更换视窗。
    - 问题2:密封失效,油液泄漏。
    - 解决办法:检查密封圈是否磨损,及时更换新的Viton橡胶垫圈。
    - 问题3:温度过高导致读数不稳定。
    - 解决办法:确认工作环境温度不超过180°C,超出温度限制需采取降温措施。

    7. 总结和推荐


    GN 743.5 油位指示器凭借其卓越的耐温性能、可靠的密封性和广泛的应用范围,在液压系统中表现出色。其易于安装且维护简便的特点使其成为各种工业机械的理想选择。总体而言,该产品具有较高的性价比,推荐在液压系统中使用。

GN.37464厂商介绍

Elesa公司成立于1941年,是一家总部位于德国的国际性公司,专注于设计和制造高品质的工程塑料零件。Elesa的产品广泛应用于机械工程、自动化技术、汽车制造、医疗设备、电子和电气工程等领域。

主营产品分类包括:
1. 把手和操作元件:如塑料把手、金属把手、拉手、手柄等。
2. 铰链和紧固件:包括塑料和金属铰链、紧固件、定位销等。
3. 位置显示器和指示器:如位置显示器、指示灯、警示标志等。
4. 锁紧和紧固元件:如塑料螺钉、螺母、垫圈等。
5. 脚轮和脚座:包括各种材质和尺寸的脚轮和脚座。
6. 塑料零件和组件:如塑料板、管、角件等。

Elesa的优势在于:
1. 高品质:产品符合严格的质量标准,耐用且性能稳定。
2. 创新设计:拥有多项专利技术,不断推出创新产品以满足市场需求。
3. 定制服务:提供定制化解决方案,以适应客户的特定应用需求。
4. 全球网络:在全球范围内设有销售和服务网络,确保快速响应客户需求。

GN.37464数据手册

厂牌 PDF简要描述 下载
ELESA 气动/液压/传动设备 ELESA GN.37464 GN.37464数据手册

GN.37464封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 145.1028
13+ ¥ 138.0541
25+ ¥ 134.3152
库存: 9
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 145.1
直接购买
加入购物车
