GN.37478

产品分类: 气动/液压/传动设备
厂牌: ELESA

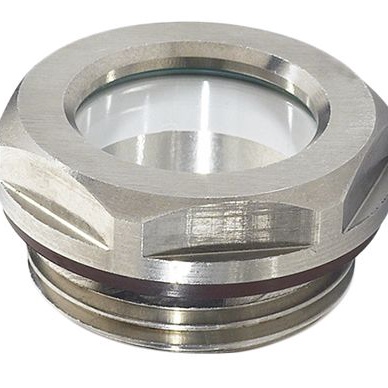

产品描述: 伊莉莎 油位观察窗, M42螺纹, 最高工作温度+180°C
供应商型号: 9149606
供应商: 海外现货
标准整包数: 1
ELESA 气动/液压/传动设备 GN.37478

GN.37478概述

    电子元器件产品技术手册:油位指示器(GN 743.5)

    产品简介


    产品类型: 油位指示器
    主要功能: GN 743.5 系列油位指示器主要用于监测液压系统中油液的液位,确保系统的正常运行。该系列产品能够安装在加压油箱上,适用于各种工业应用。
    应用领域: 主要应用于工程机械、制造设备、液压系统及各类工业机械设备。

    技术参数


    - 材质: AISI 303 不锈钢
    - 窗口材料: ESG 安全玻璃
    - 最大连续工作温度: 180°C
    - 连接螺纹类型:
    - 螺纹M: M16x1.5, M20x1.5, M26x1.5, M33x1.5, M42x1.5
    - 螺纹G: G3/8, G1/2, G3/4, G1, G1¼
    - 尺寸参数(单位:mm):
    - d1: 11, 14, 18, 24, 32
    - d2: M16x1.5, M20x1.5, M26x1.5, M33x1.5, M42x1.5, G3/8, G1/2, G3/4, G1, G1¼
    - d3: 22, 26, 32, 40, 50
    - l1: 8, 8.5, 9, 11, 12
    - l2: 7.5, 8, 8.5, 9
    - s: 20, 23, 30, 36, 46
    - 总长度: 19, 23, 41, 64, 102

    产品特点和优势


    - 高耐温性: 可承受高达180°C的工作温度,适用于高温环境。
    - 不锈钢材质: 采用AISI 303不锈钢材质,具备良好的抗腐蚀性,确保长期稳定运行。
    - 安全玻璃窗口: 使用ESG安全玻璃作为窗口材料,确保显示的油位数据清晰且安全可靠。
    - 可定制接口: 提供多种螺纹规格,可以满足不同设备的接口要求,增强产品的通用性和适用性。

    应用案例和使用建议


    应用案例: GN 743.5 油位指示器广泛应用于各种工程机械如挖掘机、装载机等,以及各类液压系统中的压力容器中。在这些应用中,油位指示器实时监控油液的液位,保障设备安全高效运行。
    使用建议:
    1. 在安装前请检查设备的压力和油位范围,选择合适的型号和接口。
    2. 定期进行清洁和检查,确保指示器的窗口无污渍,以便准确读数。
    3. 避免在极端温度或剧烈振动环境下长时间运行,以免影响指示器的精度和寿命。

    兼容性和支持


    配件: 配套有G型螺纹的黄铜螺母GH,适用于壁厚小于5mm的储罐。其他特定需求配件可以根据用户要求提供。
    支持: 制造商提供全面的技术支持和维护服务,如有需要可联系官方获取更多资料。

    常见问题与解决方案


    - Q1: 指示器的玻璃窗出现模糊现象怎么办?
    - A1: 清洁指示器的玻璃窗表面,可以使用无水酒精或其他适合的安全玻璃清洁剂。
    - Q2: 指示器无法正确显示油位,是什么原因?
    - A2: 检查指示器的连接螺纹是否正确安装且紧密,或者联系制造商寻求技术支持。
    - Q3: 如何处理指示器泄漏问题?
    - A3: 确认密封圈(FKM Viton®)是否有损坏或老化,必要时更换新的密封圈。

    总结和推荐



    总结

    :
    GN 743.5 油位指示器是一款专为工业液压系统设计的高质量油位检测装置,具备优良的抗高温性和耐腐蚀性。其广泛的适用性和多功能性使其成为各行业用户的理想选择。
    推荐:
    对于需要准确监测油位、保持设备高效运行的应用场合,GN 743.5油位指示器无疑是一个值得信赖的选择。无论是在工程机械还是制造业等领域,其出色的性能和可靠的稳定性都使其在市场上具有较高的竞争力。

GN.37478厂商介绍

Elesa公司成立于1941年,是一家总部位于德国的国际性公司,专注于设计和制造高品质的工程塑料零件。Elesa的产品广泛应用于机械工程、自动化技术、汽车制造、医疗设备、电子和电气工程等领域。

主营产品分类包括:
1. 把手和操作元件:如塑料把手、金属把手、拉手、手柄等。
2. 铰链和紧固件:包括塑料和金属铰链、紧固件、定位销等。
3. 位置显示器和指示器:如位置显示器、指示灯、警示标志等。
4. 锁紧和紧固元件:如塑料螺钉、螺母、垫圈等。
5. 脚轮和脚座:包括各种材质和尺寸的脚轮和脚座。
6. 塑料零件和组件:如塑料板、管、角件等。

Elesa的优势在于:
1. 高品质:产品符合严格的质量标准,耐用且性能稳定。
2. 创新设计:拥有多项专利技术,不断推出创新产品以满足市场需求。
3. 定制服务:提供定制化解决方案,以适应客户的特定应用需求。
4. 全球网络:在全球范围内设有销售和服务网络,确保快速响应客户需求。

GN.37478数据手册

厂牌 PDF简要描述 下载
ELESA 气动/液压/传动设备 ELESA GN.37478 GN.37478数据手册

GN.37478封装设计

查看详情并下载
Symbol
Footprint
3D Model
