GN.37551

产品分类: 气动/液压/传动设备
厂牌: ELESA

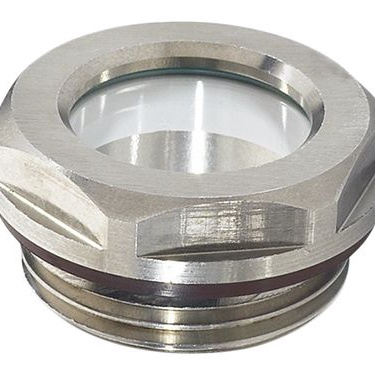

产品描述: 伊莉莎 油位观察窗, G 3/4螺纹, 最高工作温度+100°C
供应商型号: 9149628
供应商: 海外现货
标准整包数: 1
ELESA 气动/液压/传动设备 GN.37551

GN.37551概述

    电子元器件产品技术手册:油位指示器(GN 743.4)

    1. 产品简介


    油位指示器(GN 743.4)是专门用于液压系统的配件之一。这类油位指示器的主要功能是监控液压油箱内的油位,确保系统正常运行。它们广泛应用于各种工业设备和机械,如挖掘机、装载机、压力机等。

    2. 技术参数


    - 材料:AISI 303不锈钢
    - 窗体:天然玻璃
    - 密封圈:NBR合成橡胶
    - 最大连续工作温度:100°C
    - 螺纹规格:M16x1.5、M20x1.5、M26x1.5、M33x1.5、M42x1.5、G3/8、G1/2、G3/4、G1、G1¼
    - 适用油箱壁厚:适用于厚度小于5mm的油箱(可选配G型螺纹)
    具体型号的技术规格如下:
    | 型号 | 描述 | d1 (mm) | d2 | d3 | l1 | l2 | s |

    | GN.37548 | GN 743.4-11-M16x1.5-B | 11 | M16x1.5 | 22 | 8 | 7.5 | 20 | 19 |
    | GN.37550 | GN 743.4-14-M20x1.5-B | 14 | M20x1.5 | 26 | 8.5 | 7.5 | 23 | 23 |
    | GN.37552 | GN 743.4-18-M26x1.5-B | 18 | M26x1.5 | 32 | 9 | 8 | 30 | 41 |
    | GN.37554 | GN 743.4-24-M33x1.5-B | 24 | M33x1.5 | 40 | 11 | 8.5 | 36 | 64 |
    | GN.37556 | GN 743.4-32-M42x1.5-B | 32 | M42x1.5 | 50 | 12 | 9 | 46 | 102 |
    | GN.37547 | GN 743.4-11-G3/8-B | 11 | G3/8 | 22 | 8 | 7.5 | 20 | 19 |
    | GN.37549 | GN 743.4-14-G1/2-B | 14 | G1/2 | 26 | 8.5 | 7.5 | 23 | 23 |
    | GN.37551 | GN 743.4-18-G3/4-B | 18 | G3/4 | 32 | 9 | 8 | 30 | 41 |
    | GN.37553 | GN 743.4-24-G1-B | 24 | G1 | 40 | 11 | 8.5 | 36 | 64 |
    | GN.37555 | GN 743.4-32-G1¼-B | 32 | G1¼ | 50 | 12 | 9 | 46 | 102 |

    3. 产品特点和优势


    油位指示器(GN 743.4)具有以下特点和优势:
    - 耐高温:能够在高达100°C的环境下连续工作,确保在极端条件下的可靠性。
    - 耐油性:采用AISI 303不锈钢和NBR合成橡胶密封圈,保证在高压油箱中的可靠性和耐久性。
    - 多种螺纹规格:提供M16x1.5至M42x1.5和G3/8至G1¼等多种螺纹规格,适应不同油箱安装需求。
    - 易于读取:通过自然玻璃窗可以清晰地观察油位,方便操作和维护。

    4. 应用案例和使用建议


    应用案例:
    - 挖掘机液压系统:油位指示器安装在油箱上,实时监控油位变化,避免因油位过低导致设备故障。
    - 装载机液压系统:油位指示器帮助操作员及时发现并补充液压油,延长设备使用寿命。
    使用建议:
    - 安装前需确保油箱壁厚符合要求,可选配G型螺纹适配器。
    - 定期检查油位,确保油量在合理范围内,避免油位过低引发故障。
    - 在高温或高压环境下使用时,注意油位指示器的工作温度限制。

    5. 兼容性和支持


    油位指示器(GN 743.4)与市面上大多数标准螺纹规格兼容,确保与现有设备的无缝集成。制造商提供详细的技术支持和售后服务,如有任何问题,可以通过官方网站联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题1:油位指示器无法准确显示油位。
    - 解决方案:检查玻璃窗是否干净透明,确认油箱内部是否有气泡影响读数。

    - 问题2:油位指示器漏水。
    - 解决方案:检查密封圈是否损坏或安装不当,必要时更换新的密封圈。

    7. 总结和推荐


    油位指示器(GN 743.4)凭借其优良的材质和设计,在液压系统中表现出色。它不仅能够耐受高温和高压环境,还能通过多种螺纹规格适应不同的安装需求。对于需要实时监控液压油位的各类机械设备,这款油位指示器是一个值得信赖的选择。因此,我们强烈推荐使用此款油位指示器以确保液压系统的稳定运行。

GN.37551厂商介绍

Elesa公司成立于1941年,是一家总部位于德国的国际性公司,专注于设计和制造高品质的工程塑料零件。Elesa的产品广泛应用于机械工程、自动化技术、汽车制造、医疗设备、电子和电气工程等领域。

主营产品分类包括:
1. 把手和操作元件:如塑料把手、金属把手、拉手、手柄等。
2. 铰链和紧固件:包括塑料和金属铰链、紧固件、定位销等。
3. 位置显示器和指示器:如位置显示器、指示灯、警示标志等。
4. 锁紧和紧固元件:如塑料螺钉、螺母、垫圈等。
5. 脚轮和脚座:包括各种材质和尺寸的脚轮和脚座。
6. 塑料零件和组件:如塑料板、管、角件等。

Elesa的优势在于:
1. 高品质:产品符合严格的质量标准,耐用且性能稳定。
2. 创新设计:拥有多项专利技术,不断推出创新产品以满足市场需求。
3. 定制服务:提供定制化解决方案,以适应客户的特定应用需求。
4. 全球网络:在全球范围内设有销售和服务网络,确保快速响应客户需求。

GN.37551数据手册

厂牌 PDF简要描述 下载
ELESA 气动/液压/传动设备 ELESA GN.37551 GN.37551数据手册
