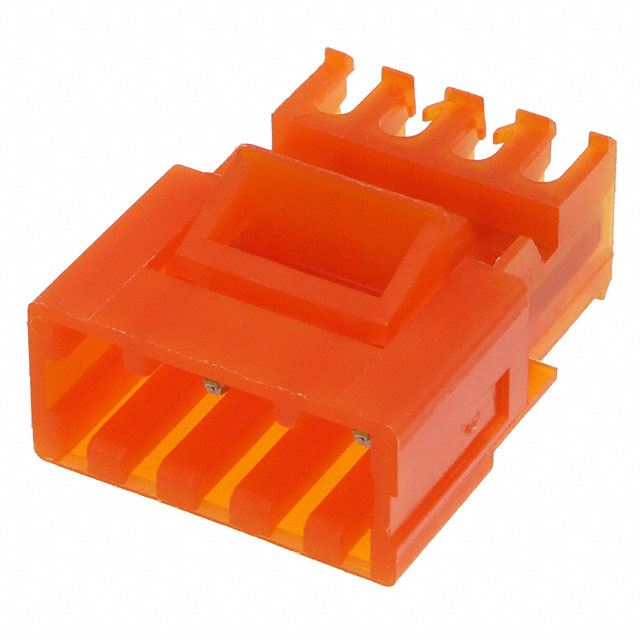

3-641522-4

厂牌: TE CONNECTIVITY
产品描述: 18 AWG Plug 3.96mm 1 4pin 2.03μm 锡 橙色 IDC 导线安装,自由悬挂,通孔安装 19.81mm(长度)*12.37mm(高度)
供应商型号: JY-3-641522-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 3-641522-4

3-641522-4概述


    产品简介


    本电子元器件是一款适用于电源连接的应用装置——3-641522-4 插头组件,其设计为线对线连接方式,具备四个位置点。中心间距为3.96毫米(0.156英寸),这使得它非常适合用于需要紧凑连接的应用场合。该插头组件采用UL 94V-2认证材料制成,符合MTA 156标准,是一款矩形电源连接器。该连接器适用于多种行业,如工业自动化、家电和通信设备等,因其高度可靠和稳定的性能而被广泛采用。

    技术参数


    - 中心间距:3.96毫米(0.156英寸)
    - 位置数量:4个
    - 接触类型:插针
    - 接触面积电镀材料:锡
    - 接触面电镀厚度:2.03微米(80微英寸)
    - 操作电压:600 VAC
    - 接触电流额定值:最大7安培
    - 电缆退出角度:90度
    - 电缆绝缘直径范围:2.41毫米(0.095英寸)
    - 电线尺寸:0.8至0.9平方毫米
    - 使用温度范围:-55°C至105°C(-67°F至221°F)

    产品特点和优势


    此款矩形电源连接器具有以下几个显著特点和优势:
    - 高可靠性:通过UL 94V-2认证,确保了材料的阻燃性和耐热性。
    - 稳定电流承载能力:能够承载最高达7安培的电流。
    - 适应性强:提供多种配置选项,如不同的电缆尺寸和颜色,以满足不同应用需求。
    - 环境适应性强:能够在广泛的温度范围内稳定运行,从-55°C到105°C。

    应用案例和使用建议


    应用案例
    这款插头组件常用于工业自动化控制系统中,用于各种电气设备之间的电源连接。例如,在工厂环境中,它可以用来连接控制柜内部的不同电气部件,从而实现高效、可靠的电力传输。
    使用建议
    1. 选择合适的电缆:在连接前,需根据所选连接器的规格选择合适的电缆。一般而言,电缆的直径应在0.8至0.9平方毫米之间。
    2. 正确安装:安装过程中要确保连接器与电缆紧密配合,避免接触不良或松动的情况发生。
    3. 定期检查:由于插头组件长期处于高压环境,定期检查可以有效延长其使用寿命。

    兼容性和支持


    - 兼容性:该连接器兼容符合MTA 156标准的其他组件和设备,如插槽和盖板等。
    - 支持服务:若需技术支持,可拨打客服电话 +1 800 522 6752。此外,还可以访问TE官网获取更多资料和文档。

    常见问题与解决方案


    1. 连接不稳定
    - 解决方案:检查连接器和电缆之间的配合情况,必要时重新安装并确保牢固。
    2. 接触电阻过高
    - 解决方案:清洁接触面,并确保电镀层完整无损。如有损坏,考虑更换新的连接器组件。
    3. 电流承载不足
    - 解决方案:确认所选用的电缆是否符合所需的电流规格,如不满足则更换相应规格的电缆。

    总结和推荐


    总体而言,3-641522-4 插头组件是一款高度可靠、适应性强且易于使用的电源连接器。它适用于广泛的工业应用场景,并提供了优秀的性能表现和长久的使用寿命。对于需要可靠电源连接的应用场合,推荐使用这款产品。此外,TE公司提供的良好售后服务和技术支持,进一步增加了该产品的市场竞争力。

3-641522-4参数

参数
间距 3.96mm
针脚数 4pin
触头镀层厚度 2.03μm
类型 Plug
电缆端接 IDC
线规 18 AWG
触头镀层
排数 1
颜色 橙色
长*宽*高 19.81mm(长度)*12.37mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

3-641522-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-641522-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 3-641522-4 3-641522-4数据手册

3-641522-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
