1-102398-3

厂牌: TE CONNECTIVITY
产品描述: 22-26 AWG Receptacle 2.54mm 2 30pin 760nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 38.1mm(长度)*6.1mm(高度)
供应商型号: Q-1-102398-3
供应商: 期货订购
标准整包数: 480
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 1-102398-3

1-102398-3概述

    #

    产品简介

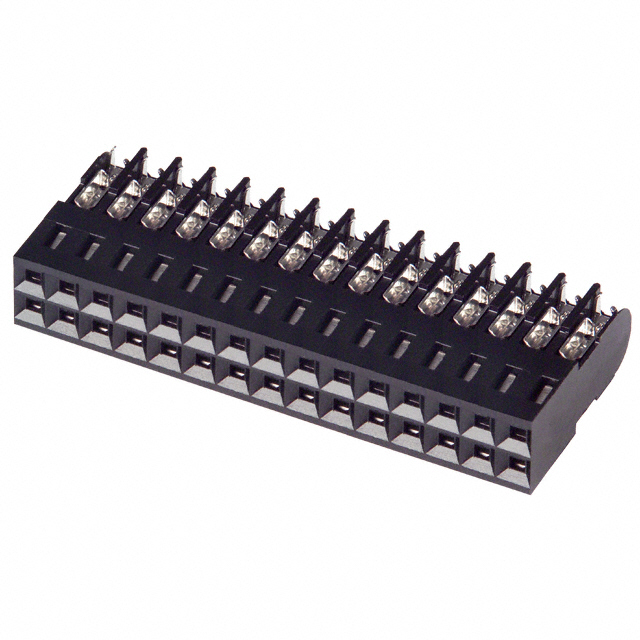

    1-102398-3 是一种接插件装配组件,专为电线到板端子连接而设计。它包含一个黑色的插座,具有30个位置和2.54毫米(0.1英寸)中心线间距。这款接插件适用于各种电路应用,如信号传输和电源管理,广泛应用于工业自动化、通信设备和消费电子产品等领域。
    #

    技术参数


    - 连接系统:电线到板端子
    - 连接与外壳类型:插座
    - 接触类型:Socket
    - 中心线间距(Pitch):2.54毫米(0.1英寸)
    - 位置数量:30个
    - 行数:2行
    - 额定电流:最大3安培
    - 绝缘电阻:5000兆欧
    - 耐电压:最大750伏
    - 接触电阻:12毫欧
    - 操作温度范围:-65°C至105°C(-85°F至221°F)
    - 包装:80个/盘
    - 兼容绝缘直径范围:1.27毫米(0.05英寸)
    - 电线尺寸:0.12至0.326平方毫米
    - 外壳材料:热塑性塑料
    - 电镀材料:锡铅合金
    - 包装方式:托盘式
    #

    产品特点和优势


    1. 高可靠性:高绝缘电阻和低接触电阻确保了连接的稳定性和可靠性。
    2. 宽温范围:-65°C至105°C的操作温度范围使得该接插件能够在极端环境下稳定工作。
    3. 高效连接:通过绝缘位移技术(IDC),无需焊接即可快速可靠地连接电线,提高安装效率。
    4. 坚固耐用:采用热塑性塑料制成的外壳,具有良好的机械强度和抗老化性能。
    5. 广泛适用性:可兼容多种电线尺寸和绝缘直径,适应不同的应用场景。
    #

    应用案例和使用建议


    1. 应用案例:此接插件广泛用于工业自动化设备、通信设备和家用电器中,例如电机控制板、传感器接口和电源模块。
    2. 使用建议:
    - 确保电线的尺寸符合兼容范围,以避免接触不良或损坏。
    - 在高温环境下使用时,应注意接插件的耐热性能,避免因过热导致的故障。
    - 定期检查接插件的连接状态,确保其始终处于良好工作状态。
    #

    兼容性和支持


    该产品兼容多种标准,包括CSA LR7189和UL E28476认证的产品。制造商提供技术支持热线+1 800 522 6752,客户可以通过此电话获得相关技术支持和帮助。此外,制造商还提供了详细的用户手册和安装指南,方便用户进行安装和维护。
    #

    常见问题与解决方案


    1. 问题:接触不良
    - 解决办法:检查电线是否正确插入并固定在接插件中,确保没有松动。
    2. 问题:耐压不足
    - 解决办法:确认使用环境未超出额定操作温度范围,避免因高温导致耐压性能下降。
    3. 问题:接触电阻过高
    - 解决办法:检查电线和接插件的清洁度,确保没有灰尘或杂质影响导电性能。
    #

    总结和推荐


    综上所述,1-102398-3 接插件装配组件以其高可靠性、宽温范围和高效连接的特点,在工业和消费电子产品中具有显著的应用价值。它的耐用性和多功能性使其成为各类电路应用的理想选择。强烈推荐该产品用于需要高度可靠连接的场合。
    如果你对这款接插件装配组件感兴趣,欢迎访问 TE Connectivity 的官方网站了解更多详细信息和支持服务。

1-102398-3参数

参数
类型 Receptacle
触头镀层厚度 760nm
颜色 黑色
触头镀层
电缆端接 IDC
排数 2
针脚数 30pin
间距 2.54mm
线规 22-26 AWG
长*宽*高 38.1mm(长度)*6.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

1-102398-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-102398-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 1-102398-3 1-102398-3数据手册

1-102398-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
