35022R7FT

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 2.7Ω ±1% 2W ±200ppm/℃ 2010 贴片安装 5mm*2.5mm*1.2mm
供应商型号: 279-35022R7FT
供应商: Mouser
标准整包数: 1

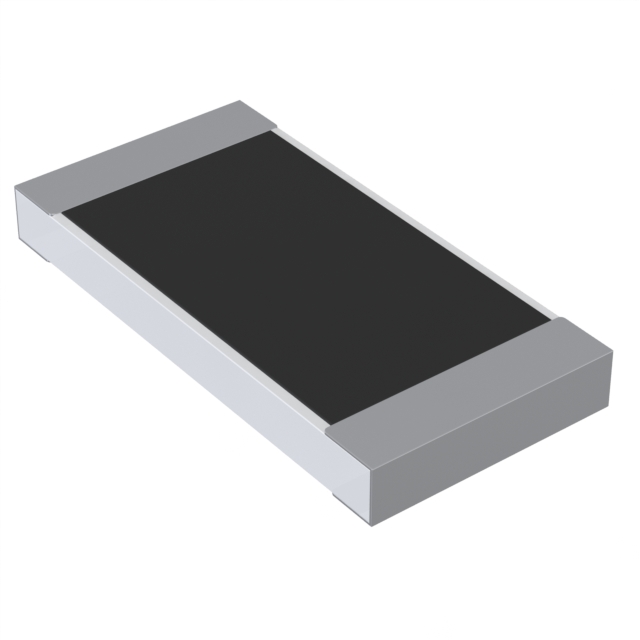

TE CONNECTIVITY 贴片电阻 35022R7FT

35022R7FT概述

    SMD High Power Resistors 技术手册

    产品简介


    TE Connectivity 推出了新型厚膜高功率电阻——3502系列,该系列产品是其受欢迎的3522系列的姊妹产品,适用于自动化放置并在大多数应用中表现优异。3502系列电阻采用7英寸卷带包装,每卷包含2000个电阻,适用于大批量生产和广泛应用。

    技术参数


    以下是从技术手册中提取的主要技术参数和规格:
    - 功率额定值:在70°C环境下,功率额定值为2W。
    - 阻值范围:1Ω到10MΩ。
    - 阻值公差:±1%,±5%。
    - 温度系数(TCR):
    - 1Ω到10Ω:±200ppm/℃
    - 10Ω到10MΩ:±100ppm/℃
    - 最大工作电压:200V。
    - 过载电压:500V。
    - 绝缘耐压:500V。
    - 工作温度范围:-55℃至155℃。
    - 封装尺寸:长度5.00mm,宽度2.50mm,高度1.10mm。

    产品特点和优势


    3502系列电阻具有以下特点和优势:
    - 高功率:在70°C下,其功率等级达到2W,适合多种高功率应用。
    - 自动化装配:适用于自动化贴片生产,提高生产效率。
    - 广泛的应用:适用于各种电气设备和控制系统。
    - 稳定的电气特性:具有低温度系数和良好的负载寿命。
    - 可靠性高:经过严格的高温、湿度等测试,确保长时间稳定运行。

    应用案例和使用建议


    应用案例:这些电阻广泛应用于汽车电子、电源管理、工业控制等领域。例如,在电源管理系统中,它们用于限制电流和分压。
    使用建议:
    - 在安装时,确保焊盘平整且无氧化物。
    - 为了延长使用寿命,建议避免长时间暴露在极端温度和湿度环境中。
    - 在焊接过程中,要严格控制焊接时间和温度,以防止过热损坏电阻。

    兼容性和支持


    - 兼容性:3502系列电阻与大多数常见的电路板材料兼容,适用于标准的SMT工艺。
    - 技术支持:TE Connectivity提供全面的技术支持,包括电子邮件、电话和在线聊天服务,网址为www.te.com/help。

    常见问题与解决方案


    - Q:如何确定最大工作电压?
    - A: 最大工作电压可以通过公式计算得出,即RCWV = √P x R。如果计算结果大于手册中指定的最大工作电压,则以手册中的最大工作电压为准。

    - Q:如何检查焊接质量?
    - A: 使用波峰焊接时,电阻需至少覆盖95%的面积;使用回流焊接时,最大变化率应在±1%以内。

    - Q:如何应对温度循环变化?
    - A: 进行5次温度循环测试后,电阻的最大变化率应在±5%内。

    总结和推荐


    综述:3502系列高功率电阻具备出色的电气特性和稳定性,适用于多种高要求的工业应用。该系列电阻通过了多项严苛的测试,保证了其可靠性和长寿命。其高功率、自动化装配和广泛的应用范围使其在市场上具备强大的竞争力。
    推荐:鉴于其卓越的性能和可靠性,强烈推荐将3502系列高功率电阻应用于需要高性能和高稳定性的电子设备中。

35022R7FT参数

参数
电阻值 2.7Ω
精度 ±1%
额定功率 2W
温度系数 ±200ppm/℃
长*宽*高 5mm*2.5mm*1.2mm
通用封装 2010
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

35022R7FT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

35022R7FT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 35022R7FT 35022R7FT数据手册

35022R7FT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3225 ¥ 11.1751
10+ $ 0.7717 ¥ 6.5204
100+ $ 0.4807 ¥ 4.0619
500+ $ 0.4018 ¥ 3.3949
1000+ $ 0.3445 ¥ 2.9112
2000+ $ 0.3186 ¥ 2.6922
4000+ $ 0.2884 ¥ 2.4366
10000+ $ 0.2573 ¥ 2.1738
库存: 3136
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.17
