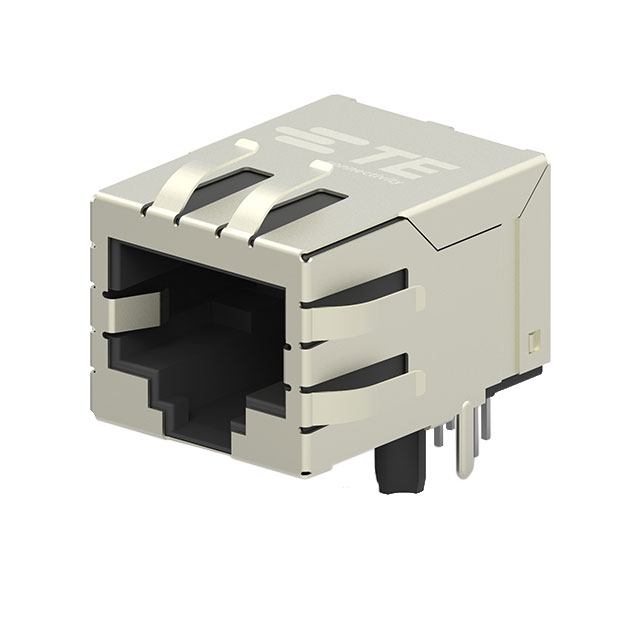

5-2301994-7

厂牌: TE CONNECTIVITY
产品描述: Conn RJ-45 RCP 8 POS 1.27mm Solder RA Thru-Hole 10 Terminal 1 Port Cat 5 Tray
供应商型号: N-5-2301994-7
供应商: 云汉优选
标准整包数: 1

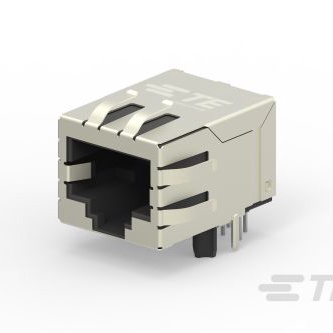

TE CONNECTIVITY 模块化连接器 - 磁性插孔 5-2301994-7

5-2301994-7概述


    产品简介


    TE Connectivity 的 RJ45 接口模组化插座(又称RJ45接口带集成磁体)是一种设计用于印刷电路板(PCB)上的元件。这些插座提供多种配置,包括低轮廓设计、垂直安装、单端口或多端口,可以是6、8、10或12位置配置,并配有8个触点,以适应不同的应用需求。特别适用于需要EMI屏蔽的应用场合。其主要功能包括数据传输接口以及电磁干扰保护,可应用于网络通信设备、计算机系统和其他需要高速数据传输的电子产品中。

    技术参数


    - 材料:外壳采用高温热塑性塑料,UL94-V-0级防火标准;触点由镀镍铜合金制成,带有镀金层,锡镍合金涂层的焊接导线;定位针由液晶聚合物(LCP)制成;屏蔽层采用镀镍黄铜材质。
    - 尺寸与结构:提供单端口或双端口(堆叠式),可选择水平或垂直安装。有低轮廓设计可供选择,适用于空间受限的设计。
    - 电气性能:能够兼容电流模式线驱动和电压模式线驱动,根据所连接的物理介质(PHY)芯片类型,支持10/100BASE-TX和1000BASE-TX标准。
    - 存储条件:存储于原装未开封包装内,温度不超过30°C,一年内使用。超过一年后,需进行全面的功能和机械检查。
    - 焊接条件:符合IPC/JEDEC J-STD-020D标准,推荐回流焊,最高温度为250℃,持续时间不少于10秒。

    产品特点和优势


    - 集成磁体设计:内置磁体有助于提高信号完整性,减少外部干扰,适用于高要求的数据传输环境。
    - 多端口配置:提供灵活的端口选择,满足不同设备的需求。
    - 低轮廓设计:节省空间,特别适合紧凑型设计。
    - 优异的电气性能:确保稳定的数据传输速率,提高设备的可靠性。

    应用案例和使用建议


    RJ45接口模组化插座常被用于路由器、交换机等网络设备中。针对某些高密度设计场景,建议优先考虑多端口和低轮廓版本,以优化空间利用。同时,在安装时应注意正确对准并固定,确保良好的电气接触和信号传输。对于复杂设计或高级应用,可能需要额外的工程设计支持以确保最佳性能。

    兼容性和支持


    这些插座兼容标准的RJ45插头,并且易于与现有硬件配套使用。TE Connectivity 提供广泛的技术支持服务,包括在线资源、客户热线和工具中心,帮助用户快速解决问题和获得所需的信息。如果需要进一步的技术指导或定制化解决方案,可以直接联系当地的TE代表。

    常见问题与解决方案


    - Q: 如何检查已安装的插座是否正确安装?
    - A: 确认插座平整地座落在PCB上,所有引脚均已正确插入对应的孔中。

    - Q: 如何更换损坏的插座?
    - A: 可以通过常规去焊过程拆卸损坏的插座,然后用新的插座替换。注意避免损坏其他PCB组件。

    总结和推荐


    综上所述,TE Connectivity 的 RJ45接口模组化插座在多功能性和可靠性方面表现出色,特别是在需要高EMI屏蔽和信号完整性应用中具有显著优势。鉴于其广泛的适用性和易于维护的特点,强烈推荐给追求高性能网络和通信设备的设计者和制造商。

5-2301994-7参数

参数
长*宽*高 19.44mm(长度)*21.35mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

5-2301994-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-2301994-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 磁性插孔 TE CONNECTIVITY 5-2301994-7 5-2301994-7数据手册

5-2301994-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 5.6816 ¥ 48.2936
50+ $ 5.4281 ¥ 46.1389
95+ $ 5.2734 ¥ 44.8239
200+ $ 5.1816 ¥ 44.0436
库存: 1159
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 965.87
直接购买
加入购物车
