2-1393217-2

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 5ms 10ms 6A 12V 720Ω 16.7mA 400V 通孔安装 20mm*10mm*10.6mm
供应商型号: U-2-1393217-2
供应商: 云汉优选
标准整包数: 1

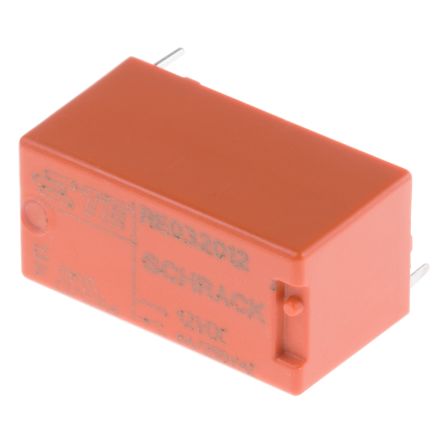

TE CONNECTIVITY 信号继电器 2-1393217-2

2-1393217-2概述


    产品简介


    TE Connectivity(TE)的迷你型电源PCB继电器RE是一款通用继电器,设计用于多种类型的负载(如电阻性负载和电感性负载),并具有优化的高度。这款继电器配置为1极6A,具有1个单掷常开(NO)触点,带有敏感线圈(200mW),并且采用了防水结构。RE系列继电器具备高初始介电强度和紧凑的PCB面积(仅200平方毫米)等其他优点。

    技术参数


    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 额定电流:6A
    - 最大瞬时闭合电流:15A(最大4秒,占空比10%)
    - 最大切断能力:1500VA
    - 触点材料:AgNi 90/10(银镍合金)
    - 操作频率:带载360次/小时,不带载72000次/小时
    - 操作时间:最大10ms
    - 释放时间:最大5ms
    - 弹跳时间:最大4ms
    - 高度:优化高度10.6毫米
    - PCB面积:200平方毫米
    - 工作温度范围:-40至+70°C(最大4A时可达-40至+85°C)
    - 接触寿命:机械耐久性超过3000万次操作
    - 初始绝缘电阻:常开电路大于10^9Ω,触点-线圈电路大于10^9Ω
    - 线圈电阻范围:5Ω至48Ω
    - 线圈绝缘系统:符合UL1446标准

    产品特点和优势


    - 独特的功能和优势:RE继电器以其高初始介电强度、紧凑的设计、防水结构和广泛的电压范围而著称。它适用于多种应用场景,如PLC、定时器、温度控制、输入输出卡和白色家电。
    - 市场竞争地位:RE继电器在同类产品中具备较高的市场竞争力,主要归功于其优异的操作性能和耐用性。

    应用案例和使用建议


    - PLC:继电器可以应用于工业自动化领域中的可编程逻辑控制器(PLC)。
    - 温度控制:适用于家庭和商业环境中,作为温度控制系统的开关。
    - 白色家电:可用于家用电器如冰箱、洗衣机等,提供可靠的控制功能。

    使用建议:在选择RE继电器时,应考虑应用的具体需求和环境条件,确保继电器能够在预定的工作条件下正常运行。此外,在安装过程中,注意遵循正确的焊接和布局指南,以避免损坏。

    兼容性和支持


    - 兼容性:RE继电器设计紧凑,易于集成到各种PCB设计中,兼容大多数标准接口。
    - 技术支持:TE Connectivity提供了全面的技术支持和售后维护服务,确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    1. Q:继电器接触不良怎么办?
    - A:首先检查连接是否松动或接触不良。如果连接没有问题,可能是触点磨损严重,需要更换继电器。
    2. Q:继电器频繁断开怎么办?
    - A:检查负载电流是否超过了额定值,过高的负载可能导致继电器频繁断开。确保负载不超过规定的范围。
    3. Q:继电器无法正常吸合怎么办?
    - A:确认供电电压是否符合要求,线圈电压应在规定的范围内。如果供电正常,可能需要更换继电器。

    总结和推荐


    总体而言,TE Connectivity的RE继电器是一款高性能、可靠性和适应性强的通用继电器,适用于多种工业和家庭应用场景。它不仅拥有出色的性能,还具备广泛的电压和温度适用范围,能够在各种复杂环境中保持稳定运行。对于需要高可靠性继电器的应用场合,推荐使用RE系列继电器。

2-1393217-2参数

参数
运行时间 10ms
线圈电流 16.7mA
直流线圈电压 12V
释放时间 5ms
线圈电阻 720Ω
绝缘 -
交流线圈电压 -
直流开关电压 -
最大开关电流 6A
负载电流额定值 -
插入损耗 -
交流开关电压 400V
触头外形 -
长*宽*高 20mm*10mm*10.6mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

2-1393217-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1393217-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY 2-1393217-2 2-1393217-2数据手册

2-1393217-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
