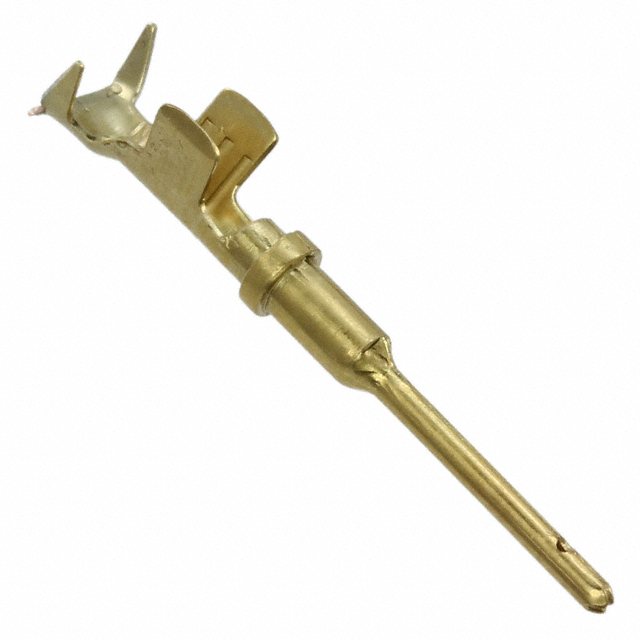

1060-20-0144

产品分类: 多用途触头
厂牌: TE CONNECTIVITY
产品描述: Contact PIN 20 Size Crimp ST Cable Mount 16-22AWG T/R Automotive
供应商型号: 26M-1060-20-0144
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 多用途触头 1060-20-0144

1060-20-0144概述


    产品简介


    本产品是来自德图斯(DEUTSCH)系列的1060-20-0144型电子元器件,属于汽车连接器中的接线端子(Automotive Terminals)。这类接线端子广泛应用于汽车电子系统中,如发动机控制系统、安全气囊系统及车身电气系统等。此款接线端子主要用于传输低功率信号,确保稳定可靠的电气连接。

    技术参数


    - 针直径:1 mm [0.04 in]
    - 电线尺寸范围:22 - 16 AWG(美国线规),0.35 - 1.5 mm²
    - 额定电流:0 - 24 A(低功率)
    - 接口镀层:镍(Ni)
    - 操作温度范围:-55 - 150°C [-67 - 302°F]
    - 最大操作温度:125°C [257°F]
    - 绝缘选项:无绝缘
    - 封口能力:不适用
    - 压接方式:F-Crimp
    - 兼容绝缘直径范围:1.9 - 3.2 mm [0.075 - 0.125 in]
    - 包装数量:4000
    - 包装方法:卷轴(Reel)

    产品特点和优势


    这款1060-20-0144接线端子具有以下显著特点:
    - 高稳定性:镍镀层确保了良好的电接触和抗腐蚀性能。
    - 广泛的电线兼容性:可适配不同尺寸的电线,适用范围广。
    - 高温耐受性:能在宽泛的操作温度范围内保持稳定的性能。
    - 可靠性高:采用集成在壳体中的主锁定装置,确保连接牢固可靠。
    - 便于安装:压接式连接方便快捷,节省装配时间。

    应用案例和使用建议


    本产品在多个汽车应用中表现出色,如发动机管理系统、安全气囊系统、车灯控制模块等。为了确保最佳效果,建议遵循以下使用建议:
    - 选择合适的电线:根据应用需求选择合适的电线尺寸,避免过细或过粗的电线导致连接不稳定。
    - 正确压接:按照制造商提供的标准压接方法进行压接,以确保连接的稳固性和可靠性。
    - 环境适应性:由于具备良好的高温耐受性,可在极端环境下稳定工作。

    兼容性和支持


    该接线端子与一系列德图斯(DEUTSCH)的其他产品兼容,如接线端子组件、插入和提取工具等。厂商提供全面的技术支持,包括电话咨询(+1 800 522 6752)和技术文档下载等。

    常见问题与解决方案


    - Q: 接线端子在使用过程中出现松动怎么办?
    - A: 确保压接过程严格按照规范进行,必要时可重新压接。如果压接方法正确但仍有松动现象,考虑更换新的接线端子。

    - Q: 如何判断接线端子是否适合特定的电线尺寸?
    - A: 查阅技术手册中的电线尺寸范围(22 - 16 AWG,0.35 - 1.5 mm²),确保所选电线尺寸在规定范围内。

    总结和推荐


    综上所述,1060-20-0144型接线端子是一款高性能、多功能的电子元器件,适用于各种汽车应用场合。它具备优异的稳定性和可靠性,且具有良好的兼容性和支持服务。因此,我们强烈推荐此款接线端子给需要在汽车电子系统中实现高效、可靠连接的应用场合。

1060-20-0144参数

参数
长*宽*高 21.72mm(长度)*4.4mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

1060-20-0144厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1060-20-0144数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 1060-20-0144 1060-20-0144数据手册

1060-20-0144封装设计

查看详情并下载
Symbol
Footprint
3D Model
