JMACDD-26XP

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 4ms 2ms 1A 28V 26.5V DPDT(2 Form C) 1.56KΩ 18.5mA 115V 通孔安装 9.4mm(长度)*7.11mm(高度)
供应商型号: N-JMACDD-26XP
供应商: 云汉优选
标准整包数: 1

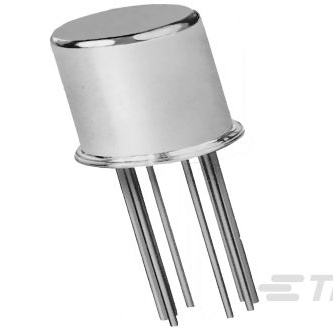

TE CONNECTIVITY 信号继电器 JMACDD-26XP

JMACDD-26XP概述


    产品简介

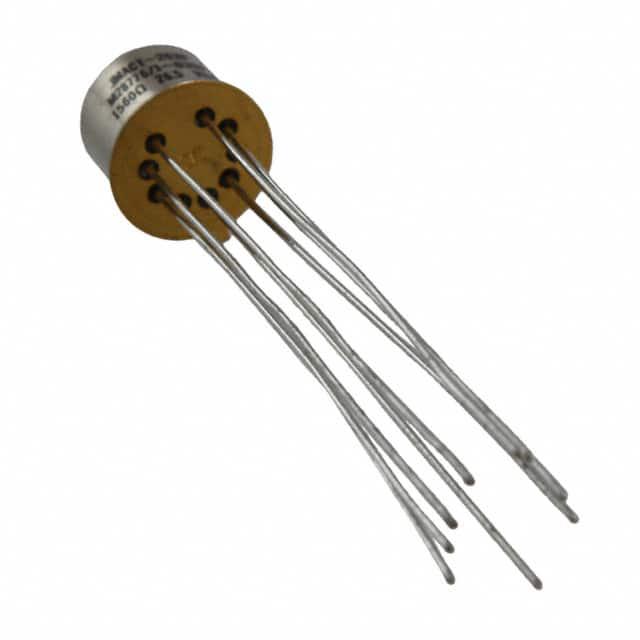

    JMACDD-26XP 是一款由TE Connectivity制造的TO-5/.100网格继电器。它主要应用于航空航天及军用领域,是一款高度可靠的微动开关继电器。这款继电器具备双极性双掷常开(DPDT-CO)接触配置,可承受高达26.5VDC的工作电压,适用于多种电气控制系统和设备中。

    技术参数


    - 接触排列:2 Form C DPDT-CO
    - 输入电压:26.5 VDC
    - 线圈电压额定值:26.5 VDC
    - 线圈电阻:1560 Ω
    - 线圈功率额定值(DC):0.45 W
    - 封闭类型:全密封封装
    - 振动抵抗力:30G’s, 10 – 3000Hz
    - 冲击抵抗力:75G’s, 6ms
    - 工作温度范围:-65°C 至 125°C
    - 电流额定值:1 A
    - 最大切换电压:28 VDC
    - 磁系统类型:非极化、单稳态
    - 兼容材料:符合欧盟RoHS 2011/65/EU指令,不含高卤素(Br、Cl、F、I < 900 ppm)

    产品特点和优势


    JMACDD-26XP 继电器具有以下独特功能和优势:
    - 高可靠性:采用全密封封装,可在极端环境下保持稳定性能。
    - 高抗震性能:具备出色的振动和冲击抵抗力,适合在严苛环境中使用。
    - 双极性设计:提供稳定的电路控制,确保电气系统的可靠运行。
    - 低功耗:仅0.45 W的功率消耗,适用于节能应用。

    应用案例和使用建议


    应用案例
    JMACDD-26XP 继电器广泛应用于航空航天、军用电子设备、工业自动化等领域。例如,在飞机的飞行控制系统中,这些继电器用于控制各种开关和阀门,确保飞行安全和精确控制。
    使用建议
    1. 电源管理:由于输入电压为26.5VDC,使用时请确保输入电源稳定。
    2. 散热措施:在高温环境下使用时,建议增加散热装置以防止过热。
    3. 安装位置:为了最大化使用寿命,建议将继电器安装在震动和冲击较小的位置。

    兼容性和支持


    JMACDD-26XP 继电器可与TE Connectivity的其他产品线兼容,如TE Part #EL1600-000和R85049/60-1W28。厂商提供专业的技术支持,如果需要进一步帮助,请联系 +1 800 522 6752。

    常见问题与解决方案


    1. Q: 继电器在长时间使用后出现温升现象。
    - A: 可能是由于散热不足导致。建议增加外部散热器或改善通风条件。
    2. Q: 继电器工作不稳定。
    - A: 检查输入电源是否稳定,确认是否有足够的电压供应。同时,检查连接是否松动。
    3. Q: 继电器无法正常吸合。
    - A: 首先检查供电电压是否符合要求,然后检查接线端子是否有松动。若问题依旧,可能需要更换新的继电器。

    总结和推荐


    JMACDD-26XP 继电器凭借其高可靠性、抗震性能以及适用广泛的电气特性,在航空航天和军用设备中表现出色。尽管在高卤素材料方面存在一定的限制,但其在其他方面的优越表现使其成为值得推荐的产品。对于需要高性能继电器的应用场合,JMACDD-26XP 将是一个理想的选择。

JMACDD-26XP参数

参数
运行时间 2ms
直流线圈电压 26.5V
最大开关电流 1A
触头外形 DPDT(2 Form C)
线圈电阻 1.56KΩ
释放时间 4ms
交流线圈电压 -
线圈电流 18.5mA
直流开关电压 28V
负载电流额定值 -
交流开关电压 115V
插入损耗 -
绝缘 -
长*宽*高 9.4mm(长度)*7.11mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

JMACDD-26XP厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JMACDD-26XP数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY JMACDD-26XP JMACDD-26XP数据手册

JMACDD-26XP封装设计

查看详情并下载
Symbol
Footprint
3D Model
