W28-XQ1A-8

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 热断路器, W28 系列, 8A, SP 极
供应商型号: 1675728
供应商: 海外现货
标准整包数: 1

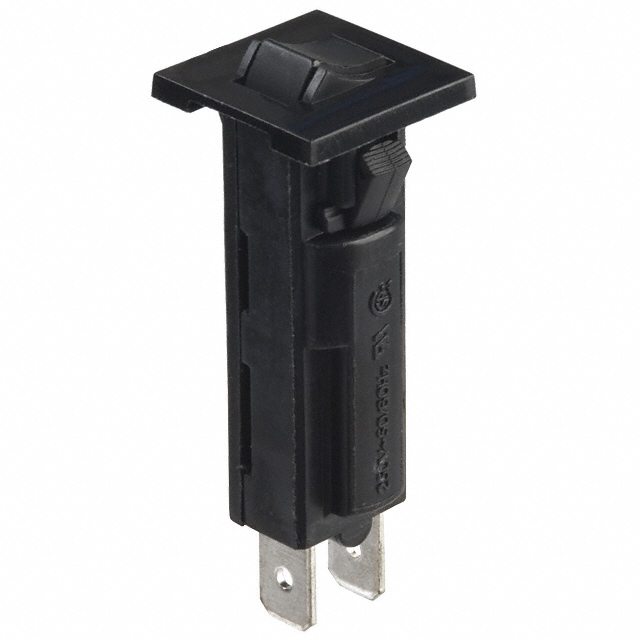

TE CONNECTIVITY 断路器 W28-XQ1A-8

W28-XQ1A-8概述

    W28系列快速断路器技术手册

    1. 产品简介


    W28系列是Push to Reset(按下即复位)类型的热熔保护装置,用于替换慢熔玻璃管式保险丝。这款快速断路器适用于多种国际标准认证,具有劳动节约型的插接安装方式,并且配备了一个按钮,用以视觉化显示断开状态。W28系列广泛应用于电器设备、办公设备及其它需要过载保护的场合。

    2. 技术参数


    - 电流额定值:0.25至20安培
    - 最大操作电压:交流电为250V(50/60Hz),直流电为32V
    - 中断能力:250VAC 50/60Hz下可达1000安培;32VDC下符合UL 1077标准
    - 绝绿强度:超过1500伏特RMS
    - 复位时间:0.25至2安培型号为180秒内,3至20安培型号为5到30秒
    - 最大面板厚度:快速连接端子为0.32英寸(8.13毫米)厚,安装孔径为0.97英寸(24.64毫米)
    - 重量:约0.35盎司(10克)

    3. 产品特点和优势


    - Push to Reset(按下即复位):便捷复位设计,提升使用体验。
    - 多种国际标准认证:包括UL 1077和CSA认证,确保产品的安全性和可靠性。
    - 直接替换慢熔保险丝:降低维护成本和时间。
    - 劳动节约型安装:采用插接安装,简化了安装流程。
    - 可视化指示:提供按钮,方便检查设备状态。

    4. 应用案例和使用建议


    - 应用场景:适用于办公设备和家用电器中的过载保护。例如,可以在电脑电源、电视和微波炉中使用,以防止电流过载。
    - 使用建议:
    - 确保安装面板厚度与产品规格一致,避免损坏。
    - 定期检查并确保复位按钮正常工作,以维持保护功能。

    5. 兼容性和支持


    - 兼容性:与不同厚度的面板兼容,通过更换不同的终端类型(Q或T)可适应不同需求。
    - 支持和服务:制造商提供了详尽的技术支持和文档资源,包括产品认证文件和最新版本的设计规格。

    6. 常见问题与解决方案


    - 问题一:如何确定合适的电流额定值?
    - 解决方案:根据设备的最大电流负载选择适当额定值的断路器,同时考虑电路中的其他因素,如电线规格和接触电阻。

    - 问题二:断路器没有响应怎么办?
    - 解决方案:检查断路器是否正确安装并通电,确认是否有短路现象。如果设备无异常,可能是断路器已到达使用寿命,需及时更换。

    7. 总结和推荐


    W28系列快速断路器是一款高性能、可靠且易于使用的过载保护装置,适用于多种电器设备。其Push to Reset设计和广泛的国际标准认证使其在市场上具有很强的竞争力。我们强烈推荐此产品用于需要可靠过载保护的应用场景。

W28-XQ1A-8参数

参数
极数 1
额定电压-AC 250V
额定电压-DC 32V
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 按下重置
额定电流 8A
长*宽*高 38.99mm*19.31mm*19.31mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W28-XQ1A-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W28-XQ1A-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W28-XQ1A-8 W28-XQ1A-8数据手册

W28-XQ1A-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
