首页  >  产品百科  >  9-215083-4

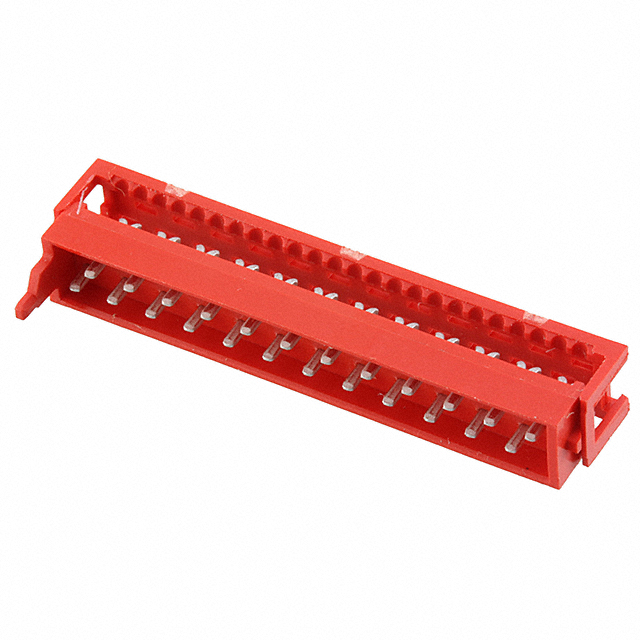

9-215083-4

厂牌: TE CONNECTIVITY
产品描述: Micro-MaTch Male-on-Wire 连接器配有预装盖,可在绝缘刺破 (IDC) 过程之前和期间对带状电缆进行准确定位。
供应商型号: 17-9-215083-4CT-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 9-215083-4

9-215083-4概述

    高质量文章:Ribbon Cable 连接器技术手册

    产品简介


    Ribbon Cable 连接器是一种广泛应用于电子行业的重要组件,特别是用于连接板对板及电缆到板的场合。该产品系列提供多种中心线间距(例如0.025英寸 [0.64毫米]、0.039英寸 [1.00毫米] 和 0.050英寸 [1.27毫米])以满足不同的应用需求。这类连接器适用于多种电子产品,如笔记本电脑、传真机、打印机、消费电子和计算机外设设备。

    技术参数


    - 基本类型:各种不同中心线间距的Ribbon Cable连接器。
    - 支持的电气特性:支持的导线尺寸范围为28 AWG(0.08-0.09 mm²)到32 AWG(0.03 mm²),同时具有良好的阻燃特性(UL 94V-0)。
    - 工作环境:操作温度范围为-65°C至+105°C,适合广泛的工业应用环境。
    - 耐久性:经过200次循环测试,可靠且持久耐用。
    - 额定电流:每个接触点的额定电流可达0.5安培。
    - 尺寸和重量:多种型号尺寸可选,适合不同的安装要求,方便灵活地应用于不同系统中。

    产品特点和优势


    - 高密度连接:支持0.050英寸(1.27毫米)中心线间距的连接器设计,适用于高密度的应用场合。
    - 快速安装:提供多种安装方式,如顶盖装配、侧入式和表面贴装等,使安装过程更加简便。
    - 兼容性强:与各类标准电路板连接器完美匹配,便于集成到现有设备中。
    - 可靠性高:采用镀金插针,有效防止腐蚀并提高电气连接的稳定性。
    - 易于维护:多款连接器带有独特的极化设计,确保正确的安装方向,从而降低错误连接的风险。

    应用案例和使用建议


    - 典型应用场景:Ribbon Cable连接器在笔记本电脑、手机等便携式设备中非常常见,用于连接电路板上的不同模块。在这些场景中,连接器必须承受频繁插拔和震动的影响。
    - 使用建议:为了确保长期可靠的连接性能,在选择连接器时需要考虑其工作环境条件,如湿度、温度和振动等。定期进行检查和维护也非常重要,以确保连接器保持良好的工作状态。

    兼容性和支持


    - 兼容性:Ribbon Cable连接器与常见的电路板连接器相兼容,使得它能够无缝地集成到大多数电子设备中。
    - 支持:制造商提供了详尽的技术文档和支持服务,涵盖产品规格、安装指南、应用说明等多个方面。对于更复杂的应用需求,也可以通过技术咨询获得专业的技术支持。

    常见问题与解决方案


    - Q: 如何正确安装Ribbon Cable连接器?
    - A: 在安装前,应仔细阅读产品手册并参考相关的安装指南。确保所有接口都清洁无尘,以便正确插入。

    - Q: 如何处理连接器故障?
    - A: 如果发现连接器出现故障,首先应该检查是否有明显的物理损伤,如导线断裂或连接不良。如果问题无法通过检查和更换部件来解决,则需要联系技术支持团队获取进一步的帮助。

    总结和推荐


    综上所述,Ribbon Cable 连接器因其高密度设计、可靠的电气连接、出色的环境适应能力和广泛的应用场景,成为电子行业不可或缺的一部分。强烈推荐在各种板对板和电缆对板连接应用中使用此款连接器,以确保系统的高效稳定运行。

    这个技术手册提供了详尽的产品信息,帮助您更好地了解Ribbon Cable连接器的设计、性能及其在实际应用中的表现。希望这些内容能帮助您在选择合适的电子元器件时做出明智的决策。

9-215083-4参数

参数
线规 28 AWG
排数 2
触头镀层厚度 -
类型 Plug
针脚数 24pin
颜色 红色
触头镀层
间距 2.54mm
电缆端接 IDC
长*宽*高 34mm*34mm*5.1mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

9-215083-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-215083-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 9-215083-4 9-215083-4数据手册

9-215083-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7368 ¥ 31.576
10+ $ 3.0434 ¥ 25.7171
25+ $ 2.7011 ¥ 22.6047
50+ $ 2.5401 ¥ 21.2574
100+ $ 2.3886 ¥ 19.9893
库存: 229
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.57
直接购买
加入购物车
