2342076-7

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-2342076-7
供应商: 云汉优选
标准整包数: 1

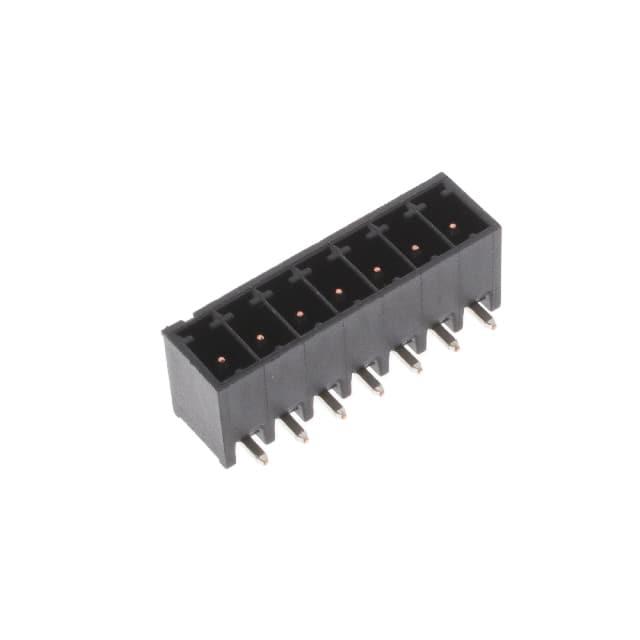

TE CONNECTIVITY 接线座- 接头/插头和插口 2342076-7

2342076-7概述


    产品简介


    本产品是一款高温度耐受的高密度连接器,由TE Connectivity Ltd.公司设计和制造。其主要功能是在各类电气设备中提供稳定的电连接。该连接器具有3.5mm的窄间距设计,广泛应用于汽车、工业自动化、通信设备等多个领域,确保在恶劣环境下依然能保持良好的电气性能和机械强度。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | A:7.25 ±0.15mm, B:3.50 ±0.05mm, C:3.0 ±0.1mm, D:1.20 ±0.15mm, 尾长度:1.9 ±0.2mm |
    | 材料 | 插座:高温聚酰胺,UL94V-0阻燃等级,黑色。触点:铜合金,镀锡。 |
    | 插拔力 | 最大插力:3.0N,最小拔力:1.5N |
    | 电气特性 | 额定电压:300V,最大电流:11A,接触电阻:<15mΩ,绝缘电阻:>1000MΩ(500V直流) |
    | 工作温度范围 | -40°C 至 +105°C |

    产品特点和优势


    这款连接器具有以下几个独特的优势:
    - 高可靠性:能够承受高达300V的电压,最大电流可达11A,且接触电阻低至<15mΩ,确保了可靠的电连接。
    - 宽工作温度范围:能够在极端的温度条件下(-40°C至+105°C)正常工作,满足各种苛刻的应用环境。
    - 结构坚固:采用高温聚酰胺材料制成的外壳,提供优秀的机械强度和耐久性。
    - 安装方便:标准的3.5mm间距设计和简单的插拔操作,使得安装和维护非常便捷。

    应用案例和使用建议


    该连接器广泛应用于多种场景,如汽车电子系统、工业控制系统和通信设备等。为了更好地利用该连接器,建议:
    - 在设计PCB布局时,遵循推荐的PCB布局指南,以确保最佳性能和稳定性。
    - 定期检查连接器的接触电阻和绝缘电阻,确保长期运行的安全性和可靠性。
    - 在复杂环境中使用时,考虑额外的防护措施,如使用防水套件,以延长使用寿命。

    兼容性和支持


    该连接器与同类标准PCB接头完全兼容,可以方便地集成到现有的系统中。TE Connectivity Ltd.公司提供了详尽的技术支持和售后服务,确保客户能够获得及时的帮助和指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查接触电阻和绝缘电阻,必要时清洁或更换连接器。 |
    | 温度敏感 | 确保在推荐的工作温度范围内使用,避免超温运行。 |
    | 插拔困难 | 检查插拔力是否在规定的范围内,如有需要可重新调整。 |

    总结和推荐


    总体而言,这款3.5mm间距的高温度耐受连接器凭借其出色的电气性能、广泛的温度适应性和简便的操作特性,在多个领域有着广泛的应用前景。鉴于其在性能和耐用性方面的卓越表现,强烈推荐用于需要高可靠性的场合。无论是汽车、工业控制还是通信设备,这款连接器都是一个可靠的选择。

2342076-7参数

参数
长*宽*高 25.5mm*9.2mm*7.25mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

2342076-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2342076-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 2342076-7 2342076-7数据手册

2342076-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
