1546111-2

厂牌: TE CONNECTIVITY

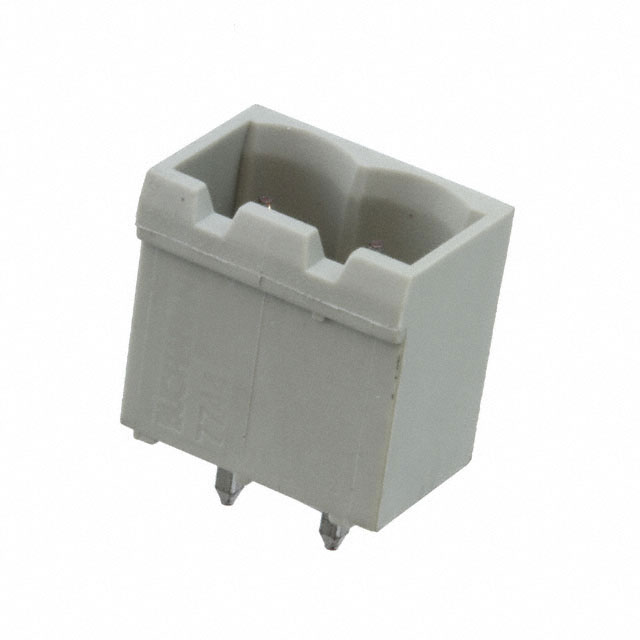

产品描述: Conn Shrouded Header (4 Sides) HDR 2 POS 5.08mm Solder ST Top Entry Thru-Hole Box
供应商型号: TS-1546111-2
供应商: 海外现货
标准整包数: 300
TE CONNECTIVITY 接线座- 接头/插头和插口 1546111-2

1546111-2概述

    电子元器件产品技术手册



    1. 产品简介




    本技术手册详细介绍了一款高性能的TE Connectivity 5.08mm间距连接器,型号为1546111系列。该连接器主要用于电路板间的信号传输,适用于各种工业自动化控制系统、通信设备以及汽车电子等领域。产品广泛应用于自动化设备、工业控制、仪器仪表、智能家居和汽车电子等行业,是实现高效、稳定连接的关键组件。


    2. 技术参数




    以下是TE Connectivity 5.08mm间距连接器的技术规格:

    - 材料及表面处理:
    - 外壳材料:PA 6-6,符合UL 94-V0阻燃标准,颜色为灰色。
    - 端子材料:铜合金,表面镀锡。

    - 电气特性:
    - 针间距:5.08mm。
    - 适用PCB厚度范围:1.6mm至2.4mm。
    - 每排针数:20个。

    - 尺寸:
    - 长度:根据不同的型号,长度从11.98mm到128.82mm不等。
    - 宽度:固定为32.30mm。
    - 高度:固定为3.85mm。

    - 工作环境:
    - 温度范围:-40°C至+85°C。
    - 湿度范围:最大相对湿度为95%(非凝露)。


    3. 产品特点和优势




    - 高可靠性:采用高品质铜合金端子,表面镀锡,具有出色的导电性和耐腐蚀性。
    - 标准化设计:5.08mm标准间距,符合行业规范,易于集成。
    - 广泛适用性:适用于多种工业自动化控制系统和汽车电子领域,如PLC、变频器、传感器等。
    - 坚固耐用:外壳材料为PA 6-6,阻燃等级达到UL 94-V0,适合恶劣环境下的长期使用。


    4. 应用案例和使用建议




    - 应用案例:
    - 在某自动化生产线中,TE Connectivity 5.08mm间距连接器用于将多个传感器和执行器连接到主控系统上。其稳定的连接性能保证了生产过程的连续性和可靠性。
    - 在一款新型电动汽车中,该连接器被用于电池管理系统,确保实时监测电池状态并进行安全保护。

    - 使用建议:
    - 在安装过程中,应确保PCB厚度在1.6mm至2.4mm之间,以保证连接器的良好接触和稳定性。
    - 安装完成后,应定期检查连接器是否有松动或损坏,及时更换以避免影响整体系统的正常运行。


    5. 兼容性和支持




    - 兼容性:TE Connectivity 5.08mm间距连接器与市场上主流的PCB板和各种控制模块兼容,可广泛应用于不同品牌和类型的工业设备。
    - 支持服务:TE Connectivity提供全面的技术支持和售后服务,包括安装指导、故障排查和技术咨询等。


    6. 常见问题与解决方案




    - 问题一:连接器接触不良。
    - 解决方案:检查连接器是否正确插入,确认PCB板是否平整且无异物,必要时重新安装。
    - 问题二:连接器出现腐蚀现象。
    - 解决方案:检查连接器的环境条件,确保符合标准要求的温度和湿度范围,避免暴露在极端环境下。


    7. 总结和推荐




    综合来看,TE Connectivity 5.08mm间距连接器凭借其卓越的性能、广泛的适用性和良好的可靠性,成为工业自动化、汽车电子和其他复杂应用的理想选择。其标准化设计使得安装更加简便,而坚固耐用的材料使其能在恶劣环境下长期稳定运行。我们强烈推荐这款产品,尤其适合那些对连接器质量和稳定性有严格要求的应用场合。

1546111-2参数

参数 值
长*宽*高 11.98mm(长度)*8.35mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

1546111-2厂商介绍

TE Connectivity从事连接与传感解决方案的设计和制造,产品覆盖连接器、传感器、天线、继电器、开关、无源元件、线缆及热缩套管等,服务于工业自动化、汽车、能源、数据连接和医疗技术等应用。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 TE Connectivity 相关型号,如 282088-1、350536-1、1473672-1、1827570-2 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。
