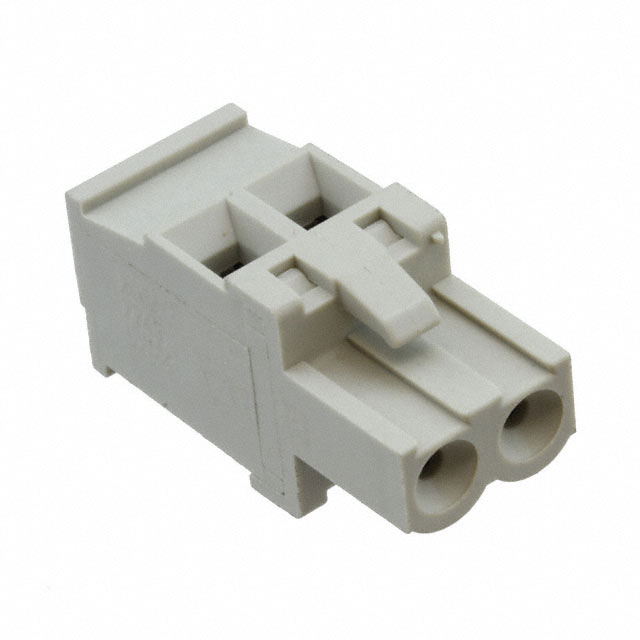

1546122-2

厂牌: TE CONNECTIVITY
产品描述: Conn Eurostyle Block F 2 POS 5.08mm Screw ST Cable Mount 15A/Contact Box
供应商型号: 571-1546122-2
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 接线座- 接头/插头和插口 1546122-2

1546122-2概述


    产品简介


    这款插件式接线端子(1546122-2)是TE Connectivity生产的一款适用于板对线连接的应用产品。它采用2位置设计,具有5.08毫米中心线距,单排配置和90度的导线进入角度,适用于30至12 AWG的导线尺寸。本产品属于PCB终端块类别,广泛应用于电源和信号电路中。

    技术参数


    - 连接器类型:插件式(Plug)
    - 连接系统:板对线(Wire-to-Board)
    - 位置数:2个
    - 行数:1行
    - 中心线距:5.08毫米
    - 导线进入角度:90度
    - 操作电压:300伏交流电
    - 接触电流:最大15安培
    - 适用导线尺寸:30至12 AWG
    - 适用温度范围:-40°C至105°C
    - 包装数量:300个
    - 阻燃材料:PA 66
    - 标识颜色:白色

    产品特点和优势


    - 独特的结构设计:采用单排设计,2位置配置,能够灵活应对各种应用场景。
    - 高效的接触:镀锡接触面,保证良好的电气连接性能。
    - 卓越的安全性:适用于宽泛的操作温度范围,从-40°C到105°C,确保在极端环境下的可靠运行。
    - 环保合规:符合RoHS、REACH、ELV等标准,符合国际环保法规要求。
    - 便于安装和维护:侧边堆叠设计,使得安装更为便捷且占用空间更小。

    应用案例和使用建议


    - 应用场景:此款终端块适用于电力传输和信号传输等应用场景,例如工业控制、家用电器、通信设备等。
    - 使用建议:建议在安装过程中严格按照技术手册进行操作,确保正确接线,以避免电气故障。另外,在高负载运行环境下,应定期检查接点状态,确保长期稳定运行。

    兼容性和支持


    - 兼容性:该产品可以与TE Connectivity的其他系列终端块(如1546109-2和1546111-2)兼容,便于扩展使用。
    - 技术支持:TE Connectivity提供全面的技术支持,包括电话咨询服务(+1 800 522 6752),并在其官方网站上提供了详尽的产品文档和技术资料,方便客户查阅。

    常见问题与解决方案


    - 问题1:导线在连接时出现松动现象。
    - 解决方案:检查导线插入深度是否足够,并重新紧固螺丝,确保导线与接线端子牢固接触。

    - 问题2:接触电阻偏大。
    - 解决方案:清洗接触面并重新插入导线,确保接触面干净无氧化。

    总结和推荐


    综上所述,这款TE Connectivity的1546122-2终端块是一款高效、安全、可靠的电子元器件产品。其优异的电气特性和环境适应性使其成为工业控制和家用电器领域的理想选择。鉴于其广泛的适用性和优良的性能表现,强烈推荐使用该产品。

1546122-2参数

参数
长*宽*高 10.16mm(长度)*12.5mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1546122-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1546122-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 1546122-2 1546122-2数据手册

1546122-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
