首页  >  产品百科  >  6-2176364-5

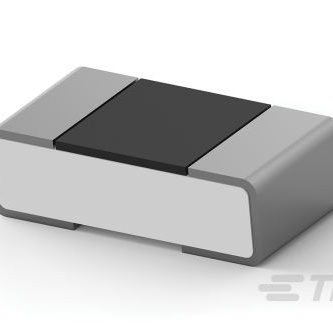

6-2176364-5

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 24.9KΩ ±0.1% 62.5mW ±10ppm/℃ 0402 贴片安装 400μm(高度)
供应商型号: Q-6-2176364-5
供应商: 期货订购
标准整包数: 5000
TE CONNECTIVITY 贴片电阻 6-2176364-5

6-2176364-5概述

    SMD Thin Film Precision Resistors - AEC-Q200 Compliant

    产品简介


    TE Connectivity 推出了这款汽车级薄膜精密芯片电阻,它是我们广受欢迎的 RN73 系列的姐妹产品。这些电阻采用高级原材料制造,并通过激光调整以达到精确的容差。因此,它们不仅适用于汽车应用,也适用于医疗设备、测量仪器及工业应用等领域。

    技术参数


    | 规格 | RQ73 1E | RQ73 1J | RQ73 2A | RQ73 2B |

    | 尺寸 | 0402 | 0603 | 0805 | 1206 |
    | 电阻范围 | 40Ω ~ 35kΩ | 40Ω ~ 130kΩ | 10Ω ~ 350kΩ | 10Ω ~ 1MΩ |
    | 容差 | ±0.1% | ±0.1% | ±0.1% | ±0.1% |
    | 温度系数 (TCR) | ±10ppm/°C | ±10ppm/°C | ±10ppm/°C | ±10ppm/°C |
    | 最大耗散功率 | 0.0625W | 0.15W | 0.2W | 0.4W |
    | 最大工作电压 | 50V | 75V | 100V | 200V |
    | 最大过载电压 | 100V | 150V | 200V | 400V |
    | 工作温度范围 | -55°C ~ 155°C| -55°C ~ 155°C| -55°C ~ 155°C| -55°C ~ 155°C|

    产品特点和优势


    这款 SMD 薄膜精密电阻具有以下显著特点:
    - 使用 SMD TaN 薄膜电阻技术。
    - 特殊的保护层覆盖在电阻元件上,提高了抗腐蚀能力。
    - 符合 AEC-Q200 标准,确保其在恶劣条件下的稳定性和可靠性。
    - 通过硫化测试(ASTM B809-95 潮湿蒸汽测试),具备抗硫化性能。
    - 符合 RoHS 标准,环保无害。

    应用案例和使用建议


    这款电阻非常适合用于汽车、医疗设备、测量仪器和工业应用。具体的应用实例包括:电池管理系统、传感器接口、信号调理电路等。对于设计工程师来说,在高精度要求和紧凑布局的场合下使用该电阻将是一个不错的选择。建议在组装过程中严格遵循指定的焊接条件,确保可靠性和长期稳定性。

    兼容性和支持


    这款电阻与多种电子设备兼容,并且可以在各种标准焊接工艺中使用。TE Connectivity 提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助和支持。

    常见问题与解决方案


    1. 问题: 焊接后电阻值变化较大。
    - 解决方案: 确保焊接条件符合标准,如使用指定的焊料和焊接温度。

    2. 问题: 抗硫化性能不佳。
    - 解决方案: 在存储时避免暴露于腐蚀性环境中,如硫酸盐、氯气或酸性气体。

    总结和推荐


    这款 SMD 薄膜精密电阻以其卓越的精度、稳定的性能和广泛的适用性脱颖而出。它不仅满足了 AEC-Q200 标准的要求,还提供了出色的抗硫化能力和良好的机械强度。总的来说,这是一款值得推荐的产品,特别适合对精度和可靠性有较高要求的应用场景。

6-2176364-5参数

参数
电阻值 24.9KΩ
精度 ±0.1%
额定功率 62.5mW
温度系数 ±10ppm/℃
长*宽*高 400μm(高度)
通用封装 0402
安装方式 贴片安装
应用等级 汽车级

6-2176364-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-2176364-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 6-2176364-5 6-2176364-5数据手册

6-2176364-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.3875 ¥ 3.1775
50000+ $ 0.3675 ¥ 3.0135
100000+ $ 0.3463 ¥ 2.8393
250000+ $ 0.3263 ¥ 2.6753
500000+ $ 0.3063 ¥ 2.5113
库存: 500000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 15887.5
