3-1617515-2

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: TE\'s 3SBC DPDT relays are low-profile, current-calibrated, monostable relays with RF designs. Suitable for military applications.
供应商型号: N-3-1617515-2
供应商: 云汉优选
标准整包数: 1

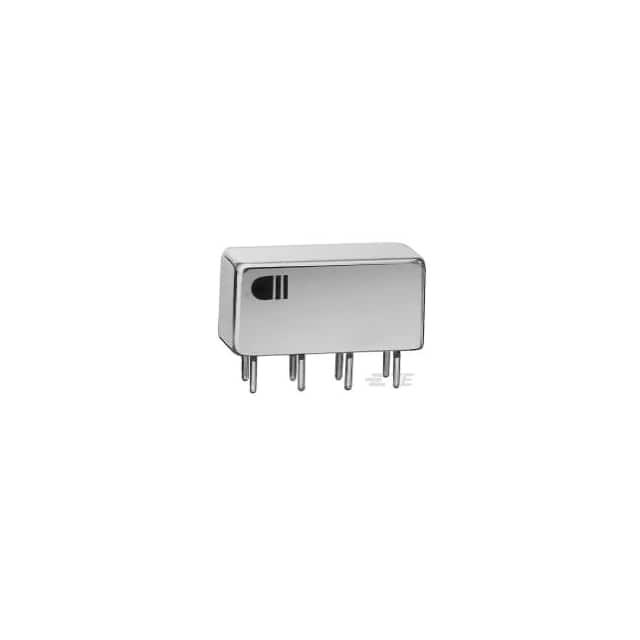

TE CONNECTIVITY 信号继电器 3-1617515-2

3-1617515-2概述


    产品简介


    电子元器件类型与功能
    本文将介绍一种应用于低信号继电器领域的双极电保持型继电器。这些继电器在直流电阻、直流感性负载和交流电阻负载方面的额定电流为2安培或更少。它们主要用于电子封装中,能够有效节省空间,并且能够在广泛的温度范围内稳定工作。此外,这些继电器还具有内部二极管,用于抑制线圈瞬变,确保可靠运行。根据不同的型号,这些继电器可能符合MIL-R-39016/13或MIL-R-39016/37和MIL-R-39016/38标准。

    技术参数


    电气特性
    - 直流电阻性负载:2安培@28伏特(50,000次操作)
    - 直流感性负载:0.5安培@28伏特,200mH
    - 交流电阻性负载:0.5安培@115伏特
    - 交流负载:0.125安培@115伏特(外壳接地)
    - 低电平:50微安@50毫伏
    - 峰值交流或直流
    - 接触电阻:最大0.050欧姆;寿命测试后最大0.150欧姆
    - 寿命:额定负载下100,000次操作;低电平负载下1,000,000次操作
    操作特性
    - 启动时间:最大4毫秒
    - 释放时间:最大6毫秒
    - 接触弹跳:1.5毫秒
    - 绝缘强度:海平面500伏特交流电压;海拔70,000英尺及以上350伏特交流电压
    - 绝缘电阻:温度范围内的最小1,000兆欧
    环境特性
    - 振动:至3000赫兹时30G
    - 冲击:11毫秒内100G
    - 温度:-65°C至+125°C

    产品特点和优势


    这些继电器的显著特点是其紧凑的外形尺寸(仅0.32英寸高),并且通过内部二极管来实现对线圈瞬变的有效抑制。这使得它们不仅节省空间,还能在高温和低温环境下稳定工作。此外,这类继电器经过严格测试,能够满足各种应用需求,特别是在军用和航空领域中具有较高的可靠性。

    应用案例和使用建议


    这些继电器广泛应用于电信、航空航天和军事等领域,尤其是在需要紧凑结构和高可靠性的场合。对于安装这类继电器,建议采用适当的连接方式以确保接触良好,避免过高的接触电阻。此外,在选择继电器时应考虑其适用的工作电压和电流范围,以确保安全和高效运行。

    兼容性和支持


    这些继电器设计兼容多种标准,如MIL-R-39016系列。厂商提供详尽的技术文档和专业的技术支持服务,帮助客户在不同应用场景中正确使用和维护这些继电器。

    常见问题与解决方案


    1. 启动时间和释放时间较长
    - 解决方法:检查接线是否正确,确认供电电压和电流是否符合要求。

    2. 接触电阻异常大
    - 解决方法:清洁接触面或更换继电器。
    3. 寿命低于预期
    - 解决方法:检查工作环境条件,确保在额定范围内运行。

    总结和推荐


    综上所述,这些低信号继电器因其紧凑的设计、可靠的性能和宽泛的工作温度范围,成为多种应用的理想选择。它们在通信、航空航天和军事领域中表现出色。如果需要寻找一款高性能、高可靠性的继电器产品,这些继电器无疑是一个值得考虑的选择。

3-1617515-2参数

参数
交流线圈电压 -
交流开关电压 -
绝缘 -
直流线圈电压 -
触头外形 -
线圈电流 -
插入损耗 -
最大开关电流 -
线圈电阻 650Ω
直流开关电压 -
运行时间 -
释放时间 -
负载电流额定值 -
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 盒装

3-1617515-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1617515-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY 3-1617515-2 3-1617515-2数据手册

3-1617515-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 244.6268 ¥ 2079.3278
20+ $ 237.7034 ¥ 2020.4789
25+ $ 217.7496 ¥ 1850.8716
50+ $ 205.0302 ¥ 1742.7567
100+ $ 192.3108 ¥ 1634.6418
250+ $ 178.8978 ¥ 1520.6313
500+ $ 168.7794 ¥ 1434.6249
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2079.32
