W23-X1A1G-3

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 热断路器, W23 系列, 3A, 1 极
供应商型号: 7820889
供应商: 海外现货
标准整包数: 1

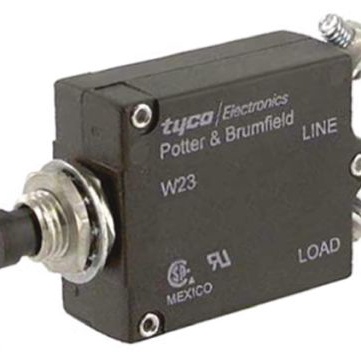

TE CONNECTIVITY 断路器 W23-X1A1G-3

W23-X1A1G-3概述


    产品简介


    产品名称:泰科电子热保护型断路器(W23系列和W31系列)
    本系列产品主要包括两种型号:W23和W31。它们是一种单极开关,具备过载保护功能,主要用于电路的安全保护,如家用电器、工业设备等领域的电源线路。这两种断路器的设计使其能够承受从0.5安培到50安培的电流范围,不仅可以用作简单的开关来控制电路通断,还能在电流超过安全值时自动切断电路,从而保护设备免受损害。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 0.5A至50A |
    | 最大操作电压 | 50VDC或240VAC(最高400Hz) |
    | 保护曲线 | 时间-电流曲线@+25℃ |
    | 过载保护 | 在135%额定电流下1小时内必须触发 |
    | 跳闸曲线 | 见上图 |
    | 断流能力 | 0.5-50A型号:1000A @240VAC;10-20A型号:2000A@50VDC |
    | 终端形式 | 螺丝连接 |
    | 重量 | <2oz (57g) |
    | 尺寸 | 见图纸,单位为英寸(毫米) |

    产品特点和优势


    产品特点:
    - 支持0.5安培到50安培的电流范围。
    - 可用作简单开关或过载保护。
    - 无法在过载状态下手动复位。
    - W23具有可视的跳闸指示带。
    - 螺丝终端连接。
    - 跳闸自由设计。
    - 符合UL 1077和CSA标准。
    产品优势:
    - 多功能性: 作为开关和过载保护器,适用于多种场合。
    - 安全性: 自动跳闸功能确保设备在过载时不会受损。
    - 高可靠性: 热补偿设计保证在不同环境温度下的稳定性。
    - 合规性: 满足行业安全标准,适用范围广。
    - 便捷性: 直观的跳闸指示带便于快速检查设备状态。

    应用案例和使用建议


    应用案例:
    这些断路器广泛应用于家用电器(如空调、冰箱)、办公设备、工业设备等领域。例如,在家庭电路中,可以安装在电冰箱、洗衣机等电器的电源线上,起到保护作用。在工业环境中,如电动机、驱动器等设备上使用时,它们可以有效地防止过载导致的故障和损坏。
    使用建议:
    - 确保接线正确且牢固连接。
    - 定期检查跳闸指示灯,确保其正常工作。
    - 根据实际应用场景选择合适的电流等级。
    - 在安装前确认符合UL 1077和CSA标准,以确保设备合规性。
    - 若长时间出现过载跳闸现象,需检查负载是否超出设计范围并进行调整。

    兼容性和支持


    兼容性:
    泰科电子的热保护型断路器W23系列和W31系列已获得多项认证,包括UL 1077和CSA标准,这意味着它们与其他制造商生产的电气设备具有良好的兼容性。此外,螺丝终端连接方式使它们能够方便地集成到现有的电路系统中。
    支持:
    泰科电子提供了全面的技术支持服务。如果用户在安装或使用过程中遇到任何问题,可以联系技术支持部门寻求帮助。同时,用户还可以访问泰科电子官网获取更多技术资料和培训资源。

    常见问题与解决方案


    常见问题:
    - 设备频繁跳闸,原因可能是过载或短路。
    - 指示灯不亮,可能是因为未正确安装或损坏。
    - 温度过高,可能是因为安装位置通风不良或散热效果不佳。
    解决方案:
    - 减少负载或更换更大容量的断路器。
    - 检查接线是否松动或损坏,并重新安装。
    - 移动断路器至通风良好的位置或增加散热措施。

    总结和推荐


    综上所述,泰科电子的热保护型断路器W23系列和W31系列是市场上非常可靠的产品。其出色的性能参数、广泛应用的兼容性以及强大的技术支持体系使其在市场上具备显著的竞争优势。我们强烈推荐该产品用于需要可靠电路保护的应用场景,如家庭电器、工业设备等领域。

W23-X1A1G-3参数

参数
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 推拉,柱塞
额定电流 3A
极数 1
额定电压-AC 240V
额定电压-DC 50V
长*宽*高 40.64mm*17.53mm*35.15mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W23-X1A1G-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W23-X1A1G-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W23-X1A1G-3 W23-X1A1G-3数据手册
