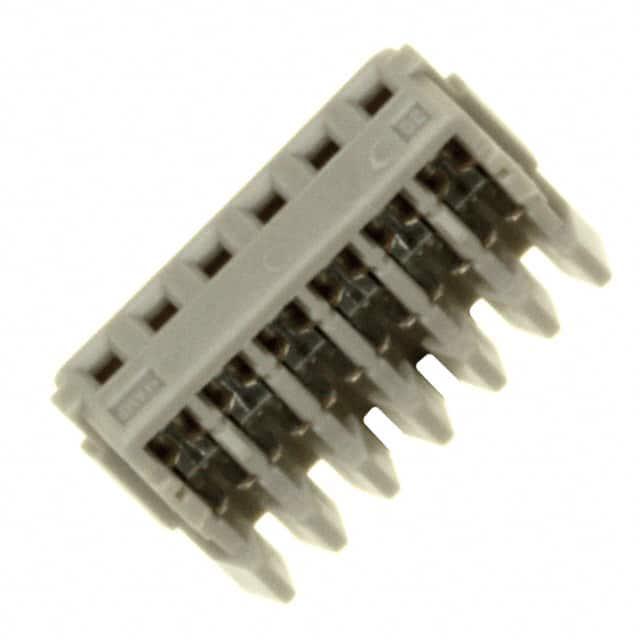

353293-6

厂牌: TE CONNECTIVITY
产品描述: 泰科电子 IDC连接器, AMP Mini CT系列, 母座, 6路, 1.5mm节距, 电缆安装
供应商型号: 26M-353293-6
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 353293-6

353293-6概述


    产品简介


    本产品为353293-6型接插件组装件(Connector Assembly),属于接线板连接器(Wire-to-Board Connector)的一种,适用于需要将导线与电路板进行可靠连接的应用场景。该产品采用绝缘位移连接方式(Insulation Displacement Connection, IDC),拥有6个位置,并且是自然颜色(Natural)。此款接插件由AMP Mini CT生产,适合用于电力和信号电路的应用环境中。

    技术参数


    - 中心线间距(Centerline/Pitch):1.5 mm [0.06 in]
    - 位置数量(Number of Positions):6
    - 连接系统(Connector System):线到板(Wire-to-Board)
    - 连接器及壳体类型(Connector & Housing Type):插座(Receptacle)
    - 接触电流额定值(Max Contact Current Rating):2 A
    - 终止方法(Termination Method):绝缘位移(Insulation Displacement, IDC)
    - 操作温度范围(Operating Temperature Range):-30°C 至 105°C [-22°F 至 221°F]

    产品特点和优势


    353293-6型接插件组装件的主要优势在于其高可靠性、易安装性和广泛的适用性。它采用自然颜色设计,简化了识别和组装过程。绝缘位移连接方式(IDC)使得电线可以直接插入连接器,无需剥去绝缘层,从而提高连接速度和效率。此外,该产品能够承受的电流高达2A,且具有良好的耐温性能,能够在极端环境下稳定运行。

    应用案例和使用建议


    这款接插件广泛应用于各种电子设备和工业控制系统中,例如家用电器、通信设备、医疗设备以及汽车电子系统等。根据手册中的应用示例,这种接插件特别适合用于需要高效、可靠连接的应用场景。为了更好地利用这些特点,我们建议用户在安装时尽量避免过度弯曲或拉伸连接器的引脚,并确保电缆与接插件的正确对齐以实现最佳连接效果。

    兼容性和支持


    该接插件可与多个系列的产品兼容,如353293-6系列内的其他型号。TE Connectivity(TE)公司提供了全面的技术支持和服务,包括电话技术支持热线(+1 800 522 6752)以及在线资源访问,以帮助客户解决在使用过程中可能遇到的各种问题。同时,TE还提供了详细的合规性文档,以确保符合相关环保标准,如欧盟RoHS、ELV以及REACH等。

    常见问题与解决方案


    - 问题:如何确保电线正确安装?
    - 解决方案:使用配套工具如MIMI CT PISTOL TOOL来压接电线,确保电线被正确压入并锁定在接插件内。
    - 问题:如何处理过高的操作温度?
    - 解决方案:在高温环境下使用时,可以考虑增加散热措施或选择其他具有更高温度适应性的接插件。

    总结和推荐


    总体而言,353293-6型接插件组装件凭借其高效的连接性能、可靠的操作特性和良好的环境适应能力,在众多应用场景中表现出色。我们强烈推荐这一产品给需要高质量线到板连接解决方案的客户。TE Connectivity的全面支持体系进一步提升了产品的使用体验和安全性。如果您正在寻找一个耐用、可靠的接插件解决方案,353293-6无疑是您的理想选择。

353293-6参数

参数
间距 1.5mm
类型 Receptacle
触头镀层厚度 -
触头镀层
排数 1
针脚数 6pin
线规 26-28 AWG
颜色 灰色
电缆端接 IDC
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

353293-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

353293-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 353293-6 353293-6数据手册

353293-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
