66566-4

产品分类: 多用途触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀金压接端子 公端子, Type III+系列, 最大0.6mm², 最小0.2mm²
供应商型号: 26M-66566-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 多用途触头 66566-4

66566-4概述


    产品简介

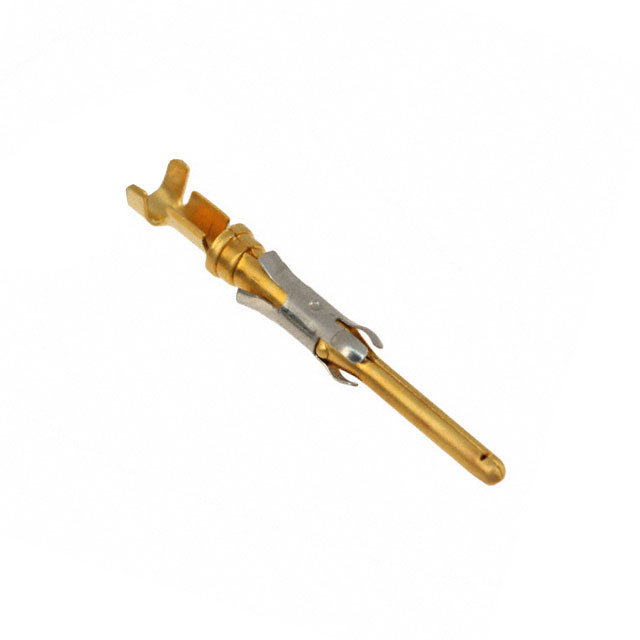

    66566-4 Pin Contact 是一种精密的电子元器件,属于AMP Type III+系列的产品。这款接插件主要用于信号和电力传输的应用场景,具有较高的可靠性。它采用铜合金基材,并且接触部分经过镀贵金属处理,保证了良好的电连接性和长期耐用性。主要功能是通过精确的压接方式连接导线到电子设备上,广泛应用于工业自动化、通讯设备、汽车电子等领域。

    技术参数


    - 尺寸与接触面积:
    - 接触尺寸:16号
    - 压接区域镀层材料:锡
    - 插针直径:1.57mm (0.062英寸)

    - 电气特性:
    - 最大电流承载能力:13A
    - 可适配绝缘层直径范围:1.52–3.05mm (0.06–0.12英寸)
    - 导线规格:24–20 AWG (0.2–0.6mm²)

    - 环境条件:
    - 工作温度范围:-55°C 至 150°C (-67°F 至 302°F)

    产品特点和优势


    - 高可靠性和稳定性: 使用珍贵金属镀层确保长时间稳定的工作性能。
    - 广泛的适用范围: 能够满足多种电路应用的需求,包括电源和信号传输。
    - 易于安装和维护: 简单的压接方式使得安装和更换都非常便捷。
    - 环保合规性: 符合欧盟RoHS、REACH等环保标准,确保其对环境无害。

    应用案例和使用建议


    此款接插件广泛用于工业自动化设备、通讯系统、汽车电子等领域。例如,在自动化控制系统中,可以用来连接传感器与主控制器;在汽车电子系统中,可作为电源和信号传输的关键部件。
    使用建议:
    - 在安装前应检查导线的规格是否符合要求。
    - 确保导线绝缘层剥除长度一致,以实现最佳的机械和电气连接效果。
    - 定期检查接插件的接触电阻和外观状态,及时更换损坏部件。

    兼容性和支持


    此接插件能够与多个同系列型号的连接器配合使用,如CAT-AM71-C83998K、CAT-AM71-C83998J等。制造商提供了详细的安装指南和维修手册,并提供技术支持热线:+1 800 522 6752。此外,用户可以通过官网下载更多技术文档和图纸资料。

    常见问题与解决方案


    - Q: 无法正确安装压接工具时怎么办?
    - A: 请确保压接工具设置正确,并根据说明书进行校准。如果问题仍然存在,建议联系官方客服寻求帮助。
    - Q: 如何检查接触电阻是否正常?
    - A: 使用专业的电阻测试仪进行测量,确保阻值在规定的范围内。若超出范围,则需要检查连接器的状况并进行必要的更换。

    总结和推荐


    66566-4 Pin Contact凭借其卓越的电气性能、稳定的环境适应性和广泛的适用范围,成为了市场上的一款高性能产品。其易安装、易维护的特点也使其在市场上具有较强的竞争力。综上所述,该产品非常适合用于各种信号和电力传输场合,强烈推荐使用。
    如有任何疑问或需求,请随时拨打官方技术支持电话或访问官方网站获取更多信息。

66566-4参数

参数
长*宽*高 24.56mm(长度)*4.06mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装

66566-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

66566-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 66566-4 66566-4数据手册

66566-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.4
10+ ¥ 10.2857
100+ ¥ 8
500+ ¥ 7.2
1000+ ¥ 6.5455
库存: 260
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 14.4
直接购买
加入购物车
