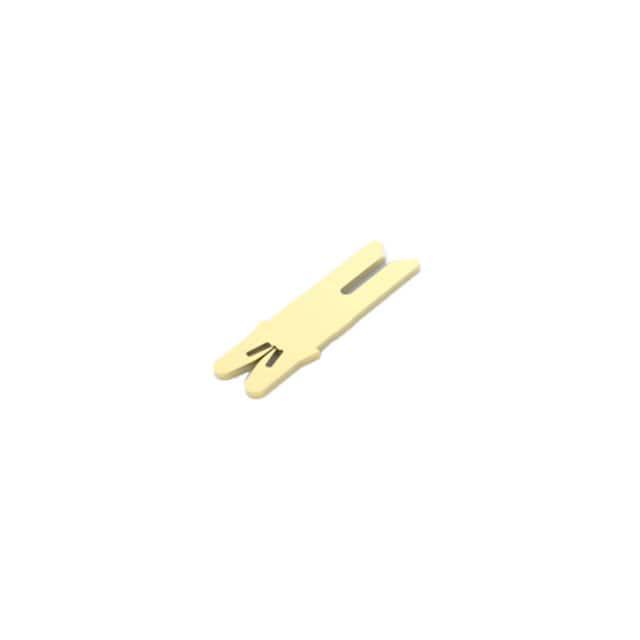

1601108-1

产品分类: 端子 - 磁线端子
厂牌: TE CONNECTIVITY
产品描述: Magnet Wire Terminal Reel
供应商型号: N-1601108-1
供应商: 云汉优选
标准整包数: 30000
TE CONNECTIVITY 端子 - 磁线端子 1601108-1

1601108-1概述

    # 电子元器件技术手册:磁线端子1601108-1

    产品简介


    磁线端子1601108-1是一种专为电线与电线之间连接设计的电子元器件。该产品主要用于各种电线之间的连接,特别适用于需要高可靠性和稳定性的应用场景。主要功能包括提供电线之间的电气连接和机械固定,广泛应用于家电、工业自动化、通信设备等多个领域。

    技术参数


    规格和性能参数
    - 磁线尺寸:0.16 – 1.02 mm
    - 导线尺寸:0.5 mm²
    - 磁线端子类型:电线与电线连接型(Wire-to-Wire)
    - 端子电镀材料:无电镀处理
    - 端子方向:直插式(Straight)
    - 端接方法:绝缘位移连接(IDC)
    - 产品长度:13.31 mm
    - 库存厚度(磁线侧):0.5 mm (0.02 in)
    - 包装方式:卷盘(Reel)
    工作环境
    - 绝缘选项:无绝缘层
    - 基材:铜
    合规性
    - 符合欧盟RoHS指令2011/65/EU
    - 符合欧盟ELV指令2000/53/EC
    - 符合中国RoHS 2指令
    - 低卤素含量:Br, Cl, F, I < 900 ppm per homogenous material;不含BFR/CFR/PVC

    产品特点和优势


    1. 兼容性强:支持不同直径和类型的磁线(从34到18 AWG),适用于多种电线尺寸。
    2. 可靠性高:采用绝缘位移连接技术,确保连接的稳定性和可靠性。
    3. 操作简便:无电镀处理的端子,便于快速安装和拆卸。
    4. 环境友好:符合多项环保标准,对环境友好。

    应用案例和使用建议


    应用案例
    磁线端子1601108-1广泛应用于家用电器、工业自动化控制和通信设备中。例如,在智能家电中用于连接不同的电路板和组件;在工业自动化控制系统中,用于连接传感器和执行器。
    使用建议
    - 在安装过程中,确保电线正确插入端子,避免接触不良。
    - 定期检查端子连接处是否有松动现象,及时进行维护。
    - 使用绝缘工具操作,避免直接接触带电部分,保证操作安全。

    兼容性和支持


    - 兼容性:可与其他标准电线和端子配合使用,适用于不同型号的电线。
    - 技术支持:如需技术支持,请拨打 +1 800 522 6752,获得专业的技术支持和服务。

    常见问题与解决方案


    常见问题及解决办法
    1. 端子连接不稳定
    - 解决方法:重新检查电线插入是否到位,确保接触良好。
    2. 端子氧化
    - 解决方法:清洁端子表面,使用适当的导电润滑剂防止氧化。
    3. 电线脱落
    - 解决方法:检查并重新固定端子,确保电线牢固连接。

    总结和推荐


    磁线端子1601108-1凭借其可靠的连接性能和广泛的适用范围,在电子元件市场上具有很高的竞争力。其兼容性强、易于安装和维护的特点,使其成为众多应用场景的理想选择。总的来说,强烈推荐使用这款磁线端子以提高系统的稳定性和可靠性。
    如果您有任何疑问或需要进一步的支持,请随时联系我们的技术支持团队。

1601108-1参数

参数
零件状态 在售
包装方式 卷带包装

1601108-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1601108-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 磁线端子 TE CONNECTIVITY 1601108-1 1601108-1数据手册

1601108-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
