62001-1

产品分类: 端子 - 磁线端子
厂牌: TE CONNECTIVITY
产品描述: SPLICE AMVAR 3000-7000 020BR
供应商型号: N-62001-1
供应商: 云汉优选
标准整包数: 20000
TE CONNECTIVITY 端子 - 磁线端子 62001-1

62001-1概述


    产品简介

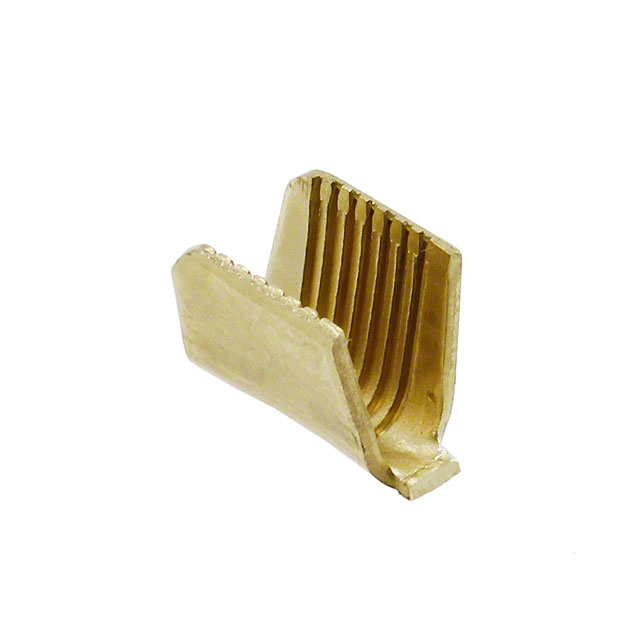

    产品名称:AMPLIVAR 7 Serration Pigtail Splice
    产品类型: 这是一款Pigtail Splice(接线耳),适用于15.5至12 AWG的电线尺寸,即1.54至3.46平方毫米的线径。该产品主要功能是用于铜线之间的连接和固定,适用于各种工业和电子产品中的电路连接。
    主要功能: 支持多根导线的连接,通过7个锯齿形切口增加导电接触面积,确保稳定的电气连接。其紧凑设计使得安装方便且占用空间小。
    应用领域: 适用于家用电器、工业控制、通信设备、汽车电子等多种领域的电气线路连接。广泛应用于需要可靠连接和耐用性的场合。

    技术参数


    | 参数 | 值 |

    | 额定电压 | 250 V |
    | 导线尺寸范围 | 1.54 - 3.46 mm² |
    | 线径范围 | 15.5 - 12 AWG |
    | 接线容量 | 3 |
    | 切割齿数 | 7 |
    | 重量 | 0.577 g |
    | 终端材料厚度 | 0.02 in (0.51 mm) |
    | 产品长度 | 0.225 in (5.72 mm) |
    | 操作温度范围 | -65°C 至 150°C |
    | 包装数量 | 20,000 |
    | 螺纹宽度 | 0.14 in (3.56 mm) |

    产品特点和优势


    特点和优势:
    - 可靠连接: 采用7个锯齿形切口设计,增加了接触面积,确保稳定的电气连接。
    - 广泛适用: 支持多种导线类型,包括磁线和固态导线。
    - 耐用性强: 使用铜材料作为基体,提高了导电性能和抗腐蚀能力。
    - 安装便捷: 开放式管脚设计使得安装更加容易,占用空间小。
    - 符合标准: 符合欧盟RoHS、REACH、ELV等环保标准,适用于全球市场。

    应用案例和使用建议


    应用案例:
    - 家用电器:用于冰箱、洗衣机等电器设备的内部电路连接。
    - 工业控制:应用于工业自动化控制系统中的信号传输。
    - 通信设备:用于无线通信基站、交换机等设备内部连接。
    - 汽车电子:用于车载电气系统的稳定连接。
    使用建议:
    - 在安装前确保导线清洁无杂质,避免影响接触效果。
    - 在安装过程中应尽量保持操作温度在-65°C至150°C范围内,避免极端环境导致的性能下降。
    - 定期检查和维护以保证长期稳定性。

    兼容性和支持


    兼容性:
    - 该产品与铜基导线及其他特定类型的磁线和固态导线兼容。
    - 可以与其他同类产品配合使用,提供灵活的应用选择。
    支持:
    - 有关产品的技术支持,请拨打 +1 800 522 6752。
    - 产品页面上提供了详尽的合规文档,包括RoHS、REACH、ELV等标准的符合情况说明。
    - 厂商还提供了详细的产品使用手册和技术文档,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线连接不稳定 | 确保导线插入深度足够,并按要求进行安装。 |
    | 遇到机械损坏 | 更换新的接线耳,避免再次发生相同问题。 |
    | 连接点发热 | 检查是否有过载现象,调整负载以减少热量产生。 |
    | 连接处电气特性下降 | 检查是否存在接触不良的情况,重新安装确保接触良好。 |

    总结和推荐


    综述:
    AMPLIVAR 7 Serration Pigtail Splice凭借其可靠的电气连接性能和广泛的应用范围,在工业和消费电子领域具有明显的优势。其紧凑的设计、良好的机械强度和出色的耐久性使其成为电路连接的理想选择。符合多种环保标准,确保其在全球市场的适用性。
    推荐意见:
    鉴于该产品具备以上诸多优势,强烈推荐在需要可靠电气连接的场合下使用。无论是家用电器还是工业控制领域,AMPLIVAR 7都能满足用户的高性能需求。

62001-1参数

参数
长*宽*高 8mm(长度)*4.58mm(宽度)
零件状态 在售
包装方式 卷带包装

62001-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

62001-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 磁线端子 TE CONNECTIVITY 62001-1 62001-1数据手册

62001-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ $ 0.0318 ¥ 0.2703
40000+ $ 0.0288 ¥ 0.2451
100000+ $ 0.0275 ¥ 0.2341
500000+ $ 0.0265 ¥ 0.2254
1000000+ $ 0.0255 ¥ 0.2168
库存: 60000
起订量: 20000 增量: 20000
交货地:
最小起订量为:20000
合计: ¥ 5406
