63667-1

产品分类: 端子 - 磁线端子
厂牌: TE CONNECTIVITY
产品描述: Mag-Mate Terminal 16-17.5AWG Brass Tab 21.08mm Tin T/R
供应商型号: 63667-1
供应商: 云汉优选
标准整包数: 5000

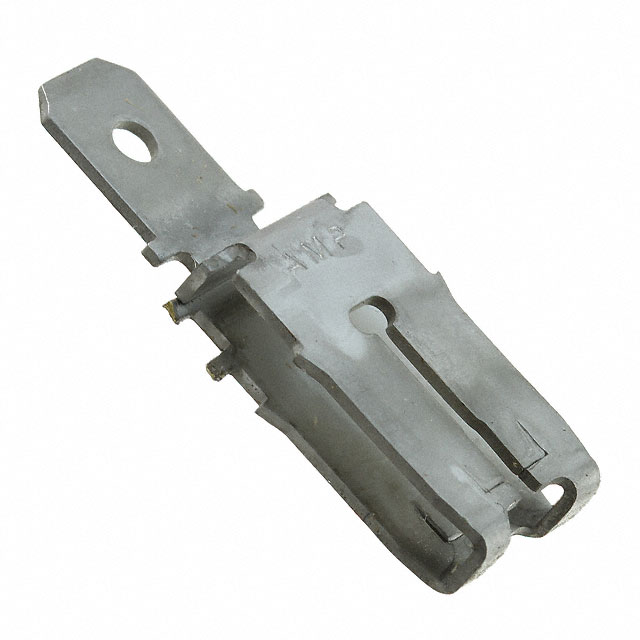

TE CONNECTIVITY 端子 - 磁线端子 63667-1

63667-1概述

    MAG-MATE 电子元器件技术手册

    1. 产品简介


    产品名称: MAG-MATE
    产品型号: 63667-1
    制造商: TE Connectivity
    产品类型: 铝线和磁线端子
    主要功能: 提供铝线和磁线的安全可靠连接
    应用领域: 广泛应用于汽车、工业自动化、航空航天等领域

    2. 技术参数


    | 参数 | 规格 |

    | 铝线尺寸 | 1.22 – 1.45 mm |
    | 磁线尺寸 | 1.09 – 1.29 mm |
    | 匹配插槽尺寸 | Size 4 |
    | 接触片厚度 | 0.51 mm |
    | 接触片宽度 | 4.78 mm |
    | 插头厚度(磁线侧) | 0.51 mm |
    | 终端高度 | 12.83 mm |
    | 产品长度 | 21.08 mm |
    | 连接方式 | 绝缘位移连接(IDC) |
    | 插头保留类型 | 孔型 |
    | 绝缘选项 | 无绝缘 |
    | 工作温度范围 | -65 – 150 °C |
    | 胶合材料 | 铝、铜 |
    | 适用型号 | TE内部编号:63667-1 |

    3. 产品特点和优势


    - 兼容性广: 适用于不同规格的铝线和磁线。
    - 高可靠性: 使用先进的绝缘位移连接技术,确保长期稳定可靠的连接。
    - 安全性高: 设计符合多项环保标准,如RoHS、REACH等。
    - 易于安装: 插头保留孔设计简化安装过程。

    4. 应用案例和使用建议


    应用场景: 通常用于汽车电线束连接、工业控制系统的信号传输等。
    使用建议:
    - 在进行铝线连接时,务必确认铝线尺寸符合1.22 – 1.45 mm。
    - 安装过程中要保证磁线与接触片之间的接触良好,以减少电阻损耗。
    - 定期检查连接部位是否有松动,及时加固。

    5. 兼容性和支持


    - 兼容性: 与大小为Size 4的插槽兼容。
    - 支持和服务: 制造商提供全面的技术支持,如需帮助可拨打 +1 800 522 6752。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保接触片完全插入并牢固固定。 |
    | 温度过高 | 检查安装环境,避免高温环境,并确保通风良好。 |
    | 插入困难 | 检查插槽和接触片是否有异物或损伤。 |

    7. 总结和推荐


    综合评估: MAG-MATE 63667-1 是一款高效可靠的电子元器件,特别适合于需要安全可靠连接的应用场合。其广泛兼容性、优异的性能和良好的稳定性使其在市场上具有很强的竞争力。
    推荐使用: 推荐在汽车、工业自动化和航空航天等领域的电线连接应用中使用该产品。它不仅能够满足各类工程需求,还具备出色的环保特性,非常适合追求高质量连接解决方案的用户。

63667-1参数

参数
长*宽*高 4mm(长度)*4mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装
