3-640427-8

厂牌: TE CONNECTIVITY

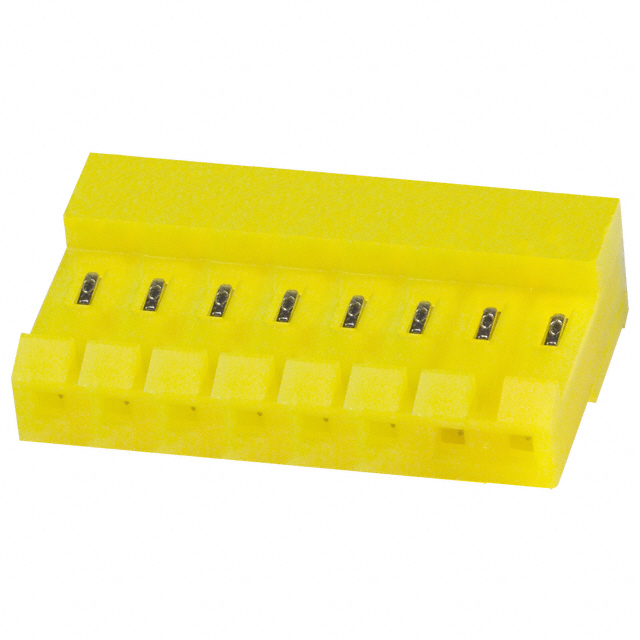

产品描述: TE Connectivity MTA-156 系列 8路 3.96mm节距 直角 母 IDC 连接器 3-640427-8, 电缆安装
供应商型号: N-3-640427-8
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 3-640427-8

3-640427-8概述


    产品简介


    本产品是一款连接器组件(Connector Assembly),适用于电线与板端之间的连接。具体型号为3-640427-8,其主要功能是实现电线与电路板之间的可靠连接,适用于需要高电流传输的应用场合。该产品属于矩形电源连接器(Rectangular Power Connectors)系列,特别设计用于工业自动化、通信设备、汽车电子以及各种电源管理系统等领域。

    技术参数


    - 中心线间距(Pitch): 3.96 mm [0.156 in]
    - 位置数(Number of Positions): 8
    - 接触类型(Contact Type): 插座(Receptacle)
    - 电缆出口角度(Cable Exit Angle): 90°
    - 接触材料(Contact Base Material): 铜合金
    - 最大电流额定值(Contact Current Rating (Max)): 7 A
    - 操作电压(Operating Voltage): 600 VAC
    - 工作温度范围(Operating Temperature Range): -55 – 105 °C [-67 – 221 °F]
    - 兼容绝缘直径范围(Compatible Insulation Diameter Range): 2.41 mm [0.095 in]
    - 阻燃等级(Flammability Rating): UL 94V-2
    - 认证标准(Certifications): CSA Rated, UL Recognized

    产品特点和优势


    该产品的主要特点是采用了8个位置的插座设计,能够支持8根电线的可靠连接。同时,它还具备出色的电气特性,包括600 VAC的操作电压和7 A的最大电流额定值。产品采用高质量的铜合金作为接触材料,并且接触面经过镀锡处理,确保了长期的电气稳定性和机械强度。此外,该产品通过了严格的UL和CSA认证,保证了其在各种苛刻环境下的可靠性。

    应用案例和使用建议


    应用案例
    该产品广泛应用于工业自动化控制系统、通信设备、汽车电子系统以及各类电源管理装置。例如,在工业自动化领域,该连接器可以用于控制柜内的电源分配;在通信设备中,可以用于信号传输系统的连接。
    使用建议
    在安装过程中,需注意电缆的绝缘直径必须在2.41 mm [0.095 in]范围内,以确保良好的接触效果。此外,操作时应保持连接器处于干燥和清洁的环境中,避免灰尘和水分的侵入。如果需要进行频繁的插拔操作,建议使用配套的面板安装工具以提高安装效率和稳定性。

    兼容性和支持


    该产品可以与其他符合MTA 156标准的连接器组件兼容,具体可参见相关配件表。厂商提供了详尽的技术支持服务,包括电话咨询(+1 800 522 6752)、产品页面上的文档下载和维护工具提供等。如有任何疑问或技术支持需求,均可通过上述渠道获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针不易插入插座 | 检查插针和插座是否有污垢或损坏,如有则需清洁或更换。 |
    | 连接松动 | 确保插针和插座的锁紧机构正确安装,必要时检查锁定机制是否有损坏。 |
    | 连接不稳定 | 检查电缆与插针的连接是否牢固,确认电缆绝缘直径符合要求。 |

    总结和推荐


    综上所述,3-640427-8型号的矩形电源连接器以其出色的电气特性和可靠的设计,在多种应用场景中表现出色。其坚固耐用、操作简便的特点使其成为众多行业中电源连接的理想选择。基于其优越的性能和广泛的适用范围,我们强烈推荐该产品给所有需要高可靠电源连接解决方案的客户。

3-640427-8参数

参数
间距 3.96mm
线规 20 AWG
颜色 黄色
针脚数 8pin
触头镀层厚度 2.03μm
类型 Locking Ramp,Receptacle
电缆端接 IDC
排数 1
触头镀层
长*宽*高 31.6992mm(长度)*9.02mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

3-640427-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-640427-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 3-640427-8 3-640427-8数据手册

3-640427-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
