2213933-3

厂牌: TE CONNECTIVITY
产品描述: BUCHANAN WireMate 表面贴装 TB 系列接头专为寻求利用完整表面贴装 PCB 配件的客户而设计。接头有 3.5 mm 和 5.0 mm 两种引脚间距,有或无保持力插头。
供应商型号: N-2213933-3
供应商: 云汉优选
标准整包数: 475

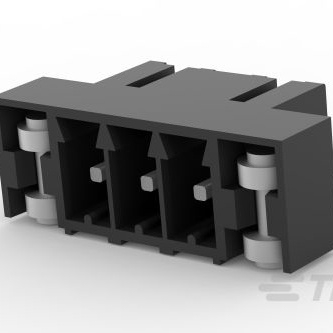

TE CONNECTIVITY 接线座- 接头/插头和插口 2213933-3

2213933-3概述

    TE Connectivity(TE)的BUCHANAN WireMate连接器表面贴装TB系列技术手册

    产品简介


    TE Connectivity(TE)推出的BUCHANAN WireMate连接器表面贴装TB系列是专为满足客户从波峰焊接转向表面贴装(SMT)印刷电路板(PCB)处理需求而设计的两件式可插拔连接器解决方案。这一系列包含垂直和直角配置的2至12极表面贴装头和相应的插头。这些表面贴装头使客户能够顺利过渡到全表面贴装加工的PCB制造流程。

    技术参数


    - 电流/电压等级:
    - 3.5mm: 2-12位置:8A @ 300VAC
    - 5.0mm: 2-9位置:15A @ 300VAC
    - 5.0mm: 10-12位置:10A @ 300VAC
    - 冲击耐受电压:2500 VAC
    - 线径:
    - 3.5mm: 30-16 AWG
    - 5.0mm: 26-12 AWG
    - 螺丝扭矩:4.5 in-lbf
    - 材料:
    - 塑料外壳:阻燃等级UL 94 V-0
    - 接触点:铜合金,镀锡
    - 产品认证:UL E60677

    产品特点和优势


    1. 简单回流焊:表面贴装头允许进行简单的回流焊接和更快的PCB组装过程。
    2. 稳固安装:通过锁定特性确保PCB牢固安装。
    3. 多样化接线角度:提供90度、180度和270度的线材入口插头,增加灵活性。

    应用案例和使用建议


    - 应用场景:广泛应用于HVAC设备和控制系统、工业控制系统、安防系统、工业照明解决方案以及电梯/自动扶梯等领域。
    - 使用建议:确保在安装过程中使用合适的线径和螺丝扭矩以保持良好的接触,从而避免因松动而导致的连接问题。

    兼容性和支持


    该系列的产品提供了多种型号和配置选择,可以方便地与其他标准的SMT元件配合使用。TE Connectivity为购买该产品的客户提供详尽的技术支持和售后服务,包括产品选型指导、安装指南和技术文档等资源。

    常见问题与解决方案


    1. Q: 如何确定合适的电线尺寸?
    - A: 查看技术手册中的“线径”参数表,根据具体应用选择合适规格的电线。
    2. Q: 插头与头部之间如何确保良好接触?
    - A: 使用适当的螺丝扭矩固定,检查是否有任何松动或错位的情况发生。
    3. Q: 如何进行正确的回流焊接操作?
    - A: 按照制造商提供的焊接指南操作,注意温度曲线控制以防止热损伤。

    总结和推荐


    总的来说,TE Connectivity的BUCHANAN WireMate连接器表面贴装TB系列是一种可靠的电子元器件,尤其适用于需要高可靠性的SMT应用场合。其优秀的性能和多样化的配置使其成为市场上颇具竞争力的产品。强烈推荐给那些寻求高性能且易于安装的连接器解决方案的专业用户。
    通过以上详细说明,希望帮助用户全面了解TE Connectivity的BUCHANAN WireMate连接器表面贴装TB系列,以便于做出明智的选择。

2213933-3参数

参数
长*宽*高 19.3mm*9.2mm*7.2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2213933-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2213933-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 2213933-3 2213933-3数据手册

2213933-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
