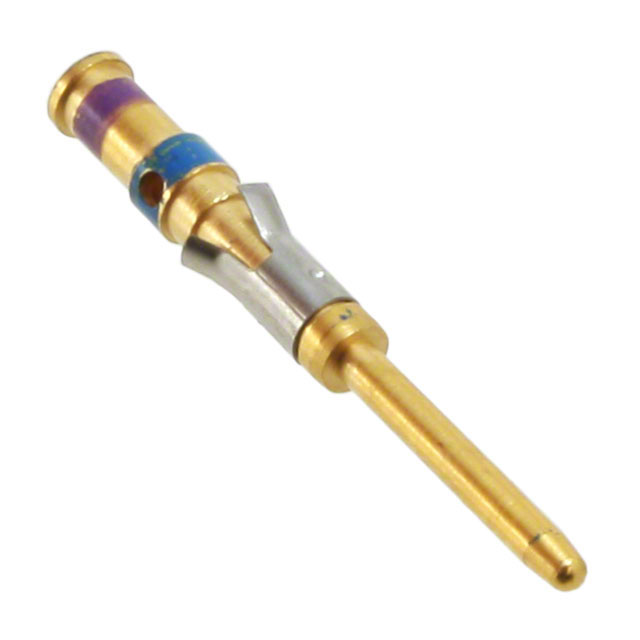

201570-1

产品分类: 多用途触头
厂牌: TE CONNECTIVITY
产品描述: 精密的螺丝机加工 II 型插针和插座端子,具有高法向力、低电阻的特性。对接口是闭合的,以防因错位残留而造成损坏。
供应商型号: TS-201570-1
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 多用途触头 201570-1

201570-1概述

    电子元器件产品技术手册:Pin Contact, Gold, Snap-In Contact Retention, Size 16 Contact Size
    本文将详细介绍一款电子元器件——Pin Contact(针式接触件),并提供其详细的技术参数和使用建议。

    产品简介


    Pin Contact(针式接触件) 是一种用于连接电路板和其他电子组件的元件,它属于AMP Type II系列。该接触件主要用于功率传输,在工业、汽车、通信等多个领域广泛应用。以下是产品的关键特征:
    - 产品类型:针式接触件
    - 主要功能:用于电路连接和功率传输
    - 应用领域:工业自动化、汽车制造、通信设备、航空航天等

    技术参数


    下表列出了该Pin Contact的主要技术参数:
    | 参数 | 值 |

    | 针直径 | 1.57 mm (.062 in) |
    | 接触面电镀材料厚度 | 0.76 µm (30 µin) |
    | 电线尺寸 | 14 AWG(2 mm²) |
    | 接触电流(最大) | 13 A |
    | 接触颜色代码 | 紫色/蓝色 |
    | 操作温度范围 | -55 – 105 °C [-55 – 302 °F] |
    | 电线绝缘支持 | 无 |
    | 接触面电镀材料 | 金 |

    产品特点和优势


    1. 高性能:该Pin Contact具有高达13A的最大接触电流,适用于高功率应用场景。
    2. 耐用性强:采用金电镀表面,提高抗腐蚀性和接触可靠性。
    3. 操作简便:采用Snap-In接触保持方式,确保稳固连接。
    4. 符合环保标准:符合欧盟RoHS、ELV及REACH标准,确保产品环保安全。

    应用案例和使用建议


    - 应用案例:广泛应用于工业控制面板、电动汽车充电站、通信基站等场景。
    - 使用建议:
    - 确保在安装前检查接触件的完好性,避免损坏导致不良接触。
    - 使用合适的压接工具进行压接,以确保最佳接触效果。
    - 注意保持接触件干燥,避免因潮湿引起腐蚀。

    兼容性和支持


    该Pin Contact与多种TE Connectivity的连接器和配件兼容,如PRO-CRIMPER HAND TOOL、CRIMPING TOOL等。如有任何疑问,可联系技术支持,电话为 +1 800 522 6752。

    常见问题与解决方案


    1. Q: 安装时出现接触不良?
    - A: 检查压接工具是否正确使用,并确保电线正确安装到接触件内。
    2. Q: 产品在高温环境下使用时出现问题?
    - A: 确认产品的操作温度范围在-55至105°C之间,确保使用条件在该范围内。
    3. Q: 产品在盐雾环境中使用出现问题?
    - A: 由于金电镀材料具有良好的防腐蚀性,问题可能出现在其他部分,建议检查接线和外壳密封性。

    总结和推荐


    综上所述,这款Pin Contact是一款高性能、高可靠性的电子元器件,特别适合于高功率应用场景。其独特的设计和优良的性能使其在市场上具备很强的竞争力。强烈推荐在需要高可靠性的电路连接场合使用本产品。
    希望本文能帮助您更好地了解和使用这款Pin Contact,如有更多疑问,欢迎随时咨询我们的技术支持团队。

201570-1参数

参数
安装方式 压入式
零件状态 在售
包装方式 散装

201570-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

201570-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 201570-1 201570-1数据手册

201570-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
