首页  >  产品百科  >  6-1462037-4

6-1462037-4

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 3ms 3ms 2A 220V 9V DPDT(2 Form C) 810Ω 11.1mA 250V DIP 贴片安装,黏合安装
供应商型号: U-6-1462037-4
供应商: 云汉优选
标准整包数: 1000

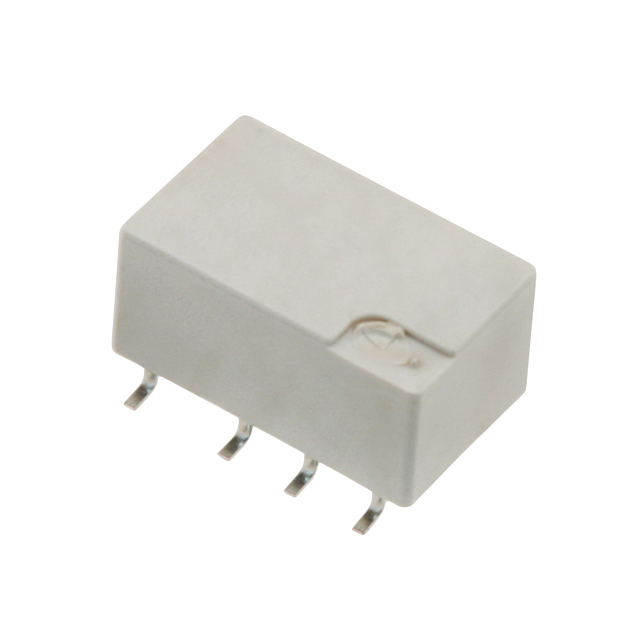

TE CONNECTIVITY 信号继电器 6-1462037-4

6-1462037-4概述


    产品简介


    AXICOM Signal Relays IM Relay 是一款专为电信、工业控制、医疗设备及消费电子产品设计的信号继电器。它采用了紧凑的设计,线宽仅为10x6mm,高度低至5.65mm,提供最小化的板载空间(60mm²)。该继电器具有多种类型的接触材料(如钯钌金、钯钌),适用于不同的电流和电压要求。此外,IM Relay 支持切换电流最高可达5A,且具有良好的电介质和冲击耐受能力,能够承受高达50g的功能性机械冲击。

    技术参数


    - 物理尺寸:线宽10x6mm,高度5.65mm,最小化板载空间60mm²
    - 切换能力:最大切换电流2A(标准型)、5A(高电流型),最大切换功率60W或62.5VA
    - 接触材料:钯钌镀金、钯钌
    - 电气特性:初始接触电阻<50mΩ(标准型)、<100mΩ(其他型号)
    - 工作环境:温度范围-40°C到+85°C,湿度敏感度为MSL3(仅适用于SMT版本)
    - 电磁兼容性:射频隔离度37.0dB/18.8dB,插入损耗0.03dB/0.33dB

    产品特点和优势


    - 紧凑设计:体积小、重量轻(最大重量0.75g),适合空间受限的应用场合。
    - 高可靠性:接触材料选用优质金属,具备出色的电性能和机械强度。
    - 多功能性:可以应用于多种电压和电流条件下,满足不同领域的需要。
    - 高灵敏度:可选标准、高敏感、超敏感和双稳态版本,适应不同的控制需求。

    应用案例和使用建议


    应用案例
    - 电信行业:用于接入和传输设备、光网络终端和调制解调器等。
    - 办公设备:适用于各种商业设备中的信号控制。
    - 医疗设备:适用于医疗监测设备中的信号控制和转换。
    使用建议
    - 在使用过程中,确保电路电压不超过最大额定值,以避免损害继电器。
    - 对于需要长时间工作的设备,选择高电流或双稳态版本可以提高耐用性。
    - 考虑环境条件,特别是在极端温度和湿度环境下使用时,需注意防护措施。

    兼容性和支持


    - 兼容性:IM Relay 可与各种标准PCB进行集成,并支持不同版本的连接方式(通孔安装和表面贴装)。
    - 技术支持:制造商提供详细的技术文档和应用指南,支持现场工程师和技术团队进行指导和服务。

    常见问题与解决方案


    - Q: 继电器在高温环境下工作会有什么影响?
    - A: 高温可能会影响继电器的电气性能和寿命,应根据实际工作温度选择合适的型号。
    - Q: 如何判断继电器是否损坏?
    - A: 可通过测量接触电阻来判断,如果电阻超过规定值,则可能需要更换。
    - Q: 继电器在运输过程中接触位置发生变化怎么办?
    - A: 确保在使用前重新调整接触位置,以保证正常运行。

    总结和推荐


    AXICOM Signal Relays IM Relay 在体积、重量和电气性能方面都表现出色,适用于多种工业和消费电子领域。其紧凑设计和高可靠性使其成为广泛应用的理想选择。因此,我们强烈推荐这款产品,特别是对于那些对空间利用率和系统可靠性有较高要求的应用场合。购买前请咨询专业技术人员,以确保选购最适合您应用需求的产品版本。

6-1462037-4参数

参数
触头外形 DPDT(2 Form C)
线圈电阻 810Ω
直流开关电压 220V
线圈电流 11.1mA
交流线圈电压 -
直流线圈电压 9V
交流开关电压 250V
最大开关电流 2A
释放时间 3ms
负载电流额定值 -
运行时间 3ms
插入损耗 -
绝缘 -
通用封装 DIP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

6-1462037-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-1462037-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY 6-1462037-4 6-1462037-4数据手册

6-1462037-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.6536 ¥ 15.4612
2000+ $ 1.4626 ¥ 13.6753
库存: 3000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 15461.2
直接购买
加入购物车
