CRGP2512F5K6

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 5.6KΩ ±1% 2W ±100ppm/℃ 2512 贴片安装 6.35mm*3.2mm*650μm
供应商型号: 2861348
供应商: 海外现货
标准整包数: 10

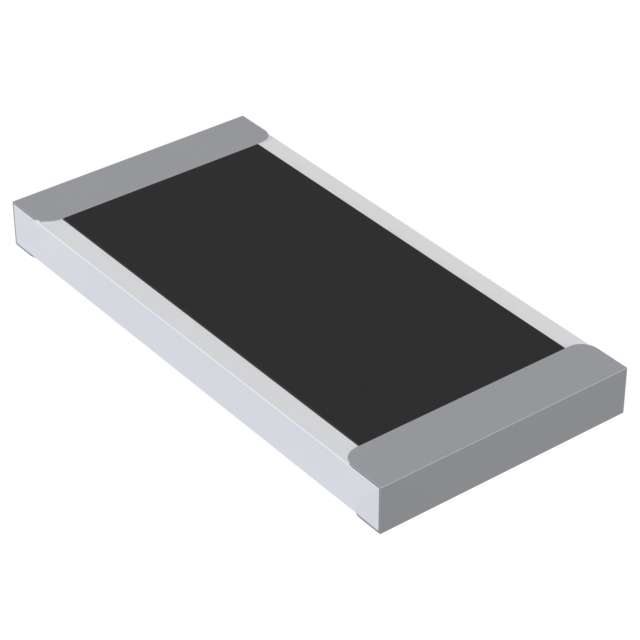

TE CONNECTIVITY 贴片电阻 CRGP2512F5K6

CRGP2512F5K6概述

    TE Connectivity SMD Precision Pulse Thick Film Chip Resistor

    产品简介


    TE Connectivity新推出的SMD脉冲承受厚膜芯片电阻适用于大批量自动装配,并广泛应用于各类场合。此款电阻提供五种不同的封装尺寸,并且以卷带形式供货,方便自动插入工艺。标准值系列为E24系列。

    技术参数


    该电阻的技术规格和性能参数如下所示:
    | 类型 | 封装尺寸 | 功率等级(@ 70°C) | 最大工作电压 | 最大过载电压 | 绝缘耐压 | 温度范围 | 环境温度 |

    | CRGP0402 | 1.10×0.50×0.35 mm | 0.125W | 50V | 100V | 100V | -55°C ~ +155°C | 70°C |
    | CRGP0603 | 1.60×0.80×0.45 mm | 0.25W | 50V | 100V | 300V | -55°C ~ +155°C | 70°C |
    | CRGP0805 | 2.00×1.25×0.55 mm | 0.33W | 150V | 300V | 500V | -55°C ~ +155°C | 70°C |
    | CRGP1206 | 3.10×1.55×0.55 mm | 0.5W | 200V | 400V | 500V | -55°C ~ +155°C | 70°C |
    | CRGP1210 | 3.10×2.60×0.55 mm | 0.75W | 200V | 500V | 500V | -55°C ~ +155°C | 70°C |
    | CRGP2010 | 5.00×2.50×0.55 mm | 1.25W | 400V | 800V | 500V | -55°C ~ +155°C | 70°C |
    | CRGP2512 | 6.35×3.20×0.55 mm | 2W | 500V | 1000V | 500V | -55°C ~ +155°C | 70°C |

    产品特点和优势


    1. 小型轻量化设计:适用于波峰焊接和回流焊接技术。
    2. 适应性强:适用于各种环境条件下的工作。
    3. 多种封装尺寸:提供7种不同封装尺寸,满足多样化需求。
    4. 高可靠性:经过严格的环境测试,确保长期稳定性能。
    5. 高精度:电阻值公差范围可选±1%和±5%,适用于精密电路。

    应用案例和使用建议


    该电阻广泛应用于电源管理、通信设备、汽车电子、工业控制等领域。建议在选择电阻时根据具体的应用需求选择合适的功率等级和工作电压。此外,在焊接过程中,应遵循推荐的焊接曲线进行操作,以确保最佳焊接效果。

    兼容性和支持


    该电阻采用表面贴装技术(SMT),可直接用于自动装配生产线。制造商提供了全面的技术支持和售后服务,包括在线帮助、电话咨询等服务。同时,提供详细的包装规格和储存条件建议,确保产品质量和使用寿命。

    常见问题与解决方案


    1. 焊接时电阻值变化过大:可能是因为焊接温度过高或时间过长。应调整焊接曲线,降低焊接温度并缩短焊接时间。
    2. 安装后电阻值不稳定:可能是由于安装环境不干净或湿度过高。建议在清洁干燥的环境中存储和安装。
    3. 过载电压异常:如果发现电阻过载电压超过规定值,建议检查电源是否稳定,必要时更换合适功率的电阻。

    总结和推荐


    TE Connectivity的这款SMD脉冲承受厚膜芯片电阻凭借其小巧的体积、广泛的适用性、可靠的质量和高精度特性,在众多应用场景中表现出色。其适用于多种自动化生产设备,适合于多种复杂的工作环境。强烈推荐在各类电子设备中使用。
    如有任何疑问或需要进一步技术支持,可通过TE Connectivity官方网站获取更多帮助。

CRGP2512F5K6参数

参数
电阻值 5.6KΩ
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 6.35mm*3.2mm*650μm
通用封装 2512
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRGP2512F5K6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CRGP2512F5K6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY CRGP2512F5K6 CRGP2512F5K6数据手册

CRGP2512F5K6封装设计

查看详情并下载
Symbol
Footprint
3D Model
