EDSP06SGRFSTU04

产品分类: 拨码开关
厂牌: TE CONNECTIVITY
产品描述: 2000Cycles 2000Cycles 25mA 贴片安装 15.14mm(长度)*5mm(高度)
供应商型号: N-EDSP06SGRFSTU04
供应商: 云汉优选
标准整包数: 31

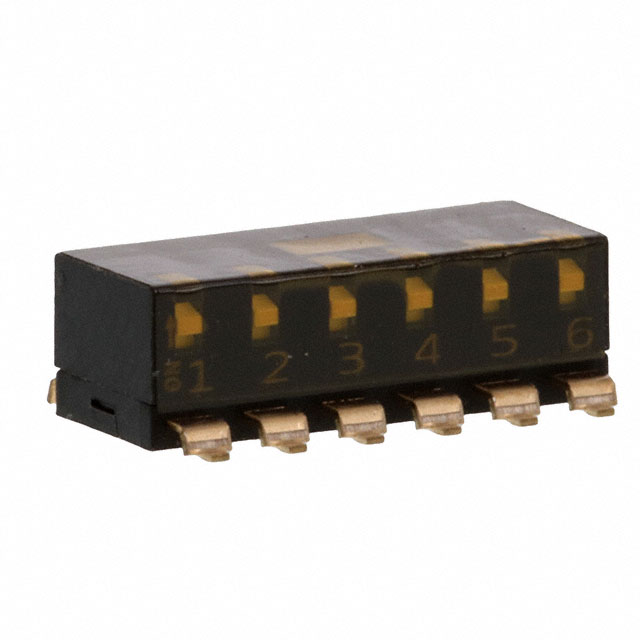

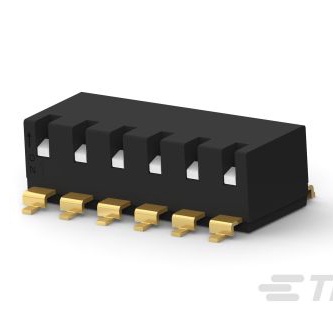

TE CONNECTIVITY 拨码开关 EDSP06SGRFSTU04

EDSP06SGRFSTU04概述

    电子元器件产品技术手册解析:Alcoswitch DIP EDSP06SGRFSTU04

    1. 产品简介


    Alcoswitch DIP EDSP06SGRFSTU04是一款六路开关(6 Switch),属于双列直插式(DIP)和单列直插式(SIP)开关系列。它主要应用于需要高可靠性、环境适应性强的应用场景。该开关具有密封设计,适用于严苛的工作环境。

    2. 技术参数


    - 型号:EDSP06SGRFSTU04
    - 开关数量:6个
    - 密封设备:是
    - 壳体材料:高温尼龙
    - 壳体颜色:黑色
    - 接触镀层材料:金镀层
    - 额定电流:0.025A
    - 操作电压:24V DC
    - 外壳特性:
    - 触发方式:琴键式(侧触式)
    - 接触基材:铜合金
    - 终端方式:PCB表面贴装
    - 间距(中心线):2.54mm [0.1 in]
    - 产品长度:15.14mm [0.596 in]
    - 产品高度:5mm [0.197 in]
    - 工作温度范围:-20°C 至 85°C
    - 包装:
    - 数量:23个
    - 包装方法:管式包装
    - 合规性:
    - 符合欧盟RoHS指令(2011/65/EU)
    - 暂未审查符合欧盟ELV指令(2000/53/EC)
    - 符合中国RoHS 2指令(MIIT Order No 32, 2016)

    3. 产品特点和优势


    Alcoswitch DIP EDSP06SGRFSTU04具备多个显著优势:
    - 密封设计:有效防止灰尘和湿气进入,适合工业级应用。
    - 高温度耐受性:可在极端环境下保持稳定性能。
    - 高可靠性:金镀层接触点确保长时间使用的稳定性。
    - 兼容性强:可轻松集成到多种电路板设计中,广泛应用于不同类型的电子设备。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化控制
    - 环境监测系统
    - 家用电器控制板
    使用建议:
    - 在安装时应注意环境温度和湿度,确保正确密封。
    - 定期检查连接器,确保长期可靠运行。
    - 对于频繁使用的场合,建议进行定期维护以延长使用寿命。

    5. 兼容性和支持


    兼容性:
    - 与多种DIP和SIP开关系列兼容。
    - 支持与TE公司的其他相关部件一起使用。
    支持:
    - 客户可通过拨打+1 800 522 6752获取技术支持。

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 开关接触不良
    - 解决方案:检查焊接点是否牢固,确保焊料充分润湿并填满焊接区域。
    2. 操作温度超出范围
    - 解决方案:根据工作环境选择合适的型号,或者通过增加散热措施来调节工作温度。
    3. 包装损坏
    - 解决方案:请在签收后立即检查,如发现损坏,请及时联系供应商。

    7. 总结和推荐


    总结:
    - 主要优点:密封设计、高可靠性、宽工作温度范围。
    - 推荐使用:适用于需要高稳定性和环境适应性的工业控制系统和家庭自动化设备。
    总之,Alcoswitch DIP EDSP06SGRFSTU04以其卓越的性能和广泛的适用性,成为一款值得推荐的高品质开关产品。

EDSP06SGRFSTU04参数

参数
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
电压额定值 -
电气寿命 2000Cycles
长*宽*高 15.14mm(长度)*5mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

EDSP06SGRFSTU04厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

EDSP06SGRFSTU04数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨码开关 TE CONNECTIVITY EDSP06SGRFSTU04 EDSP06SGRFSTU04数据手册

EDSP06SGRFSTU04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
93+ $ 1.908 ¥ 16.218
217+ $ 1.8231 ¥ 15.4964
372+ $ 1.7646 ¥ 14.9991
651+ $ 1.734 ¥ 14.739
库存: 766
起订量: 93 增量: 31
交货地:
最小起订量为:93
合计: ¥ 1508.27
