V23101D 7B201

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 信号继电器, W11, 线圈电压24V 直流, 单刀单掷, PCB(印刷电路板)安装
供应商型号: ET-3397699
供应商: 海外现货
标准整包数: 1

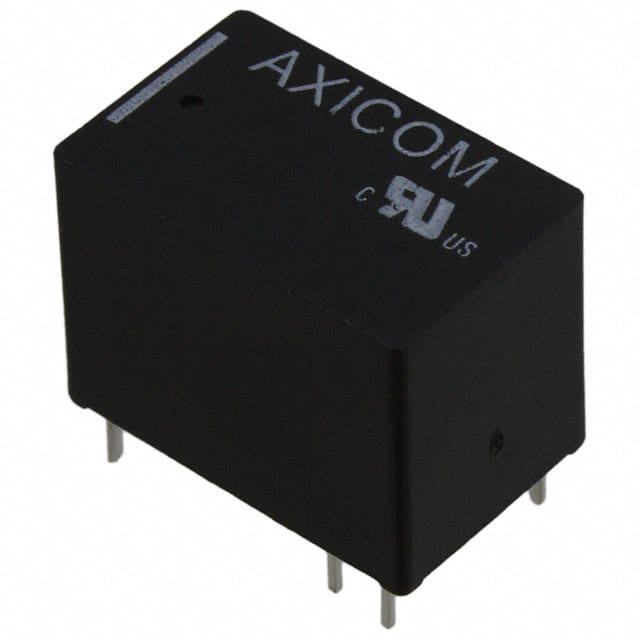

TE CONNECTIVITY 信号继电器 V23101D   7B201

V23101D 7B201概述


    产品简介


    Signal Relays AXICOM 是一款多用途信号继电器,设计用于实现各种控制和自动化任务。它采用小型化设计,允许高密度安装,非常适合空间受限的应用场合。该继电器具有一个常闭(NC)、一个转换触点(CO)的设计,确保高可靠性和稳定性。AXICOM 继电器提供两种不同的线圈功率选项:200mW 和 450mW,适用于不同的电压需求。最大接触电流为 1A 和 3A,使它们适用于多种负载条件下的应用。此外,继电器具备高冲击耐受力(30g),并能够在广泛的温度范围内正常工作,具体型号可达85°C。这款继电器还能够承受浸入式清洗处理,使其更加坚固耐用。
    主要功能:
    - 高度紧凑的设计,适合高密度安装。
    - 1形式C触点设计,包含一个常闭触点和一个转换触点。
    - 可选的200mW和450mW线圈,以适应不同电压需求。
    - 最大接触电流可达1A和3A,满足不同负载要求。
    - 强大的机械和电气性能,能在恶劣环境下正常运行。
    应用领域:
    - 安全装置:如防火门控制系统。
    - 电信和信号处理:电信设备中的信号转换。
    - 测量和控制:工业控制系统的信号转换。
    - 门禁系统:电锁和其他门控设备的控制。
    - 工业自动化:生产线上的信号传输和控制。

    技术参数


    接触数据:
    - 接触类型:1形式C触点(1常闭+1转换)
    - 最大切换电压:120VDC,125VAC
    - 额定电流:1.25A/3A
    - 最大连续电流(85°C):1.25A/3A
    - 切换功率:30W/62.5VA(1.25A时);72W/360VA(3A时)
    - 接触材料:银钯(AgPd),金镀银镍(AgNi)
    线圈数据:
    - 磁系统中立
    - 线圈电压范围:1.5至24VDC
    - 最大线圈温度:130°C
    - 热阻:<125K/W
    接触材料:
    - 银钯(AgPd),金镀银镍(AgNi)
    初始接触电阻:
    - 100mΩ(10mA,20mV条件下)
    操作频率:
    - 最大无负载操作频率:20次/秒
    操作/释放时间:
    - 操作时间:最多7ms
    - 释放时间:最多5ms

    产品特点和优势


    AXICOM继电器的主要特点如下:
    - 多功能性:通过提供不同类型的触点配置和电压选项,使其适用于多种应用场景。
    - 紧凑设计:小型化设计使得这些继电器可以在高度密集的电路板上安装,从而节省空间。
    - 高性能触点:通过使用高质量的接触材料,确保了长期稳定的操作和可靠的性能。
    - 耐用性:继电器能够承受高冲击和振动,以及宽泛的工作温度范围。
    - 易维护性:由于其坚固的设计,AXICOM继电器易于清洗和维护,确保其在各种环境中都能保持最佳性能。
    这些特点不仅增强了产品的市场竞争力,也使其成为多个行业的首选继电器。

    应用案例和使用建议


    应用案例:
    - 安全装置:AXICOM继电器可以用于防火门的控制系统,确保在紧急情况下门能够自动关闭。这种应用场景要求继电器具有高可靠性,以保证在关键时刻正常运作。
    - 电信和信号处理:在电信系统中,AXICOM继电器可以用于信号转换,例如在电话交换机中。这种场景需要继电器具备高开关频率,以适应快速的数据传输需求。
    - 工业自动化:AXICOM继电器可以用于工业生产线上,进行信号的传递和控制。例如,在自动化装配线上,继电器可用于控制机器人的动作。这种场景需要继电器具备强大的电气和机械性能,以应对频繁的开关操作。
    使用建议:
    - 环境适应性:确保安装位置的环境条件符合继电器的额定工作温度范围,避免过热或过冷对继电器性能的影响。
    - 负载选择:根据实际负载情况选择合适的继电器型号,以确保在不超载的情况下运行。
    - 维护保养:定期检查继电器的工作状态,注意清洁积尘,确保良好的散热效果。
    - 连接注意事项:正确接线,防止短路和开路,确保所有连接部位牢固可靠。

    兼容性和支持


    兼容性:
    - AXICOM继电器设计灵活,能够与多种电子元件和设备兼容,尤其是在需要高密度安装的应用中。
    - 继电器的标准化接口使得安装和替换过程变得简单便捷,减少停机时间和维护成本。
    厂商支持:
    - TE Connectivity 提供全面的技术支持和服务,包括产品咨询、故障排查和技术培训。
    - 用户可以通过官方网站获得详细的文档和应用指南,以便更好地理解和使用产品。
    - 厂家还提供了在线客服支持,用户可以随时咨询任何相关问题。

    常见问题与解决方案


    问题1:继电器在高温环境下无法正常工作。
    解决方案:检查继电器的实际工作温度是否超出额定温度范围。如果温度过高,考虑使用更高温等级的型号,或者采取降温措施,如增加散热片或改善通风条件。
    问题2:继电器接触不良,导致设备故障。
    解决方案:首先检查连接点是否牢固,确保没有松动或腐蚀现象。可以使用万用表测试接触电阻,如果电阻值异常高,可能需要更换新的继电器。
    问题3:继电器频繁跳闸。
    解决方案:检查负载是否超过继电器的额定值。如果是这种情况,需要降低负载或者选择更大容量的继电器。同时,确保接线正确,避免过压或欠压的情况发生。
    问题4:继电器操作迟缓。
    解决方案:检查线圈电压是否符合规格要求。电压过低可能导致操作迟缓,需要调整供电电压到合适的水平。同时,确保线圈连接良好,没有虚焊或接触不良的情况。

    总结和推荐


    总体来看,AXICOM继电器是一款高可靠性的信号继电器,具备广泛的应用领域和丰富的技术规格。其紧凑设计和高负载能力使得它在空间受限和高强度应用场景中表现出色。此外,通过优良的电气特性和机械耐用性,AXICOM继电器能够满足严苛的工作环境要求。我们强烈推荐在涉及信号传输和控制的关键应用中使用AXICOM继电器,以确保系统的稳定性和可靠性。
    无论是在安全设备、工业自动化还是电信应用中,AXICOM继电器都展现出卓越的性能,是行业内值得信赖的选择。

V23101D 7B201参数

参数
交流线圈电压 24V
插入损耗 -
绝缘 -
最大开关电流 1.25A
直流开关电压 120V
负载电流额定值 -
线圈电流 18.8mA
释放时间 5ms
线圈电阻 1.28KΩ
直流线圈电压 24V
交流开关电压 125V
运行时间 7ms
触头外形 SPDT(1 Form C)
长*宽*高 15.49mm*11.5mm*11.5mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

V23101D 7B201厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23101D 7B201数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY V23101D 7B201 V23101D 7B201数据手册

V23101D 7B201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.6292 ¥ 106.717
10+ $ 10.2968 ¥ 87.0081
25+ $ 9.5827 ¥ 80.9737
50+ $ 9.2005 ¥ 77.7443
100+ $ 8.6732 ¥ 73.2888
250+ $ 8.2191 ¥ 69.4512
500+ $ 7.8909 ¥ 66.6783
1000+ $ 7.5766 ¥ 64.0224
库存: 330
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 106.71
