T92P11A22-240

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 15ms 15ms 30A 277V@AC 2 Form C (DPDT-NO, NC) 3.8KΩ 16.7mA 277V(Nom) 240V 底座安装 68.58mm*34.5mm*26.4mm
供应商型号: N-T92P11A22-240
供应商: 云汉优选
标准整包数: 1

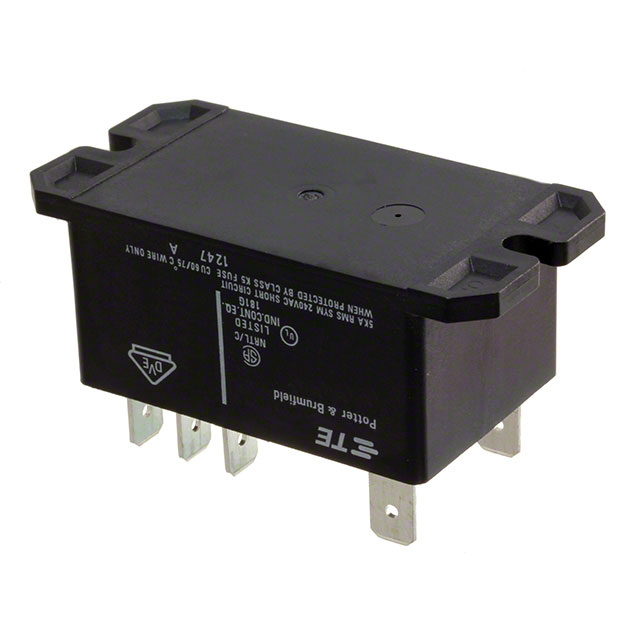

TE CONNECTIVITY 信号继电器 T92P11A22-240

T92P11A22-240概述

    T92 系列双极 30A PCB 或面板安装继电器

    1. 产品简介


    T92 系列双极 30A PCB 或面板安装继电器是由 Potter & Brumfield 生产的通用高功率 PCB 继电器。该系列继电器设计用于多种应用场合,如家用/商用电器、工业控制设备及 HVAC 设备。继电器主要特点包括 2 极 30A 的负载能力,具有两种形式的开关能力(2 形 A 和 2 形 C)。

    2. 技术参数


    - 接触等级:
    - 常开 (NO): 30A,400VAC
    - 常闭 (NC): 3A,400VAC
    - 转换 (CO): 30A NO / 3A NC,400VAC
    - 抗爆破,密封类型:常开 (NO): 30A,250VAC (25°C)
    - 机械寿命:10x10^6 次操作
    - 线圈数据:
    - 电压范围:5 至 110VDC;12 至 240VAC
    - 最大功率:1.7W;4.0VA
    - 最高温度:155°C
    - 初始耐压:
    - 触点间:1500Vrms
    - 触点和线圈间:4000Vrms
    - 相邻触点间:2000Vrms
    - 冲击振动性能:
    - 功能性振动:1.65mm 最大摆动,10-55 Hz
    - 破坏性冲击:100g
    - 终端类型:PCB 引脚插装或快速连接
    - 重量:86g

    3. 产品特点和优势


    - 高负载能力:30A,适合用于多种高压、大电流应用。
    - 多样的电压选项:涵盖 DC 和 AC 多种电压,适用范围广。
    - 长寿命:机械寿命高达 10x10^6 次操作,确保长时间使用可靠性。
    - 防护性能:通过 VDE、UL 认证,提供良好的绝缘保护和高耐压能力。

    4. 应用案例和使用建议


    - 典型应用:HVAC 设备、住宅及商业电器、工业控制系统。
    - 使用建议:
    - 应用温度限制:确保在规定温度范围内操作,避免温度过高或过低导致的故障。
    - 正确接线:确保所有连接点牢固可靠,防止接触不良。

    5. 兼容性和支持


    - 认证:UL E22575(认可和列表),CSA LR48471,VDE 40019600
    - 客户支持:咨询工厂获取最新产品信息和支持服务。

    6. 常见问题与解决方案


    - 问题 1:继电器线圈不工作
    - 解决办法:检查电源输入电压是否符合要求,检查线路连接是否正确。
    - 问题 2:接触电阻偏高
    - 解决办法:清洁触点,确保触点干净无氧化。

    7. 总结和推荐


    T92 系列继电器以其高负载能力和长寿命,特别适合 HVAC 和工业控制系统中的应用。其丰富的规格选择和良好的防护性能使其在市场上具备很强的竞争力。我们强烈推荐使用此系列继电器,特别是在需要高负载能力的应用环境中。
    希望本文内容能帮助您更好地理解和选择 T92 系列继电器。

T92P11A22-240参数

参数
触头外形 2 Form C (DPDT-NO, NC)
直流开关电压 277V@AC
线圈电流 16.7mA
绝缘 -
运行时间 15ms
直流线圈电压 -
负载电流额定值 -
交流线圈电压 240V
释放时间 15ms
线圈电阻 3.8KΩ
最大开关电流 30A
插入损耗 -
交流开关电压 277V(Nom)
长*宽*高 68.58mm*34.5mm*26.4mm
安装方式 底座安装
零件状态 在售
包装方式 散装
