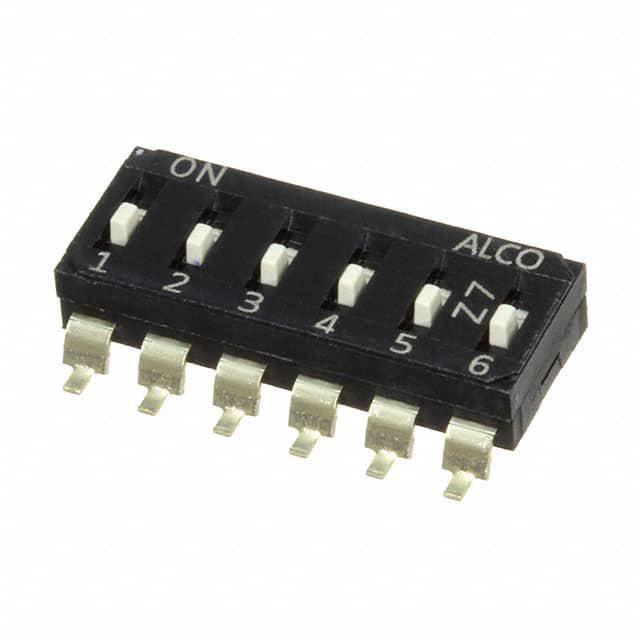

EDS06SGNNTU04Q

产品分类: 拨码开关
厂牌: TE CONNECTIVITY
产品描述: 2000Cycles 2000Cycles 25mA DIP 贴片安装 15.14mm(长度)*3.8mm(高度)
供应商型号: 450-2625-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 拨码开关 EDS06SGNNTU04Q

EDS06SGNNTU04Q概述

    ALCOSWITCH DIP Switch EDS, EDSP Series

    产品简介


    TE Connectivity的ALCOSWITCH DIP开关系列(包括EDS和EDSP型号)是专为节省空间并实现快速制造而设计的全表面贴装产品。该系列产品提供了标准的凸起操作按钮和嵌入式操作按钮,既可安装于平齐位置也可延伸至边缘。其独特的端部堆叠设计不仅能在PCB上节省空间,还允许配置大量的切换位置而不牺牲中心线间距。ALCOSWITCH DIP开关系列支持管状包装和带卷包装,部分型号还可选顶部封盖的带卷包装,以适应快速拾放装配工艺。

    技术参数


    - 电气特性:
    - 额定电流/电压:25mA@24VDC
    - 接触电阻:最大100MΩ
    - 绝缘强度:交流500VAC持续1分钟
    - 机械特性:
    - 操作力:最大1000gf
    - 行程:1mm
    - 寿命:2000次循环
    - 工作温度范围:-20°C到+85°C
    - 储存温度范围:-40°C到+85°C
    - 材料特性:
    - 底座/盖子:高耐热尼龙(UL94-V0等级)
    - 触点:铜合金,金镍镀层
    - 端子:黄铜,金镀层
    - 操作按钮:液晶聚合物(LCP,UL94-V0等级)

    产品特点和优势


    - 端部堆叠功能:提供PCB空间节省且保持一致的中心线。
    - 凸起或嵌入式操作按钮:提升设计灵活性。
    - 钢琴式操作按钮:便于在PCB边缘安装开关。
    - 多种安装选项:提供表面贴装(翼型引脚和J型引脚)。
    - 可配置接触方式:可以选择向上推或向下按的开启位置。
    - 金镀层接触面:提供高可靠性和抗腐蚀性。
    - 带卷包装带顶盖:适用于快速拾放装配。

    应用案例和使用建议


    应用案例
    - 工业控制板
    - 消防与安全系统
    - 恒温器
    - 电梯/扶梯
    - 电信设备
    使用建议
    1. 工业自动化控制板:选择适当的位数和包装形式(管状或带卷),确保在设计时留有足够的PCB空间。
    2. 恒温器:考虑使用嵌入式操作按钮以减少灰尘堆积和意外触动的风险。
    3. 电梯/扶梯:对于环境要求较高的场合,推荐使用带有顶部封盖的带卷包装,确保长期使用中的可靠性。

    兼容性和支持


    ALCOSWITCH DIP开关系列支持标准表面贴装技术(SMT),可以方便地与各种标准焊接设备配合使用。制造商TE Connectivity为全球用户提供技术支持,具体联系方式如下:
    - 北美地区:+1 (800) 522-6752
    - 德国地区:+49 (0) 6251-133-1999
    - 英国地区:+44 (0) 800-267666
    - 法国地区:+33 (0) 1-3420-8686
    - 荷兰地区:+31 (0) 73-6246-999
    - 中国地区:+86 (0) 400-820-6015

    常见问题与解决方案


    1. 问题:开关寿命低于预期?
    - 解决方案:检查使用条件是否符合规范,必要时更换环境或降低负载。
    2. 问题:接触电阻过高?
    - 解决方案:清洁或重新涂抹金镀层,确保良好的电接触。
    3. 问题:无法正确读取位数?
    - 解决方案:确认正确的位数设置和接线连接。

    总结和推荐


    总体来看,ALCOSWITCH DIP开关系列以其优异的设计灵活性、可靠性及广泛的应用场景脱颖而出。它特别适合需要紧凑布局和高可靠性的应用场景。如果你需要一种能够在严苛环境中稳定工作的高品质开关,ALCOSWITCH DIP开关是一个非常值得考虑的选择。因此,我强烈推荐这一系列的产品。

EDS06SGNNTU04Q参数

参数
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
电压额定值 -
电气寿命 2000Cycles
长*宽*高 15.14mm(长度)*3.8mm(高度)
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 管装

EDS06SGNNTU04Q厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

EDS06SGNNTU04Q数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨码开关 TE CONNECTIVITY EDS06SGNNTU04Q EDS06SGNNTU04Q数据手册

EDS06SGNNTU04Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.507 ¥ 21.1842
10+ $ 1.9822 ¥ 16.5889
124+ $ 1.6989 ¥ 14.2176
279+ $ 1.6152 ¥ 13.5172
527+ $ 1.5521 ¥ 12.9888
1023+ $ 1.4886 ¥ 12.4575
2511+ $ 1.4063 ¥ 11.7691
5022+ $ 1.3457 ¥ 11.262
库存: 70
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.18
直接购买
加入购物车
