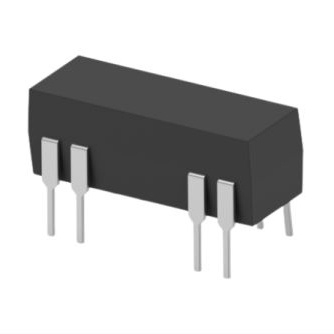

JWD-171-25

产品分类: 磁簧开关
厂牌: TE CONNECTIVITY
产品描述: DPST 100V DIP 通孔安装 19.56mm*7.62mm*8.22mm
供应商型号: 1723121
供应商: element14
标准整包数: 1
TE CONNECTIVITY 磁簧开关 JWD-171-25

JWD-171-25概述


    产品简介


    JWD/JWS系列继电器是一种信号继电器,由Potter & Brumfield生产。这些继电器采用干簧管技术,具有多种触点配置。JWD系列具有双列直插(DIP)封装,而JWS系列则为单列直插(SIP)封装。这些继电器适用于各种应用场合,如电信、测量和控制、自动化测试设备、安防系统及医疗设备。

    技术参数


    - 接触类型:
    - JWD和JWS:1形式A(常开)触点
    - JWD仅:1形式B(常闭)、1形式C(转换)、2形式A(常开)

    - 额定电压:
    - 形式A、B和2形式A:20VDC, 500mA
    - 形式C(转换):10VDC, 500mA 和 10VDC, 10mA

    - 最大切换电压:
    - 形式A、B和2形式A:100VDC
    - 形式C(转换):28VDC

    - 额定电流:
    - 形式A、B和2形式A:500mA, 20VDC
    - 形式C(转换):500mA, 10VDC

    - 接触材料: 铑

    - 初始接触电阻: 最大200mΩ,条件为10mA,6VDC

    - 操作频率: 100Hz

    - 操作/释放时间:
    - 形式A(常开)和形式B(常闭):1.5/0.5ms
    - 形式C(转换):1.5/3.0ms

    - 电寿命:
    - 形式A(常开)和形式B(常闭):20VDC, 500mA下为1x10^6次;20VDC, 250mA下为20x10^6次;5VDC, 1mA下为100x10^6次
    - 形式C(转换):10VDC, 500mA下为1x10^6次;10VDC, 250mA下为20x10^6次;5VDC, 1mA下为100x10^6次
    - 机械寿命: 100x10^6次
    - 线圈数据:
    - 线圈电压范围:5至24VDC
    - 最小/最大激活力:连续
    - 最大线圈温度:105°C
    - 热阻:约100°C/W
    - 绝缘系统等级:UL类A

    产品特点和优势


    - 可靠性: 干簧管技术提供高可靠性。
    - 低成本: 波峰焊和浸入清洁的模塑环氧包封提高了制造效率。
    - 多样性: 多种触点配置,适用于不同需求。
    - 适应性强: 低功耗设计,适合需要长时间运行的应用。

    应用案例和使用建议


    应用案例
    - 电信行业: 用于电信设备的信号切换。
    - 医疗设备: 在医疗监测设备中作为信号控制开关。
    - 自动化测试: 用于测试设备的信号传输和控制。
    使用建议
    - 在安装时考虑相邻继电器之间的电磁干扰,可能需要磁屏蔽。
    - 使用时应确保温度和湿度环境符合规格要求,以避免过热和冷凝。

    兼容性和支持


    - 兼容性: JWD和JWS系列继电器可以与其他标准继电器设备兼容。
    - 支持: 厂商提供产品合规信息和技术支持,可通过官网查询产品认证和环境合规情况。

    常见问题与解决方案


    - Q1: 如何判断继电器是否损坏?
    - A1: 检查操作/释放时间是否符合规定,测量接触电阻是否超出正常范围。

    - Q2: 继电器能否承受高温环境?
    - A2: 能够承受的最大线圈温度为105°C,确保环境温度不超过此限制。

    - Q3: 如何避免过载?
    - A3: 遵循规定的额定电压和电流值,不要超过最大切换电压和电流。

    总结和推荐


    JWD/JWS系列继电器以其高可靠性、低成本和多样化触点配置在市场上具备显著优势。特别适用于电信、医疗、测试等对信号控制有严格要求的领域。总体而言,我们强烈推荐这些继电器产品,它们在多个方面表现出色,能够满足用户的广泛应用需求。

JWD-171-25参数

参数
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 DPST
最大交流触点电压 100V
功率额定值 -
开关电流 -
长*宽*高 19.56mm*7.62mm*8.22mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

JWD-171-25厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
