9-1393806-7

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 3ms 7.5ms 150V 32V DPDT(2 Form C) 1.7KΩ 18.8mA 125V 通孔安装
供应商型号: Q-9-1393806-7
供应商: 期货订购
标准整包数: 13
TE CONNECTIVITY 信号继电器 9-1393806-7

9-1393806-7概述

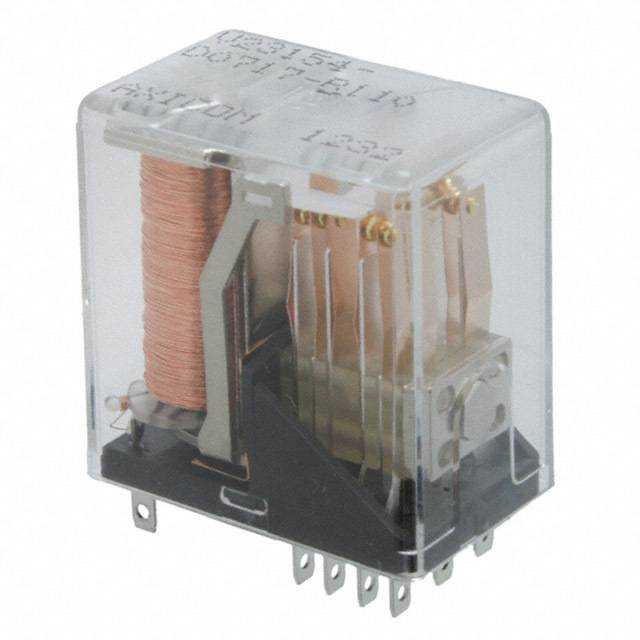

    信号继电器AXICOM:Cradle N Relay V23154/V23162

    产品简介


    AXICOM信号继电器是一款多用途继电器,以其高度可靠性和丰富的触点配置而著称。该系列产品适用于多种应用领域,如测量和控制设备、核电站控制设备、高安全要求的压机控制系统以及电信行业。该继电器能够处理信号负载和电流高达5A,支持直流线圈,其操作电压范围为1.5VDC至125VDC;亦可根据需求提供交流线圈和闩锁线圈。

    技术参数


    | 参数 | 规格 |

    | 接触点配置 | 最多4个形式C(2个常闭),2个形式B(2个常开)或6个形式A(6个常开)触点 |
    | 最大切换电压 | 直流150V, 36V;交流125V, 30V |
    | 额定电流 | 2A (对于某些型号可达5A) |
    | 最大允许电流 | 2A |
    | 分断容量 | 最大70W,50VA |
    | 触点材料 | 银、镀金银 |
    | 操作频率(无负载) | 最大50次/秒 |
    | 动作/释放时间 | 典型值7.5/3ms |
    | 机械耐久性 | 约107次动作 |

    产品特点和优势


    AXICOM信号继电器的主要优势在于其多样化和定制化的接触点配置,这使得它能够适应各种特定应用的需求。此外,其耐用性和高可靠性确保了长寿命和稳定运行。银和镀金银触点的设计增强了电性能和抗腐蚀能力,进一步提高了产品的耐用性和安全性。

    应用案例和使用建议


    AXICOM信号继电器广泛应用于测量和控制设备、核电站控制设备以及高安全要求的压机控制系统。例如,在电信设备中,它可以用于控制电信信号的开关;在工业自动化领域,可以用于机械设备的安全控制。根据手册中的信息,建议在选择继电器时考虑实际负载条件和工作环境,以保证其正常运行。例如,如果需要处理较大的电流,则应选择具有更高额定电流的型号。

    兼容性和支持


    该产品支持多种终端类型,包括PCB、插接式和焊接端子。AXICOM信号继电器的外壳防护等级分为尘密保护(IP30)和完全密封(IP67)。这使其在不同环境条件下均能保持良好的工作性能。厂商提供了一系列配套的配件和安装说明,确保用户能够方便快捷地进行安装和维护。

    常见问题与解决方案


    - 问题1:操作电压不足
    - 解决方案:检查实际负载和环境温度,确保操作电压在规定范围内。建议在负载较大或环境温度较高时,提高操作电压。
    - 问题2:触点分断时产生电弧
    - 解决方案:调整负载条件,确保在规定的最大分断容量内操作。必要时可更换触点材料,使用更高级别的银和镀金银触点。

    总结和推荐


    AXICOM信号继电器Cradle N Relay V23154/V23162是一款高性能、多功能的继电器产品,具备出色的可靠性和广泛的适用性。它不仅能满足各种特殊应用需求,而且在电信、工业自动化等领域展现出卓越的表现。强烈推荐这一系列继电器作为高性能控制系统的首选组件。

9-1393806-7参数

参数
线圈电流 18.8mA
释放时间 3ms
触头外形 DPDT(2 Form C)
负载电流额定值 -
直流开关电压 150V
交流开关电压 125V
插入损耗 -
最大开关电流 -
交流线圈电压 -
运行时间 7.5ms
直流线圈电压 32V
线圈电阻 1.7KΩ
绝缘 -
安装方式 通孔安装
零件状态 在售

9-1393806-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1393806-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY 9-1393806-7 9-1393806-7数据手册
