6-2340321-2

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-6-2340321-2
供应商: 云汉优选
标准整包数: 1

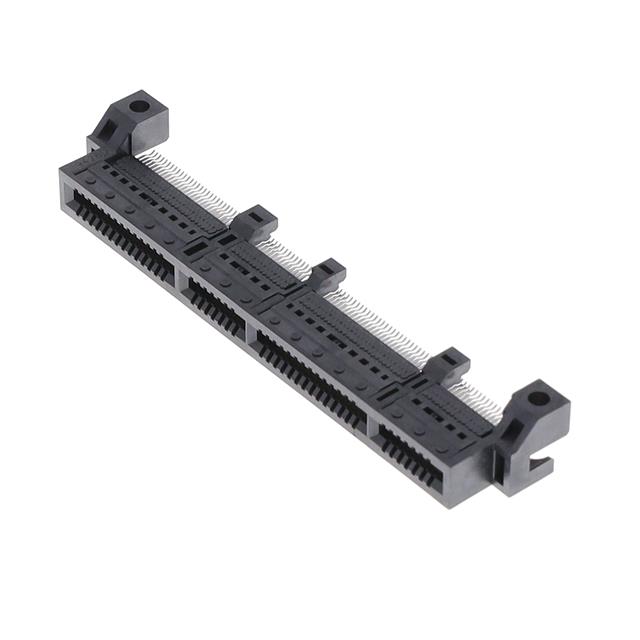

TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 6-2340321-2

6-2340321-2概述

    Sliver 2.0 Straddle Mount Connector: Comprehensive Technical Overview

    1. 产品简介


    Sliver 2.0 Straddle Mount Connector 是一款高性能的连接器,设计用于在PC板上的特定位置进行焊接安装。它适用于多种高速通信接口及其它电子设备的应用场合。该连接器通过卡入式槽口接受厚度为1.57±0.13毫米的集成电路板,配有防脱盖罩以确保接触件固定,还有用于螺钉固定的螺母板。

    2. 技术参数


    - 电气特性:提供56、84、140和168种不同位置的选择,采用0.6毫米的中心线间距。
    - 操作温度范围:-40°C至85°C。
    - 材料:主体采用液态结晶塑料(LCP),UL 94-V-0等级;触点由铜合金制成,并在其上镀镍,尾部锡镀层,界面区域镀金或等效金。
    - 焊接工艺:要求使用无聚焦红外回流焊或类似焊接技术,推荐峰值温度不超过260°C(500°F)。
    - 安装方法:可通过手工或机器人设备实现自动化放置。
    - 储存条件:避免长时间暴露于紫外线下,防止化学物质腐蚀,尤其是碱性物质、氨气及其化合物。
    - 印刷电路板材料:建议使用玻璃环氧树脂(FR-4或G-10),厚度选择范围为1.57、1.93和2.36毫米。

    3. 产品特点和优势


    - 多样化配置:提供多种针位数选项,适应不同应用场景需求。
    - 高强度材料:选用UL认证材料,确保长期稳定使用。
    - 易于集成:结构紧凑,适合自动装配流程。
    - 优异电气性能:具备出色的电气连接能力,满足高速数据传输需求。
    - 可靠性高:经过严格测试验证,确保高可靠性和稳定性。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于服务器、交换机、路由器等数据中心设备的内部互联,也可用于高端工业控制系统中。
    - 使用建议:
    - 确保正确放置接触针并均匀分布锡膏,避免焊接缺陷。
    - 遵循推荐的安装流程,如先涂覆焊膏再放置连接器,最后完成回流焊过程。
    - 螺丝紧固扭矩需严格控制,推荐值为0.09Nm。

    5. 兼容性和支持


    - 兼容性:可与各类符合标准的PC板和电气连接件配合使用。
    - 支持服务:制造商提供详尽的技术文档和技术支持服务,帮助客户顺利部署和使用该产品。

    6. 常见问题与解决方案


    - Q: 如何判断焊接质量?
    - A: 检查每个接触针周围的焊锡是否均匀且无裂纹,焊锡覆盖率需达到95%以上。
    - Q: 如何处理误焊?
    - A: 使用标准脱焊工具将连接器从PC板上拆下,并根据说明书进行重焊。
    - Q: 存储时应注意什么?
    - A: 避免长时间暴露在紫外线下,远离腐蚀性化学物质存放。

    7. 总结和推荐


    综上所述,Sliver 2.0 Straddle Mount Connector凭借其多样化配置、高可靠性、优异电气性能以及广泛的适用性,在各种高速通信和工业控制应用中表现出色。强烈推荐使用此款连接器来提升您的电子系统整体性能和效率。

6-2340321-2参数

参数
安装方式 板安装,边缘安装,面板安装
零件状态 在售
包装方式 托盘

6-2340321-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-2340321-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 TE CONNECTIVITY 6-2340321-2 6-2340321-2数据手册

6-2340321-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
