770902-1

产品分类: 多用途触头
厂牌: TE CONNECTIVITY

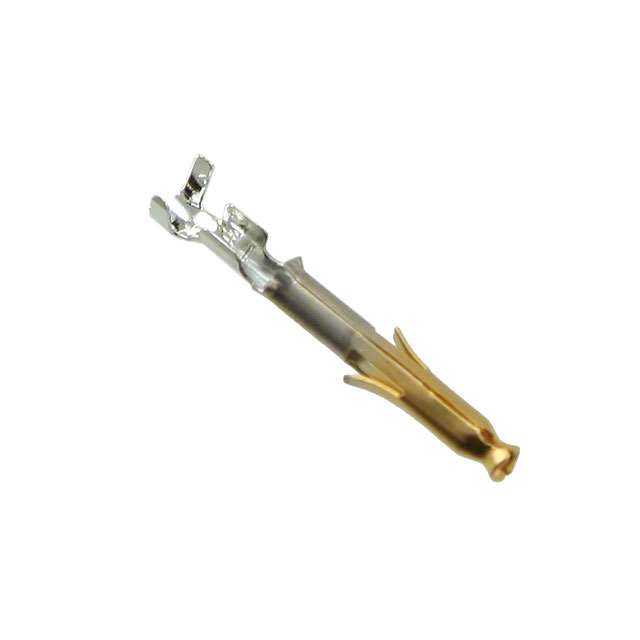

产品描述: Contact SKT Crimp ST Cable Mount 22-26AWG T/R
供应商型号: 26M-770902-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 多用途触头 770902-1

770902-1概述

    AMP Soft Shell Pin and Socket Connectors 技术手册解析

    产品简介


    AMP Soft Shell Pin and Socket Connectors 是一款提供高度可靠且经济高效的多引脚连接解决方案的电子元件。这些连接器广泛应用于计算机、计算机/外围设备、办公设备、娱乐中心、家用电器以及其他高科技商业设备中。它们不仅在北美市场拥有全球认可的应用批准,还具有卓越的可靠性和性价比,适应现代工业要求的高度复杂性和空间高效性。

    技术参数


    下表列出了几种典型型号的AMP Soft Shell Pin and Socket Connectors 的关键技术规格:
    | 产品名称 | 中心线间距(mm) | 导线直径(AWG) | 绝缘层最大直径(mm) | 额定电流(A) | 额定电压(VAC/VDC) | 工作温度范围(°C) | 阻燃等级 | 认证 |
    |
    | High Density 9 | 2.5 | 26-20 | 1.80 | 3 | 50 | -30至+105 | V-0 | UL, CSA, VDE |
    | 17 Micro MATE-N-LOK | 3.0 | 30-20 | 1.52 | 5 | 250 | -40至+105 | V-0 | UL, CSA, VDE |
    | Power Double Lock (PDL)| 3.96 | 26-16 | 3.10 | 14 | 300 | -30至+105 | V-0 | UL, CSA, VDE |
    | Mini-Universal MATE-N-LOK | 4.14 | 30-16 | 3.20 | 9.5 | 600 | -55至+105 | V-0&V-2 | UL, CSA, VDE |

    产品特点和优势


    1. 高度可靠:AMP Soft Shell Pin and Socket Connectors 通过优化的设计,确保在高频率、高速度的工作环境下具有出色的电气性能。
    2. 易于安装:多种配置选项满足自动化和手动装配需求,降低人工成本并提高生产效率。
    3. 环保材料:所有产品符合RoHS标准,减少对有害物质的使用,保护环境。
    4. 多种认证:获得UL、CSA和VDE等多项认证,保证产品的质量和安全性。

    应用案例和使用建议


    AMP Soft Shell Pin and Socket Connectors 可广泛应用于计算机和电子设备的内部连接,特别是在空间受限的情况下。例如,在笔记本电脑中,Mini-Universal MATE-N-LOK 系列可用于内存条和硬盘接口连接。使用时应注意导线的选择和连接器的正确安装,以确保最佳的电气性能和机械强度。此外,应定期检查连接器的紧固状态,防止因松动导致的信号中断。

    兼容性和支持


    AMP Soft Shell Pin and Socket Connectors 与其他制造商的产品具有良好的兼容性,支持广泛的连接和集成应用。泰科电子公司提供了详尽的技术文档和支持资源,包括在线客服、技术资料下载和现场技术支持,确保客户能够快速有效地解决问题。

    常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:检查导线是否正确插入,重新定位插针和插座。
    - 问题:连接器过热。
    - 解决方案:确保使用合适尺寸的导线,避免过度负载。
    - 问题:连接器损坏。
    - 解决方案:更换损坏的连接器,遵循正确的装配步骤。

    总结和推荐


    综上所述,AMP Soft Shell Pin and Socket Connectors 在可靠性和性价比方面表现出色,适用于多种高科技电子设备的连接需求。无论是计算机内部组件还是家庭娱乐系统,这些连接器都是理想的选择。强烈推荐用于需要高度可靠性和紧凑设计的应用场景。

770902-1参数

参数
长*宽*高 17.25mm(长度)*2.95mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

770902-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

770902-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 770902-1 770902-1数据手册

770902-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
