W57-XB1A4A10-15

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 250V 1 15A 热敏式 按下重置 面板安装 29.2mm(长度)*34.2mm(高度)
供应商型号: ET-9659196
供应商: 海外现货
标准整包数: 1

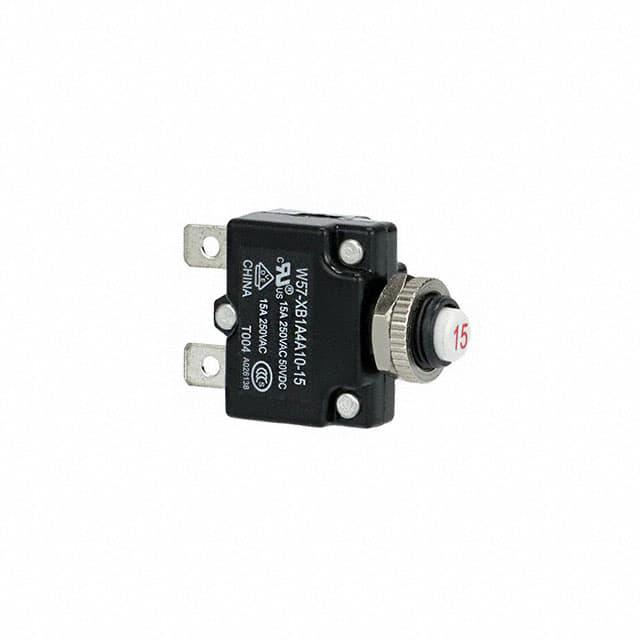

TE CONNECTIVITY 断路器 W57-XB1A4A10-15

W57-XB1A4A10-15概述

    # Potter & Brumfield W57 系列热断路器技术手册解析

    1. 产品简介


    Potter & Brumfield 的 W57 系列是一款紧凑型单极推式复位断路器,广泛应用于电气保护领域。其主要特点包括:小体积设计,额定电流范围为 3A 至 20A,支持多种安装和连接方式。产品不可手动跳闸,具备视觉跳闸指示和快速复位按钮功能。这些特性使其成为家庭、工业及汽车电气系统中不可或缺的过载保护装置。
    应用领域:
    - 家庭电器:如冰箱、洗衣机、空调等。
    - 工业设备:用于电机、变压器及其他工业电子设备。
    - 汽车电子:适配车辆中各种小型电源线路。

    2. 技术参数


    以下是 W57 系列的主要技术规格和电气特性:
    | 参数 | 值 |

    | 额定电压(AC) | 250V |
    | 最大操作电压(DC) | 50V |
    | 跳闸时间曲线 | 见图表 |
    | 过载容量 | 十倍额定电流 |
    | 复位时间 | 60 秒 |
    | 绝缘电阻 | ≥100 兆欧 |
    | 重量 | 0.5 盎司(约 14.3 克) |
    | 操作温度范围 | 0°C 至 +60°C |
    此外,W57 系列提供多种电流等级,对应典型阻值如下:
    | 电流等级(A) | 阻值(Ω) | 电流等级(A) | 阻值(Ω) |
    ||
    | 3.0 | 0.083 | 8.0 | 0.031 |
    | 4.0 | 0.062 | 10.0 | 0.025 |

    3. 产品特点和优势


    W57 系列的主要优势在于其紧凑的设计和多样化功能,使产品在有限的空间内实现高效的电路保护。具体特点包括:
    - 新设计紧凑小巧:适合空间受限的应用场景。
    - 无手动跳闸:提高可靠性,避免人为误操作。
    - 多功能安装选项:适用于不同环境下的灵活安装需求。
    - 快速复位按钮:节省维护时间,提升系统可用性。
    - 环境适应性强:能在较宽的工作温度范围内稳定运行。
    这些特性使得 W57 系列在市场上具有很强的竞争优势。

    4. 应用案例和使用建议


    W57 系列断路器广泛应用于需要精确保护的小型电路系统。例如,在家用电器中,W57 系列可以有效防止过载导致的设备损坏。使用时需注意以下几点:
    - 在高负载情况下选择适当型号以避免频繁跳闸。
    - 保证周围温度处于额定范围内,以确保最佳性能。
    - 配合安装工具正确进行接线和固定,减少接触不良的风险。

    5. 兼容性和支持


    W57 系列符合多项国际认证标准,包括 UL1077、UL1500 和 EN60934。产品兼容多种常用终端接口和安装方式,方便集成到现有系统中。TE Connectivity 提供全面的技术支持和服务,确保用户获得长期保障。

    6. 常见问题与解决方案


    以下列举了几个常见的问题及其解决方案:
    - 问题:断路器频繁跳闸
    原因:负载过大或安装不当。
    解决方法:检查负载情况并重新选择合适的电流等级;确保连接稳固。
    - 问题:无法正常复位
    原因:内部故障或机械卡滞。
    解决方法:联系售后服务更换部件。

    7. 总结和推荐


    综上所述,Potter & Brumfield W57 系列热断路器以其紧凑设计、高效性能和广泛应用赢得了市场的认可。无论是家庭用户还是专业工程师,都可以从中受益。我们强烈推荐此系列产品作为各类电路保护的理想选择。

W57-XB1A4A10-15参数

参数
照明 -
断路器类型 热敏式
执行器类型 按下重置
额定电流 15A
极数 1
额定电压-AC 250V
额定电压-DC -
照明电压-标称值 -
长*宽*高 29.2mm(长度)*34.2mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 托盘

W57-XB1A4A10-15厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W57-XB1A4A10-15数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W57-XB1A4A10-15 W57-XB1A4A10-15数据手册

W57-XB1A4A10-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
