171370-5

产品分类: 端子 - 端子壳体
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 压接端子外壳, 插座, 3路, 灰色, 聚碳酸酯 (PBT)
供应商型号: 171370-5
供应商: 云汉优选
标准整包数: 500
TE CONNECTIVITY 端子 - 端子壳体 171370-5

171370-5概述

    电子元器件技术手册:171370-5 集束块

    1. 产品简介

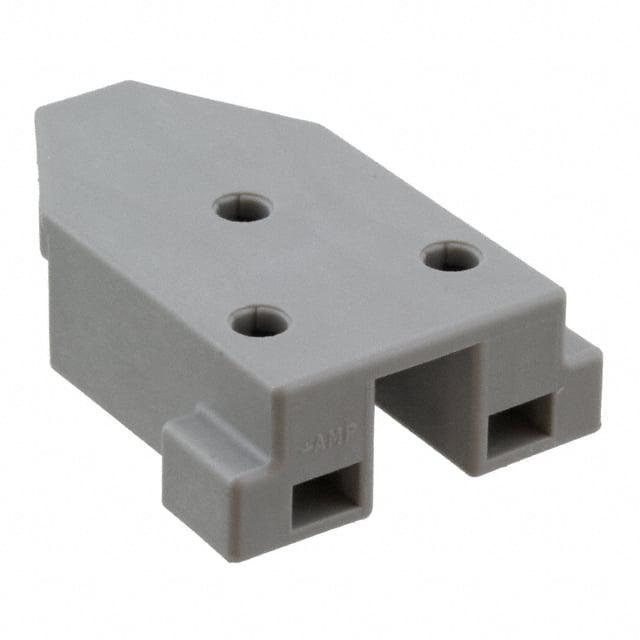

    171370-5 是一款由 TE Connectivity 生产的集束块(Cluster Block),属于终端和接线配件类别。该集束块具有三个电路,主要用于处理 20 到 16 AWG 的电线规格(即 0.5 到 1.42 mm² 的电线截面面积)。它可以在 -20°C 至 120°C 的温度范围内稳定工作,适用于多种工业和电子设备中。

    2. 技术参数


    - 电路数量:3
    - 主体材料:PBT GF(聚对苯二甲酸丁二醇酯玻璃纤维增强)
    - 电线尺寸:0.5 mm² 至 1.42 mm²
    - 操作温度范围:-20°C 至 120°C [-4°F 至 248°F]
    - 接触特点:
    - 配对引脚直径:2.29 mm [0.09 in]
    - 机械附件
    - 安装配置:2 前方 - 1 后方
    - 安装直径:2.7 mm [0.106 in]
    - 配对对准类型:极化
    - 尺寸
    - 兼容绝缘直径范围:2 mm [0.079 in] 至 3.4 mm [0.134 in]
    - 产品长度:31.6 mm [1.24 in]

    3. 产品特点和优势


    171370-5 集束块的主要特点是其高性能的材料和宽泛的工作温度范围。PBT GF 材料保证了其在恶劣环境下的耐用性和稳定性。此外,极化设计确保了正确的连接方向,防止错误配对。这些特点使得该产品在高要求的应用环境中表现出色,尤其适合工业自动化、汽车电子等领域。

    4. 应用案例和使用建议


    171370-5 集束块广泛应用于工业自动化设备、汽车电子系统以及各种需要多路信号传输的场合。为了优化其使用效果,建议在安装前进行详细检查,确保绝缘层直径符合规格要求。此外,在高温环境下使用时,应注意保持良好的通风条件,以避免因过热而影响性能。

    5. 兼容性和支持


    171370-5 集束块与其型号相关的其他产品兼容,如 TE Part #2108743-1、TE Part #1-2232571-2 等。TE Connectivity 提供全面的技术支持,包括在线文档、CAD 文件下载等。对于任何使用过程中遇到的问题,用户可以拨打免费热线 +1 800 522 6752 获取帮助。

    6. 常见问题与解决方案


    1. 问题:如何确认该集束块是否适用于我的应用?
    - 解决方案:请参考技术手册中的应用规范和尺寸参数,确保电线规格和工作温度范围相符。

    2. 问题:在高湿度环境中,该集束块的性能是否会受影响?
    - 解决方案:PBT GF 材料具有良好的耐湿性,但建议使用时注意防水措施,以确保最佳性能。

    7. 总结和推荐


    总体来看,171370-5 集束块是一款性能卓越、适用范围广的产品,具备优秀的耐温性和可靠性。特别适用于需要多个电路和可靠连接的复杂应用场景。强烈推荐给那些寻求高品质电子元器件的用户。如果您的项目需求符合上述描述,建议优先考虑这款集束块。

171370-5参数

参数
长*宽*高 31.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

171370-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

171370-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 端子壳体 TE CONNECTIVITY 171370-5 171370-5数据手册

171370-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.546
1000+ ¥ 0.5345
2000+ ¥ 0.5184
库存: 2500
起订量: 500 增量: 2000
交货地:
最小起订量为:500
合计: ¥ 273
