4-1393230-7

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 4ms 10ms 16A 12V 270Ω 44mA 400V PCB安装,板安装,通孔安装 29mm*12.6mm*25.5mm
供应商型号: N-4-1393230-7
供应商: 云汉优选
标准整包数: 1

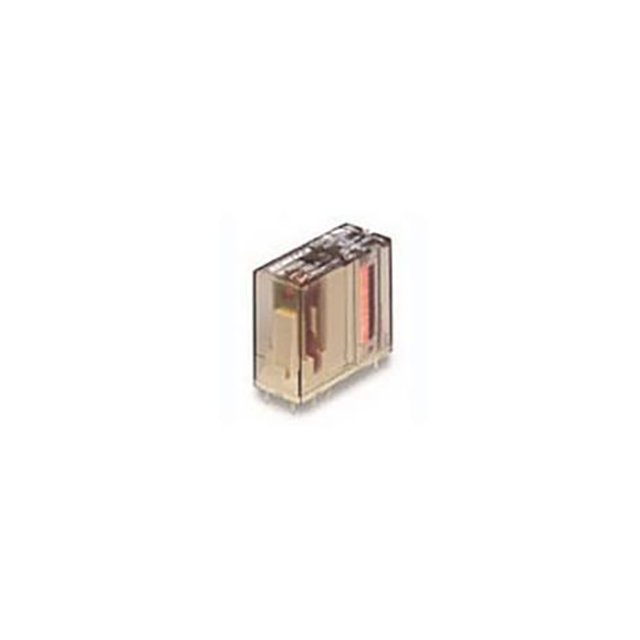

TE CONNECTIVITY 信号继电器 4-1393230-7

4-1393230-7概述

    SCHRACK通用型PCB继电器技术手册

    产品简介


    SCHRACK品牌的通用型PCB继电器是一种用于电源供应、家用电器、加热控制及安装工程的电子元器件。这些继电器配备单极触点(1个常开或1个常闭),额定电流分别为8A、12A和16A,提供1形式C(常闭)或1形式A(常开)的接触方式。其设计符合RoHS标准,具有较高的安全性和可靠性。

    技术参数


    - 接触数据:
    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 额定电流:8A, 12A, 16A
    - 极限闭合电流:16A, 20A, 25A
    - 切断能力:最大2000VA, 3000VA, 4000VA
    - 接触材料:AgNi0.15, AgCdO
    - 操作频率(带/不带负载):600/72000次/h
    - 线圈数据:
    - 线圈电压范围:5到110VDC
    - 操作范围:IEC 61810
    - 典型线圈版本:
    - 5VDC:3.5V,0.5A,54Ω,500mW
    - 6VDC:4.2V,0.6A,68Ω,500mW
    - 12VDC:8.4V,1.2A,270Ω,500mW
    - 24VDC:16.8V,2.4A,1100Ω,500mW
    - 48VDC:33.6V,4.8A,4400Ω,500mW
    - 60VDC:42.0V,6.0A,6540Ω,500mW
    - 110VDC:77.0V,11.0A,23100Ω,500mW
    - 绝缘数据:
    - 初始介电强度:触点间1000Vrms,触点与线圈间4000Vrms
    - 清晰度/爬电距离:触点与线圈间≥8/8mm
    - 绝缘部件材料组:IIIa

    产品特点和优势


    SCHRACK继电器具有以下特点和优势:
    - 高可靠性:额定电压高达250VAC,支持400VAC的最大切换电压。
    - 广泛的应用范围:适用于多种环境和设备,如电源供应、家用电器和加热控制等。
    - 快速操作:典型操作时间和释放时间分别为8/2ms。
    - 高耐久性:机械寿命超过3000万次操作。
    - 环保合规:符合RoHS、REACH、ELV等标准。

    应用案例和使用建议


    SCHRACK继电器在以下场景中有广泛应用:
    - 家用电器:例如微波炉、冰箱、空调等。
    - 工业设备:用于生产线上的自动化控制系统。
    - 楼宇自动化:如暖通空调系统、安防系统等。
    使用建议:
    - 在安装时确保接线正确,避免过载。
    - 根据应用需求选择合适的接触材料和额定电流。
    - 注意散热和通风,以确保长时间稳定运行。

    兼容性和支持


    SCHRACK继电器支持多种线圈电压,适用于不同的应用场景。此外,厂商提供全面的技术支持和维护服务,包括详细的安装指南和故障排除手册。

    常见问题与解决方案


    - 问题:继电器在使用过程中频繁跳闸。
    - 解决方案:检查负载是否超过额定值,确认接线无误。
    - 问题:继电器无法正常吸合。
    - 解决方案:检查线圈电压是否匹配,确认线圈连接正确。

    总结和推荐


    SCHRACK通用型PCB继电器凭借其高可靠性和广泛应用性,在众多电子设备中表现出色。其出色的电气特性和机械寿命使其成为市场上一款值得信赖的产品。对于需要高性能、高可靠性的应用场合,强烈推荐使用SCHRACK继电器。

4-1393230-7参数

参数
负载电流额定值 -
直流线圈电压 12V
释放时间 4ms
绝缘 -
运行时间 10ms
交流开关电压 400V
最大开关电流 16A
线圈电阻 270Ω
交流线圈电压 -
线圈电流 44mA
插入损耗 -
直流开关电压 -
触头外形 -
长*宽*高 29mm*12.6mm*25.5mm
安装方式 PCB安装,板安装,通孔安装
零件状态 在售
包装方式 散装

4-1393230-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1393230-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY 4-1393230-7 4-1393230-7数据手册

4-1393230-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
