5-103960-3

厂牌: TE CONNECTIVITY

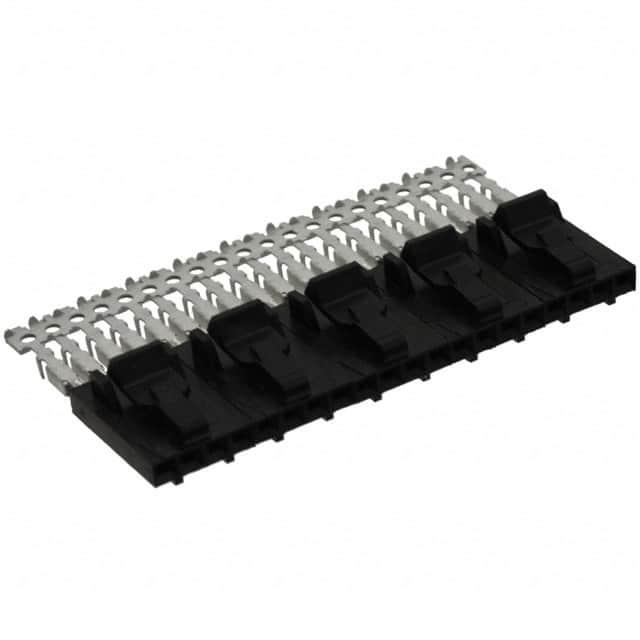

产品描述: 泰科电子 IDC连接器, AMPMODU MTE系列, 母座, 4路, 2.54mm节距, 电缆安装
供应商型号: N-5-103960-3
供应商: 云汉优选
标准整包数: 55
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 5-103960-3

5-103960-3概述

    # AMPMODU MTE 系列接插件产品技术手册

    产品简介


    产品类型:连接器组件,母座型,线对板连接器,4个位置,中心间距2.54mm(0.1英寸)
    主要功能:用于电线到印刷电路板(PCB)的连接,具备耐高温、高电流承载能力和可靠的接触保持机制。
    应用领域:广泛应用于工业控制、通信设备、汽车电子、消费电子产品等领域,特别适用于需要可靠且紧凑的电线到板连接的场合。

    技术参数


    - 中心间距(Pitch):2.54mm(0.1英寸)
    - 位置数:4
    - 接触保持方式:通过锁扣保持
    - 连接系统:线对板
    - 连接与外壳类型:母座型
    - 接触布局:直线排列
    - 接触保留方式:内部锁定卡扣
    - 接触电阻:15mΩ
    - 额定工作电压:267V
    - 最高击穿电压:600VAC
    - 绝缘电阻:5000MΩ
    - 额定电流:3A
    - 接触基材:铜合金
    - 电镀材料:锡(表面处理为哑光)
    - 安装类型:电缆安装(自由悬挂式)
    - 工作温度范围:-65°C至105°C(-85°F至221°F)
    - 绝缘直径范围:1.37mm(0.054英寸)
    - 线缆尺寸:0.05mm²至0.15mm²

    产品特点和优势


    - 高度可靠性:通过内部锁扣确保接触保持稳定可靠。
    - 易于操作:采用压接或绝缘位移压接(IDC)方式连接电线,操作简便。
    - 卓越的电气性能:提供良好的电气隔离性能和高耐电压能力,确保稳定的信号传输。
    - 广泛的温度适应性:能够在极端环境中可靠工作,适用于工业自动化和汽车电子等应用。

    应用案例和使用建议


    应用案例
    该连接器常用于工业自动化控制系统、通信设备、汽车电子模块中。例如,在电动汽车电池管理系统中,这些连接器可用于连接电池单元之间的信号和电源线路。
    使用建议
    - 在连接电线时,请确保选择正确的线径以避免接触不良。
    - 定期检查连接器是否有损坏或老化迹象,及时更换以确保系统的稳定运行。
    - 在使用过程中,尽量避免长时间暴露于高温环境中,以延长连接器的使用寿命。

    兼容性和支持


    - 认证标准:符合CSA LR7189、UL E28476标准,具备UL 94V-0阻燃等级。
    - 配套工具:可配合使用TE公司的提取复位工具(如工具编号:843477-1),以及手动工具框架(如工具编号:58074-1)进行安装和拆卸。

    常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:确保接触面清洁无污垢,并按正确的方式进行压接或IDC操作。
    - 问题2:连接器温度过高
    - 解决方案:检查安装位置是否通风良好,避免长时间过载使用。
    - 问题3:连接器无法锁定
    - 解决方案:确认锁扣是否完全插入并听到“咔嚓”声,若仍然无法锁定,请检查锁扣是否存在损坏。

    总结和推荐


    这款AMPMODU MTE系列线对板连接器具备多种优点,包括可靠的接触保持机制、优越的电气性能和广泛的应用范围。其出色的稳定性和耐用性使其成为许多高要求应用场景的理想选择。如果您正在寻找高性能、易操作的线对板连接器,强烈推荐使用这款产品。
    请注意,购买时请确保选择合适的配件和工具,以保证最佳的安装效果。对于任何技术支持需求,您可以拨打支持热线+1 800 522 6752。

5-103960-3参数

参数
触头镀层
颜色 黑色
排数 1
间距 2.54mm
针脚数 4pin
触头镀层厚度 380nm
类型 Latch Lock,Receptacle
电缆端接 IDC
线规 26-30 AWG
长*宽*高 50.55mm(长度)*5.08mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

5-103960-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-103960-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 5-103960-3 5-103960-3数据手册

5-103960-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
