9-1879131-4

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 12.4KΩ ±0.1% 62.5mW ±10ppm/℃ 0402 贴片安装 1mm(长度)*300μm(高度)
供应商型号: Q-9-1879131-4
供应商: 期货订购
标准整包数: 250

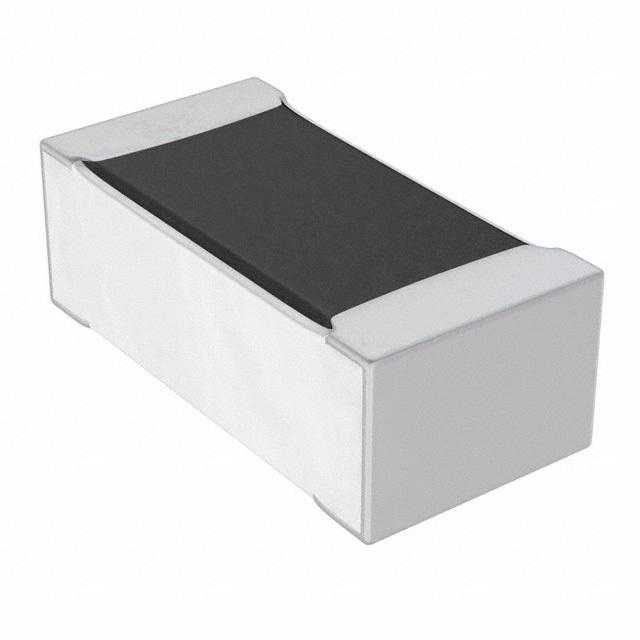

TE CONNECTIVITY 贴片电阻 9-1879131-4

9-1879131-4概述

    Thin Film Precision Resistors:RN73系列概述

    产品简介


    RN73系列是精密薄膜电阻的一个高端型号,主要应用于需要高稳定性的场合,如通信设备、工业控制、仪器仪表及医疗设备等领域。这款电阻采用镍铬合金材料,具备非常高的精度和稳定性,能够确保在各种极端条件下的可靠表现。

    技术参数


    - 尺寸:0402、0603、0805、1206、1210、2010和2512(毫米)
    - 额定功率(70°C时):
    - 0402、0603:0.063W
    - 0805:0.1W
    - 1206:0.125W
    - 1210、2010:0.25W
    - 2512:0.5W
    - 电阻范围:4.7Ω至1MΩ
    - 公差:±0.01%、±0.05%、±0.1%
    - 温度系数(TCR):5ppm/°C 和 10ppm/°C
    - 最大工作电压:
    - 0402、0603:25V和50V
    - 0805、1206、1210、2010:100V和150V
    - 2512:150V
    - 最大过载电压:
    - 0402、0603:50V和100V
    - 0805、1206、1210、2010:200V和300V
    - 2512:300V
    - 工作温度范围:-55°C 至 +155°C
    - 绝缘电阻(干燥时最小值):>9999MΩ
    - 稳定性:0.5%

    产品特点和优势


    1. 高精度:具备±0.01% 的电阻公差,适用于对精度要求极高的应用场合。
    2. 低温度系数:5ppm/°C 和 10ppm/°C 的 TCR 确保了电阻在温度变化时的稳定性。
    3. 耐用性强:符合 MIL-STD-202 测试标准,具备优异的抗振动、冲击和高温负载能力。
    4. 多种封装选择:从 0402 到 2512 不同封装形式,可以适应不同的电路板布局需求。
    5. 高可靠性:经过严格的质量控制流程,确保长期稳定运行。

    应用案例和使用建议


    RN73系列广泛应用于通信基站、医疗设备和工业自动化系统中,尤其是在需要高精度和稳定性的应用场合。例如,在通信基站中,这些电阻被用于射频前端电路中,以确保信号传输的稳定性和准确性。在使用时应注意:
    1. 适当的布局:为避免短路或电弧现象,应确保电阻的周围有足够的空间,并且保持足够的间距。
    2. 电源管理:考虑到电阻的工作温度范围较广,建议在设计时考虑散热措施,特别是在高温环境下工作的情况。
    3. 保护措施:建议在高压或高电流应用场合中添加额外的保护措施,如保险丝或断路器,以防止因过载而损坏。

    兼容性和支持


    RN73系列与大多数常见的焊接工艺兼容,如回流焊和波峰焊。厂商提供详细的焊接曲线指南和技术支持,帮助用户实现最佳的焊接效果。此外,厂商还提供了详尽的产品手册和在线技术支持,包括电子邮件、电话咨询和在线聊天服务。

    常见问题与解决方案


    1. 电阻过热问题:这通常是由于电流过载引起的。建议检查电路并调整负载,必要时添加额外的散热装置。
    2. 精度问题:如果发现实际电阻值偏离标称值较大,应检查安装过程是否存在问题,并确保使用正确的焊接方法。
    3. 外观损伤:如果在运输过程中出现外观损伤,应及时联系供应商更换新的部件。

    总结和推荐


    综上所述,RN73系列精密薄膜电阻在高精度、稳定性和耐用性方面表现出色,适合在对电阻精度要求极高的应用场合中使用。鉴于其优良的性能和广泛的适用范围,强烈推荐用于需要高性能电阻的工业控制系统、医疗设备及通信系统等场合。

9-1879131-4参数

参数
电阻值 12.4KΩ
精度 ±0.1%
额定功率 62.5mW
温度系数 ±10ppm/℃
长*宽*高 1mm(长度)*300μm(高度)
通用封装 0402
安装方式 贴片安装

9-1879131-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1879131-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 9-1879131-4 9-1879131-4数据手册

9-1879131-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 1.2375 ¥ 10.1475
2500+ $ 1.1625 ¥ 9.5325
5000+ $ 1.1 ¥ 9.02
12500+ $ 1.0375 ¥ 8.5075
25000+ $ 0.9625 ¥ 7.8925
库存: 25000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 2536.87
