EDSP08SGLNNTU04

产品分类: 拨码开关
厂牌: TE CONNECTIVITY
产品描述: 2000Cycles 2000Cycles 25mA DIP 贴片安装 20.22mm(长度)*5mm(高度)
供应商型号: N-EDSP08SGLNNTU04
供应商: 云汉优选
标准整包数: 23

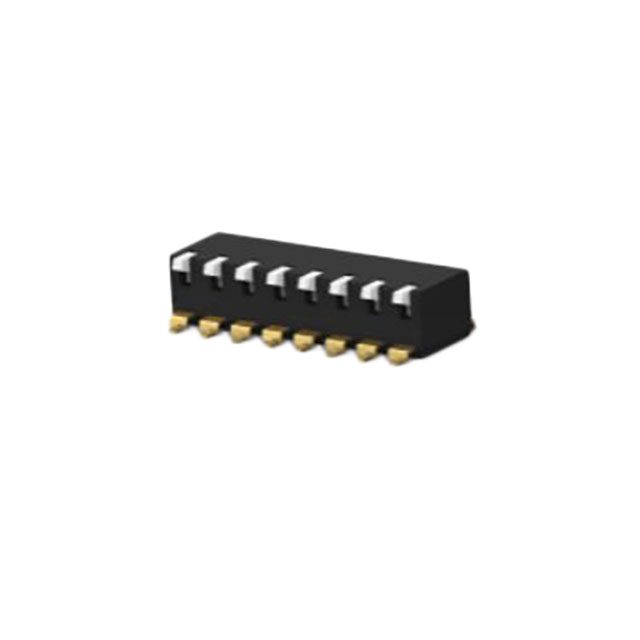

TE CONNECTIVITY 拨码开关 EDSP08SGLNNTU04

EDSP08SGLNNTU04概述

    电子元器件技术手册:Alcoswitch DIP EDSP08SGLNNTU04

    产品简介


    Alcoswitch DIP EDSP08SGLNNTU04 是一款适用于广泛电子应用的开关模块,它采用高温度尼龙材料封装,提供8个独立开关,能够在-20°C到85°C的宽温度范围内稳定工作。该产品属于DIP(双列直插式)与SIP(单列直插式)系列,主要用于控制电路的通断操作。它的钢琴风格侧触发按键设计使得操作更加直观便捷,特别适用于需要频繁操作的应用场合。

    技术参数


    - 产品型号:EDSP08SGLNNTU04
    - 接触点镀层材料:金闪镀层
    - 外壳材质:高温度尼龙
    - 外壳颜色:黑色
    - 触点材料:铜合金基底,镍下镀层,金闪镀层
    - 工作电压:24 VDC
    - 电流额定值:0.025 A
    - 温度范围:-20°C 至 85°C
    - 开关数量:8个
    - 包装数量:每管23个
    - 安装方式:表面贴装
    - 中心线间距:2.54 mm (.1 in)
    - 产品长度:20.22 mm (.796 in)
    - 产品高度:5 mm (.197 in)

    产品特点和优势


    - 高温度尼龙材料:增强了产品在高温和恶劣环境下的耐用性。
    - 金闪镀层:提高了接触可靠性和抗腐蚀能力。
    - 钢琴风格按键:便于操作且耐用。
    - 宽温范围:-20°C至85°C,适用于各种环境条件。
    - 表面贴装技术(SMT):简化组装过程,提升生产效率。

    应用案例和使用建议


    - 应用场景:广泛应用于汽车电子、通信设备、工业自动化控制系统等领域。
    - 使用建议:
    - 在安装时确保开关周围有足够的空间以避免物理损坏。
    - 使用适合的焊接工艺,以保持金闪镀层的完整性。
    - 避免长时间暴露于高温环境中,以延长使用寿命。

    兼容性和支持


    - 兼容部件:
    - TE Part #532955-9 60 MODII 2PC CE RCPT ASSY
    - TE Part #1829904-3 HEAT SINK SFP DWDM 6.5mm TALL
    - TE Part #382811-6 SHUNT, ECON, PHBR 15 AU,BLACK
    - TE Part #1534807-1 HD20 COVER KIT 15P
    - TE Part #D98213-000 T1K-165051-25-9
    - TE Part #3-2176340-9 CRGCQ 0603 2M2 5%
    - TE Part #7-188275-6 Female-on-Board Connector, Top Entry
    - TE Part #2227316-1 DWDM Cage Assembly, 11 PF
    - TE Part #5499922-6 A/L UNIV HDR 26P VERT LG LAT
    - 支持与维护:
    - 如需技术支持,请拨打免费电话 +1 800 522 6752。
    - 访问TE网站(TE.com)获取最新的合规文档和技术支持信息。

    常见问题与解决方案


    - 问题:开关接触不良。
    - 解决方案:检查金闪镀层是否有磨损或损坏,如有需要进行更换。
    - 问题:操作过程中出现误动作。
    - 解决方案:确认按键设计是否符合需求,如不适应则更换为适合的按键型号。
    - 问题:长时间使用后开关性能下降。
    - 解决方案:定期检查和维护开关组件,确保连接良好并清洁。

    总结和推荐


    Alcoswitch DIP EDSP08SGLNNTU04 以其耐用的设计、优良的电气特性以及广泛的适用性,在众多电子应用领域表现出色。无论是在高温环境下还是在需要频繁操作的场合,它都能提供可靠的开关控制功能。尽管某些特性如低卤素含量不在要求范围内,但这并不影响其整体性能。因此,强烈推荐在相关项目中使用这款开关模块。
    通过本文档的内容,我们希望读者能够全面了解Alcoswitch DIP EDSP08SGLNNTU04 的技术参数、优势和应用领域,并能更好地选择和使用这一优质的产品。

EDSP08SGLNNTU04参数

参数
电压额定值 -
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
长*宽*高 20.22mm(长度)*5mm(高度)
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 管装

EDSP08SGLNNTU04厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

EDSP08SGLNNTU04数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨码开关 TE CONNECTIVITY EDSP08SGLNNTU04 EDSP08SGLNNTU04数据手册

EDSP08SGLNNTU04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
69+ $ 3.1694 ¥ 26.9399
207+ $ 2.5853 ¥ 21.9751
库存: 315
起订量: 69 增量: 23
