5-1462039-6

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 信号继电器, Axicom IM, 线圈电压12V 直流, 双刀双掷, 表面贴装
供应商型号: JY-5-1462039-6
供应商: 云汉优选
标准整包数: 1

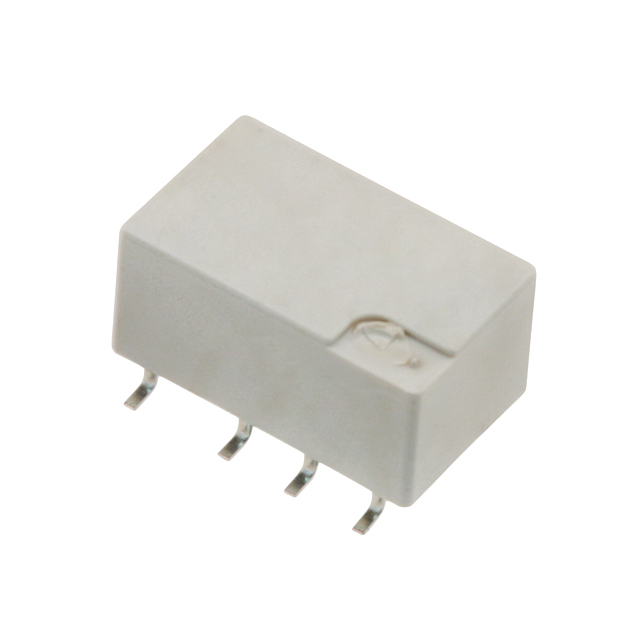

TE CONNECTIVITY 信号继电器 5-1462039-6

5-1462039-6概述

    AXICOM Signal Relays IM Relay 技术手册解析

    产品简介


    AXICOM Signal Relays IM Relay 是一种小型信号继电器,具有紧凑的设计(厚度为5.65毫米,最小板空间为60平方毫米)和多种不同的触点配置。这些继电器可以用于电信、光网络终端、调制解调器、办公及商业设备、消费电子产品、测试测量设备、工业控制、医疗设备和暖通空调系统等领域。IM Relay 提供了多样化的触点配置选项,以满足不同应用场景的需求。

    技术参数


    - 尺寸:
    - 尺寸:10x6mm(高5.65mm)
    - 最小板空间:60平方毫米
    - 切换能力:
    - 切换电流:2A/5A
    - 切换功率:60W/62.5VA
    - 切换电压:220VDC/250VAC
    - 线圈特性:
    - 线圈功率消耗:标准版本为140mW,高敏感版本为100mW,超敏感版本为50mW,双稳态版本为100mW
    - 绝缘特性:
    - 介电强度:最高可达2500Vrms(接触与未接触之间的介电强度)
    - 浪涌耐受电压:最高可达2500V
    - 机械特性:
    - 高冲击抗力:可达50g
    - 工作环境温度: -40°C至+85°C

    产品特点和优势


    - 低功耗: IM Relay 提供低线圈功耗设计,降低能源消耗并延长使用寿命。
    - 高可靠性和稳定性: 设计上具备出色的介电强度和浪涌耐受能力,确保在各种环境中稳定运行。
    - 紧凑设计: 出色的紧凑设计使其适用于空间受限的应用场景。
    - 高性能触点: 触点材料采用了钯钌金覆盖,确保长期的稳定性和可靠性。

    应用案例和使用建议


    - 电信行业: 在电信网络设备中作为信号传输的开关。
    - 消费电子: 用于家电设备中,实现对设备电源的开关控制。
    - 工业控制: 可应用于自动化控制系统中,实现对各种设备的远程控制。
    - 使用建议: 在使用时需要注意保持适当的散热条件,避免因过热导致性能下降。建议在安装前仔细阅读产品手册中的安装指南和注意事项。

    兼容性和支持


    - 兼容性: IM Relay 设计时考虑到了广泛的兼容性,可以轻松集成到现有的电路板设计中。
    - 技术支持: Tyco Electronics 提供详尽的产品文档和支持服务,用户可通过官方网站获取最新的产品规范和技术资料。

    常见问题与解决方案


    - Q1: 如何判断继电器是否已损坏?
    - A1: 检查是否有明显的物理损伤或测量其电气特性(如电阻、电压)是否正常。
    - Q2: 继电器如何进行正确的安装和调试?
    - A2: 确保按照制造商提供的安装指南进行操作,并使用合适的工具和技术进行调试。
    - Q3: 继电器的使用寿命如何延长?
    - A3: 保持适当的工作环境条件,避免长时间的过载运行,定期检查和维护。

    总结和推荐


    AXICOM Signal Relays IM Relay 是一款高性能的信号继电器,具备低功耗、高稳定性和紧凑设计等特点。它广泛适用于各种电子设备中,是替代传统继电器的理想选择。我们强烈推荐这款产品,尤其是在需要高效且可靠的信号切换和控制的场合。购买前请参考最新产品规格,以确保满足您的具体需求。

5-1462039-6参数

参数
绝缘 -
交流开关电压 250V
直流开关电压 220V
线圈电阻 1.03KΩ
运行时间 3ms
释放时间 3ms
线圈电流 11.7mA
最大开关电流 2A
负载电流额定值 -
交流线圈电压 -
触头外形 DPDT(2 Form C)
插入损耗 -
直流线圈电压 12V
长*宽*高 10mm*6mm*5.65mm
通用封装 SMD
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5-1462039-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-1462039-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY 5-1462039-6 5-1462039-6数据手册

5-1462039-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
