62651-1

产品分类: 端子 - 磁线端子
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-62651-1
供应商: 云汉优选
标准整包数: 7500

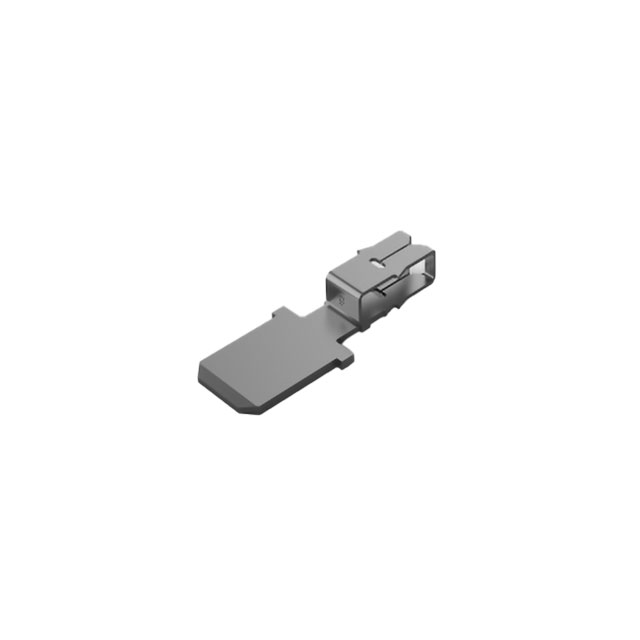

TE CONNECTIVITY 端子 - 磁线端子 62651-1

62651-1概述

    MAG-MATE 300 技术手册解析

    1. 产品简介


    MAG-MATE 300 是一种专为磁线终端设计的接线端子,适用于需要高性能连接的场合。它具有优良的机械强度和电气特性,适合用于汽车、工业控制、通信设备等多种领域。
    - 产品类型: 接线端子
    - 主要功能: 连接磁线和其他电线,提供可靠的电气连接
    - 应用领域: 汽车电子、工业自动化、通讯设备

    2. 技术参数


    以下是 MAG-MATE 300 的关键技术规格:
    - 铝线尺寸: 28 – 25 AWG
    - 适用插槽大小: Size 2
    - 匹配端子厚度: 0.8 mm (0.033 in)
    - 匹配端子宽度: 6.35 mm (0.25 in)
    - 绝缘材料选项: 无绝缘
    - 操作温度范围: -65 – 150°C (-85 – 302°F)
    - 焊料工艺能力: 不适用于焊接工艺
    - 包装数量: 7500
    - 包装方式: 卷盘/纸箱

    3. 产品特点和优势


    MAG-MATE 300 的主要特点和优势包括:
    - 高可靠性: 采用直型端子设计,确保稳定的电气连接。
    - 兼容性强: 适用于多种铝线和铜线,广泛应用于不同领域的设备。
    - 易于安装: 使用绝缘位移连接(IDC)方法,便于快速安装和拆卸。
    - 高温适应性: 能够在宽广的操作温度范围内保持稳定性能。

    4. 应用案例和使用建议


    应用案例:
    - 在汽车电子系统中,MAG-MATE 300 可以用于连接传感器和执行器之间的导线,提供可靠且稳定的信号传输。
    - 在工业自动化控制系统中,它可以用于电机控制器和传感器间的连接,确保电力和信号的高效传输。
    使用建议:
    - 安装时需确保铝线和端子的清洁,避免灰尘和杂质影响接触质量。
    - 对于复杂布线环境,建议使用专门的压接工具进行压接,以保证最佳连接效果。

    5. 兼容性和支持


    兼容性:
    - MAG-MATE 300 可以与多种铝线和铜线兼容,适用于大小为 2 的插槽。
    支持:
    - 如需技术支持,请拨打 +1 800 522 6752,以获取更详细的指导和服务。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题: 连接不稳定。
    - 解决方案: 检查铝线是否清洁,重新压接端子,确保连接稳固。

    - 问题: 温度过高导致性能下降。
    - 解决方案: 确保在 -65 – 150°C 范围内使用,避免超温操作。

    7. 总结和推荐



    总结

    :
    - 主要优点:
    - 高可靠性:直型端子设计保证稳定连接。
    - 广泛兼容:适用于多种铝线和铜线。
    - 易于安装:采用绝缘位移连接(IDC)方法,方便快捷。
    推荐:
    - 我们强烈推荐使用 MAG-MATE 300,尤其是在需要高性能电气连接的应用场景中。它的高可靠性、兼容性强和易安装等特点使其成为众多设备的理想选择。
    通过以上内容的详细介绍,相信您已经对 MAG-MATE 300 有了全面的了解。无论是应用于汽车、工业还是通信领域,这款产品都能为您提供卓越的性能表现。

62651-1参数

参数
长*宽*高 2mm(长度)*2mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

62651-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

62651-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 磁线端子 TE CONNECTIVITY 62651-1 62651-1数据手册

62651-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7500+ $ 0.1548 ¥ 1.3155
67500+ $ 0.137 ¥ 1.1644
105000+ $ 0.1122 ¥ 0.9537
库存: 172500
起订量: 7500 增量: 7500
交货地:
最小起订量为:7500
合计: ¥ 9866.25
