283-0172-04003

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-283-0172-04003
供应商: 云汉优选
标准整包数: 1

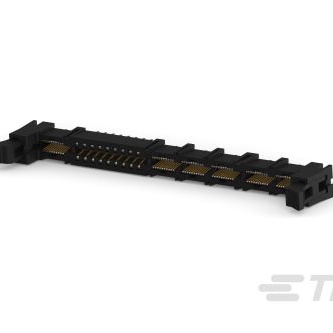

TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 283-0172-04003

283-0172-04003概述

    电压调节模块(VRM)连接器技术手册

    产品简介


    电压调节模块(VRM)连接器是专为满足多种现有及新开发的电源标准而设计的。它们是一种双排卡边式连接器,已在计算机市场中广为人知。目前,这些连接器能够承载高达150安培的直流电,即通过整个连接器的总电流可达300安培。连接器可采用表面贴装或压接方式安装在印刷电路板上。根据不同的需求,VRM连接器提供多种形式的卡片固定方式,包括卡扣或金属固定夹。

    技术参数


    - 工作电流:每个触点的最大工作电流为5.5安培,在典型的VRM应用中。
    - 温度等级:新的材料为94 V-0级,最高运行温度可达125°C。
    - 接触材料:触点采用高导电铜合金制成。
    - 机械特性:带有卡扣或金属夹固定的版本,可适应不同重量的VRM模块(最多达3盎司)。
    - 连接器类型:VRM连接器提供焊接尾、压接尾和直角安装等多种版本,以支持特定的客户要求。
    - 兼容性:符合EPS-1U、AD2DVID、AD2D、VRM 8.5、VRM 9.0、VRM 9.1、VRM 10.0和VRM 10.1等电源标准。
    - 外形尺寸:连接器的具体尺寸信息请参见相关技术文档。

    产品特点和优势


    - 适用性强:支持广泛的电源标准。
    - 高性能:每个触点在典型VRM应用中可承受高达5.5安培的电流。
    - 高安全性:新开发的材料达到94 V-0防火等级,并具有高达125°C的工作温度范围。
    - 独特的设计:键控功能防止错误插入VRM模块。

    应用案例和使用建议


    - 行业应用:VRM连接器在计算机和其他需要高功率传输的应用中得到广泛应用。
    - 使用建议:在具体应用中,考虑使用适合特定电压调节模块的连接器型号,以确保最佳性能和可靠性。例如,对于Intel MONTECITO VRMs,可以使用VR 372 Power POD Connector,它能够提供高达130安培的直流输出功率。

    兼容性和支持


    - 兼容性:这些连接器已针对多种标准进行了优化,如EPS-1U、AD2DVID、AD2D等,确保与各种标准的兼容性。
    - 技术支持:泰科电子公司为用户提供详尽的技术支持,包括产品规格书、资格测试报告以及本地销售工程师的支持。

    常见问题与解决方案


    - Q: VRM连接器能否承受高温?
    A: 是的,VRM连接器的新型材料为94 V-0等级,可在高达125°C的温度下正常工作。

    - Q: 如何确保正确安装VRM连接器?
    A: 使用正确的键控功能进行插拔操作,可以防止误插入不匹配的VRM模块。此外,正确的焊接或压接技术对于确保良好的电气连接至关重要。

    总结和推荐


    - 总体评价:泰科电子公司的电压调节模块(VRM)连接器在性能、可靠性及兼容性方面表现出色,能够很好地满足不同应用的需求。
    - 推荐使用:鉴于其广泛的应用范围、高性能和良好的兼容性,强烈推荐在需要高功率传输的系统中使用这些连接器。对于需要特殊定制的连接器配置,可以联系当地销售工程师获取更详细的信息和支持。
    如果您对上述产品有任何疑问或需要更多详细信息,请访问官方网站或联系您当地的泰科电子销售工程师。

283-0172-04003参数

参数
长*宽*高 102.5mm(长度)*20mm(高度)
安装方式 通孔安装
应用等级 工业级
包装方式 散装

283-0172-04003厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

283-0172-04003数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 TE CONNECTIVITY 283-0172-04003 283-0172-04003数据手册

283-0172-04003封装设计

查看详情并下载
Symbol
Footprint
3D Model
